Isıl İşlem Tepsileri Endüstriyel Fırın Verimliliğini ve Hizmet Ömrünü Nasıl Maksimuma Çıkarır?

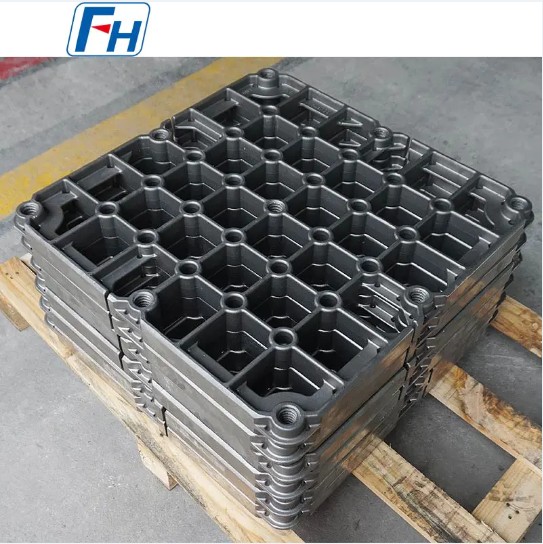

Isıl İşlem Tepsileri endüstriyel ısıl işlem fırınlarında ısıtma, su verme, temperleme ve diğer termal işlemler sırasında iş parçalarını tutmak için kullanılan çekirdek takım bileşenleridir. Malzeme seçimi, yapısal tasarım ve üretim süreçleri, ısıl işlem kalitesini, üretim verimliliğini ve ekipmanın hizmet ömrünü doğrudan belirler. Birinci sınıf ısıya dayanıklı alaşımlı çeliklerden (1.4848, 1.4849, 2.4879, SCH13 vb.) üretilen özel yapım tepsiler, 900°C ila 1150°C arasındaki yüksek sıcaklıktaki ortamlarda uzun süre istikrarlı bir şekilde çalışabilir ve sıradan karbon çeliği tepsilere kıyasla 3 ila 5 kat daha uzun hizmet ömrü sunar. . Bu tepsiler hassas metal işleme, havacılık, otomotiv üretimi ve diğer sektörlerde vazgeçilmez temel ekipmanlardır.

Isıl İşlem Tepsilerinin Fonksiyonel Konumlandırılması ve Uygulama Senaryoları

Isıl işlem tepsileri endüstriyel fırınlarda üç temel işlevi yerine getirir: yük taşıma, konumlandırma ve ısı transferi. Fırın tipine ve proses gereksinimlerine bağlı olarak tepsiler, her biri belirli uygulama senaryoları için yapısal olarak optimize edilmiş birden fazla tipe ayrılabilir.

Fırın Sınıflamasına Göre Ana Tepsi Çeşitleri

• Kuyu Tipi Fırın Taban Tepsileri : Tipik olarak radyal kaburga yapılarına sahip, ağır dikey yükleri taşıyan kuyu tipi/ocak tipi fırınlarda alt destek için kullanılır
• Makaralı Ocak Tepsileri : Sürekli silindir ocaklı fırınlarda kullanılır; alt kısmında fırın silindirlerine uyacak şekilde raylar veya oyuklar bulunur ve sürekli taşımayı sağlar
• Kutu Tipi Tepsiler : Toplu tip kutu fırınlara uygundur, forkliftle kolay yükleme ve boşaltma için çoğunlukla dikdörtgen düz veya ızgara yapılar
• Sürekli Fırınlar için Raylı Tip Tepsiler : Toplu otomatik işleme için iticiler veya konveyör zincirleriyle işbirliği yaparak otomatik sürekli üretim hatlarında kullanılır
• Çok Amaçlı Fırınlar için Üniversal Tepsiler : Birden fazla fırın tipiyle uyumlu, yüksek düzeyde standartlaştırılmış yapı, küçük ve orta ölçekli partiler için çok çeşitli üretime uygun

Tipik Uygulama Alanları

Temel Malzeme Seçimi: Isıya Dirençli Alaşımlı Çeliklerin Performans Karşılaştırması

Malzeme seçimi ısıl işlem tepsileri performanslarını ve hizmet ömürlerini belirleyen temel faktördür. Farklı alaşım bileşimleri, farklı yüksek sıcaklık performansı ve mekanik özellikler kazandırır.

Yaygın Olarak Kullanılan Isıya Dayanıklı Alaşım Malzemelerin Özellikleri

Malzeme Seçiminde Temel Prensipler : Karbonlama atmosferlerinde çalışan tepsiler, yüksek krom-nikel alaşımlarına (1.4848, 1.4849 gibi) öncelik vermelidir, çünkü krom, karbon atomunun matris içine nüfuz etmesini etkili bir şekilde önleyen yoğun bir Cr₂O₃ koruyucu film oluşturur. Saf oksidasyon atmosferlerinde, maliyetleri kontrol etmek için nikel içeriği uygun şekilde azaltılabilir, ancak oksidasyon direncini korumak için krom içeriğinin %20'nin üzerinde kalması gerekir.

Yapısal Tasarımın Esasları: Hizmet Ömrünü Etkileyen Temel Faktörler

Isıl işlem tepsilerinin yapısal tasarımı, yük taşıma kapasitesinin, ısıl eşitliğin ve ısıl gerilimin azaltılmasının dengelenmesini gerektirir. Uygun olmayan yapı, tepsinin erken bozulmasının (deformasyon, çatlama, sürünme çökmesi) ana nedenidir.

Yapısal Optimizasyonun Beş Temel Unsuru

1. Duvar Kalınlığı Tasarımı : Ana tepsi duvar kalınlığı tipik olarak 8 mm ila 20 mm arasında değişir. Çok ince, yetersiz mukavemete ve aşırı oksidasyona yol açar; çok kalın termal kapasiteyi arttırır, ısıtma çevrimlerini uzatır ve termal stresi yoğunlaştırır. Ampirik veriler, duvar kalınlığındaki her 2 mm'lik artış için tepsi ağırlığının yaklaşık %15 arttığını, yüksek sıcaklıkta sürünme ömrünün ise yalnızca yaklaşık %5 arttığını göstermektedir. , mukavemet ve termal verimlilik arasında optimizasyon gerektirir.
2. Kaburga Düzeni : Radyal veya petek nervürler yaygın tasarımlardır. Petek yapıları ağırlığı azaltırken sertliği %40'ın üzerinde artırır ve fırın gazı sirkülasyonunu destekleyerek iş parçası sıcaklık homojenliğini ±5°C dahilinde kontrol eder.
3. Termal Genleşme Telafisi : Tepsiler oda sıcaklığından 1000°C'ye ısıtıldığında doğrusal genleşme 10 mm'den 15 mm'ye (metre uzunluk başına) ulaşabilir. Tasarımda genleşme boşlukları veya esnek bağlantı yapıları saklı tutulmalıdır; aksi takdirde termal gerilim konsantrasyonu kaynakta çatlamaya neden olur.
4. Alt Parça Tasarımı : Silindir ocak tepsilerinin alt yolları fırın silindirlerine tam olarak uymalıdır. Pahalı silindir yüzeylerine zarar vermemek için ray sertliği fırın silindirlerinden 30 ila 50HBW daha düşük olmalıdır. Palet aralığı genellikle tepsi uzunluğuna ve yük kapasitesine göre hesaplanan 300 mm ila 600 mm arasındadır.
5. İstifleme ve Konumlandırma Yapıları : Çok katmanlı istifleme tepsileri, istifleme dikeyliği sapmasının 2 mm/m'yi aşmamasını sağlamak, devrilmeyi önlemek ve fırın gaz akış kanallarını sağlamak için konumlandırma çıkıntılarına veya kılavuz sütunlara sahip olmalıdır.

Üretim Süreçleri ve Kalite Kontrol

Isıl işlem tepsilerinin imalatı hassas döküm, kaynak veya dövme işlemlerini içerir. Her aşamadaki kalite kontrolü, nihai ürünün güvenilirliğini ve hizmet ömrünü doğrudan etkiler.

Hassas Döküm Proseslerinin Avantajları

Çok sayıda kaburga ve açık yapıya sahip karmaşık şekilli tepsiler için hassas döküm (hassas döküm veya kum dökümü) tercih edilen işlemdir. Döküm tepsileri, %70 veya daha yüksek malzeme kullanım oranları, tekdüze iç yapı ve kaynak ısısından etkilenen bölgelerin bulunmaması ile net şekle yakın şekillendirme sağlar. Vakumlu eritme ve yönlü katılaştırma teknolojisini kullanan döküm tepsileri, kaynaklı yapılara göre %25 ila %35 daha yüksek yüksek sıcaklıkta kopma mukavemeti gösterir özellikle yüksek yüklü sürekli çalışma ortamları için uygundur.

Kaynaklı Yapılarda Proses Kontrolü

Kaynaklı tepsiler, büyük veya ekstra büyük spesifikasyonlara (tek parça ağırlığı 500 kg'ı aşan) uygundur. Kaynakta, ısı girişinin sıkı kontrolüyle birlikte ana metalle eşleşen ısıya dayanıklı dolgu malzemeleri kullanılmalıdır. Kaynakta kalan gerilimleri ortadan kaldırmak ve korozyon direncini yeniden sağlamak için 1050°C ila 1100°C'de kaynak sonrası çözelti işlemi zorunludur . Kaynak kalitesi, füzyon eksikliği, gözeneklilik ve diğer kusurların bulunmadığından emin olmak için radyografik test (RT) veya ultrasonik test (UT) yoluyla doğrulanmalıdır.

Kalite Kontrol Standartları

• Kimyasal Bileşim Analizi: Malzeme standartlarına (DIN, ASTM veya GB standartları gibi) uygunluğu sağlamak için alaşım elementi içeriklerinin spektrometre tespiti
• Mekanik Özellik Testi: Oda sıcaklığı ve yüksek sıcaklıkta çekme testleri, malzeme mukavemet göstergelerini doğrulamak için sertlik testi
• Boyutsal Doğruluk Denetimi: Tipik olarak ±1 mm dahilinde kontrol edilen toleranslarla kritik uyum boyutlarının koordinat ölçüm makinesi (CMM) tespiti
• Yüzey Kalitesi Denetimi: Çatlakların, kum deliklerinin ve diğer yüzey kusurlarının bulunmadığından emin olmak için görsel ve penetrant testi (PT)
• Yönetim Sistemi Sertifikasyonu: Tam proses izlenebilirliğini sağlamak için ISO9001 kalite yönetim sistemi ve ISO14001 çevre yönetim sistemi sertifikasyonu

Hizmet Ömrünü Uzatma ve Bakım Stratejileri

En yüksek kalitede malzeme ve işlemlerle bile ısıl işlem tepsilerinin zorlu çalışma koşulları altında kullanım ömrü sınırlıdır. Bilimsel bakım stratejileri ortalama hizmet ömrünü %30 ila %50 oranında uzatabilir.

Yaygın Arıza Modları ve Önleyici Tedbirler

Günlük Bakım İçin En İyi Uygulamalar

• Yük Kontrolü : Erken deformasyona neden olan yerel gerilim yoğunlaşmasını önlemek için tek tepsi yüklemesi tasarım yükünün %85'ini aşmamalıdır
• Sıcaklık Yönetimi : Gerçek çalışma sıcaklığı, kazara aşırı ısınmaya karşı güvenlik payı sağlamak için malzemenin maksimum servis sıcaklığından en az 50°C düşük olmalıdır
• Periyodik Muayene : Her 500 fırın döngüsünde bir kapsamlı inceleme gerçekleştirin ve kritik boyut deformasyonunu ölçün; Deformasyon 3 mm'yi aştığında kullanmayı bırakın
• Yüzey Temizleme : Lokal korozyon hızlanmasını ve iş parçası yüzeyinin kirlenmesini önlemek için yapışmış oksit tabakasını ve karbürlenmiş katmanları derhal çıkarın
• Rotasyon Kullanımı : Bireysel tepsilerin uzun vadede sürekli yüksek yükte çalışmasını önlemek ve genel aşınmayı dengelemek için tepsi döndürme sistemi oluşturun

Özelleştirilmiş Tasarım: Belirli Proses Gereksinimlerini Eşleştirme

Standartlaştırılmış tepsiler çok yönlülük ve ekonomi sunarken, özelleştirilmiş tasarımlar, belirli proses senaryolarında ısıl işlem kalitesini ve üretim verimliliğini önemli ölçüde artırabilir.

Özelleştirilmiş Tepsilere İhtiyaç Duyulduğunda

Özelleştirilmiş ısıl işlem tepsileri aşağıdaki koşullar oluştuğunda önerilir:

• İş parçalarının özel şekilleri (uzun şaftlar, ince duvarlı parçalar, düzensiz şekiller gibi) vardır ve bunlar standart tepsiler üzerine sabit bir şekilde yerleştirilemez veya çarpışma hasarı riski taşır
• Prosesler, optimize edilmiş tepsi havalandırma yapısı gerektiren sıkı bir sıcaklık eşitliği (havacılık parçaları için ±3°C gibi) gerektirir
• Mevcut tepsi hizmet ömrü çok kısa; sık değiştirme, artan özelleştirme maliyetini aşan aksama süresi kayıplarına neden oluyor
• Otomatik üretim hatları, tepsilerin robotik kollar ve taşıma sistemleriyle tam olarak işbirliği yapmasını gerektirir
• Yüksek katma değerli ürünler, tepsi temas izlerinden kaçınmayı gerektiren son derece yüksek yüzey kalitesi gereksinimlerine sahiptir

Özel Tasarım için Temel Giriş Parametreleri

Profesyonel tepsi özel tasarımı, kullanıcıların aşağıdaki teknik parametreleri sağlamasını gerektirir: fırın tipi ve etkili çalışma bölgesi boyutları, maksimum çalışma sıcaklığı ve sıcaklık bütünlüğü gereksinimleri, fırın yüklü iş parçalarının tek parça ve toplam ağırlığı, proses atmosfer tipi (oksidasyon/karbürleme/nitrürleme/vakum), yükleme/boşaltma yöntemi (manuel/forklift/robotik kol), beklenen hizmet ömrü hedefi . Mühendisler, bu parametrelere dayanarak termal ve mekanik gerilim dağılımını simüle etmek, yapıyı optimize etmek ve hizmet ömrünü tahmin etmek için sonlu elemanlar analizini (FEA) kullanabilirler.
