Isıl İşlem Armatürlerinin servis ömrü ve yaşam döngüsü maliyeti nedir?

Normal endüstriyel görev altında, döküm ısıya dayanıklı alaşımlı ısıl işlem fikstürü tipik olarak uzun ömürlüdür. 300 ila 600 termal döngü veya kabaca 2 ila 5 yıl çevrim frekansına, fırın atmosferine ve yükleme şekline bağlı olarak değişir. Gerçek yaşam döngüsü maliyeti yalnızca satın alma fiyatı değildir; başlangıç ​​maliyetinin, değiştirme sıklığının birim fiyatla çarpımı, büyük boyutlu veya kalitesiz bir fikstür tarafından tüketilen ekstra enerji, bakım işçiliği ve fikstür arızasından kaynaklanan hurdanın toplamıdır. Daha yüksek peşin fiyatı olan ancak daha uzun çevrim ömrüne ve daha iyi yük stabilitesine sahip bir fikstür, iki ila üç yıllık bir pencerede neredeyse her zaman işlenen parça başına daha düşük bir maliyet üretir.

Ne kadar sürede Isıl İşlem Armatürleri Genellikle Son

Hizmet ömrü, takvim süresi yerine termal döngülerle ölçülür, çünkü üç vardiyalı sürekli fırında kullanılan bir fikstür, tek bir günlük partide kullanılandan çok daha hızlı bir şekilde aşınmayı biriktirir. Aşağıdaki tablo, nominal sıcaklık aralığı ve normal bakım koşulları dahilinde çalışan döküm ısıya dayanıklı alaşım armatürler için rapor edilen ortak alan aralıklarını yansıtmaktadır.

Bu rakamlar, armatürün nominal tasarım kapasitesinin ötesinde aşırı yüklenmediğini ve fırın atmosfer kontrolünün spesifikasyon dahilinde muhafaza edildiğini varsaymaktadır. Sürekli fırınlar daha kısa bir takvim ömrü gösterme eğilimindedir çünkü döngü başına aşınma oranı toplu fırın ekipmanıyla karşılaştırılabilir olsa bile fikstür döngüleri çok daha hızlı biriktirir.

Hizmet Ömrünü Ne Kısaltır veya Uzatır?

Dört mekanizma armatürün bozulmasına neden oluyor ve her biri tasarım ve malzeme seçimlerine farklı tepki veriyor.

• Termal Yorgunluk: Tekrarlanan ısıtma ve soğutma, keskin köşeler, kaynak bağlantıları ve ince geçişler gibi gerilim yoğunlaşma noktalarında mikro çatlaklara neden olur. Güçlendirilmiş kaburga yapıları ve yuvarlatılmış köşeler bu etkiyi önemli ölçüde azaltır.
• Yüksek Sıcaklıkta Oksidasyon ve Karbürleme Saldırısı: 1000°C'nin üzerinde sürekli maruz kalma, yüzey pul pul dökülmesini ve tanecik sınırında karbür çökelmesini hızlandırır, bu da zamanla alaşımı kırılganlaştırır.
• Mekanik Yük ve Sürünme: Yüksek sıcaklıkta sürekli yükleme, yavaş kalıcı deformasyona veya sürünmeye neden olur; bu, tam kırılma meydana gelmeden çok önce tepsilerin sarkması veya yanlış hizalanmış sepetler olarak kendini gösterir.
• Atmosfer Kimyası: Tuz banyosu, nitrürleme ve karbonlama atmosferleri, nötr veya vakumlu ortamlardan daha agresiftir ve temiz atmosferde çalışmaya kıyasla genellikle fikstür ömrünü yüzde 20 ila 40 oranında kısaltır.

Yaşam Döngüsü Maliyet Formülünü Ayırmak

Bir fikstür setinin Toplam Sahip Olma Maliyeti en iyi şekilde şu şekilde ifade edilir: Başlangıç Maliyeti artı Değiştirme Sıklığının Birim Maliyetle çarpımı artı fazla fikstür kütlesinden veya zayıf istifleme verimliliğinden kaynaklanan Artan Enerji Maliyeti artı Bakım Maliyeti artı fikstürle ilgili parça arızasından kaynaklanan Hurda Maliyeti. Her bir unsur ölçülebilir ve yalnızca satın alma faturasında değerlendirilmek yerine ayrı ayrı takip edilmelidir.

Yüzde 20 ila 30 daha yüksek fiyatlı ancak 1.4852 veya 2.4879 gibi nikel açısından zenginleştirilmiş bir alaşımdan yapılmış bir fikstür, çevrim ömrünü yüzde 40 ila 60 oranında uzatabilir; bu da genellikle ilk değiştirme döngüsünde yüksek satın alma fiyatını dengeler ve daha sonra işlenen parti başına harmanlanmış maliyeti düşürür.

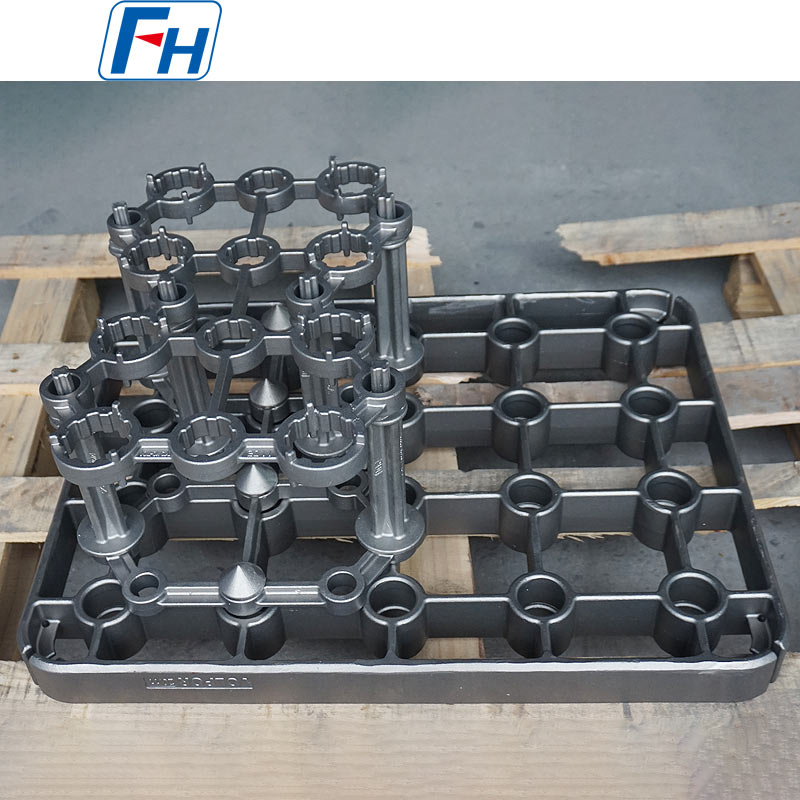

Öne Çıkan Isıl İşlem Fikstür Serisi

Farklı fırın tipleri, yük profilleri ve çalışma sıcaklığı aralıkları için tasarlanmış, dökme ısıya dayanıklı alaşım armatürlerden oluşan temsili bir seçim.

Sürekli Kullanım Armatür Seti

Sürekli Fırın

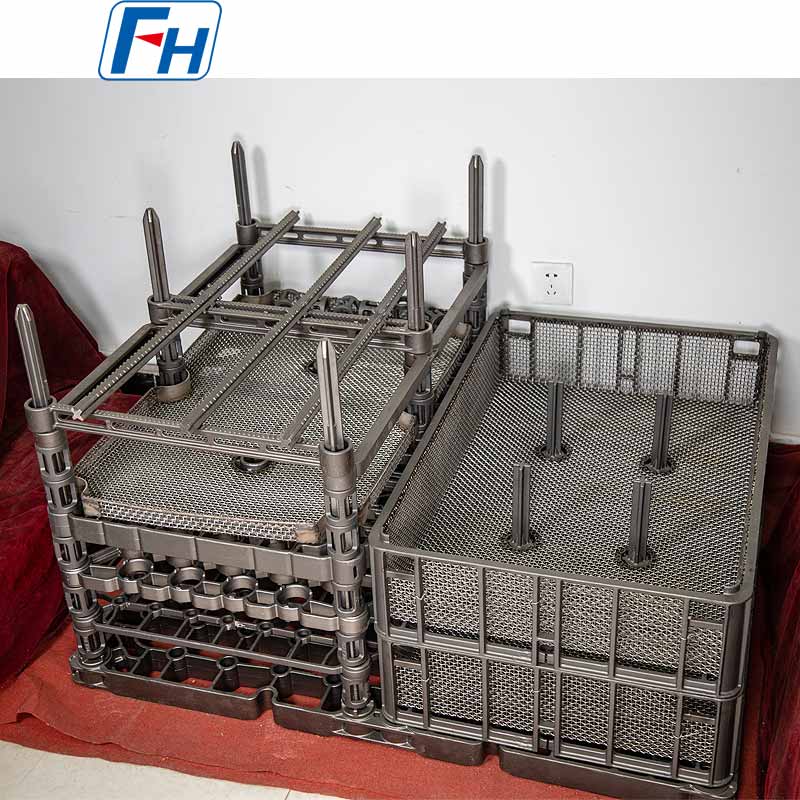

Aşırı Sıcaklık Armatürü

Yüksek Sıcaklık Görevi

Vakum ve Atmosfer Armatürü

Vakum Fırını

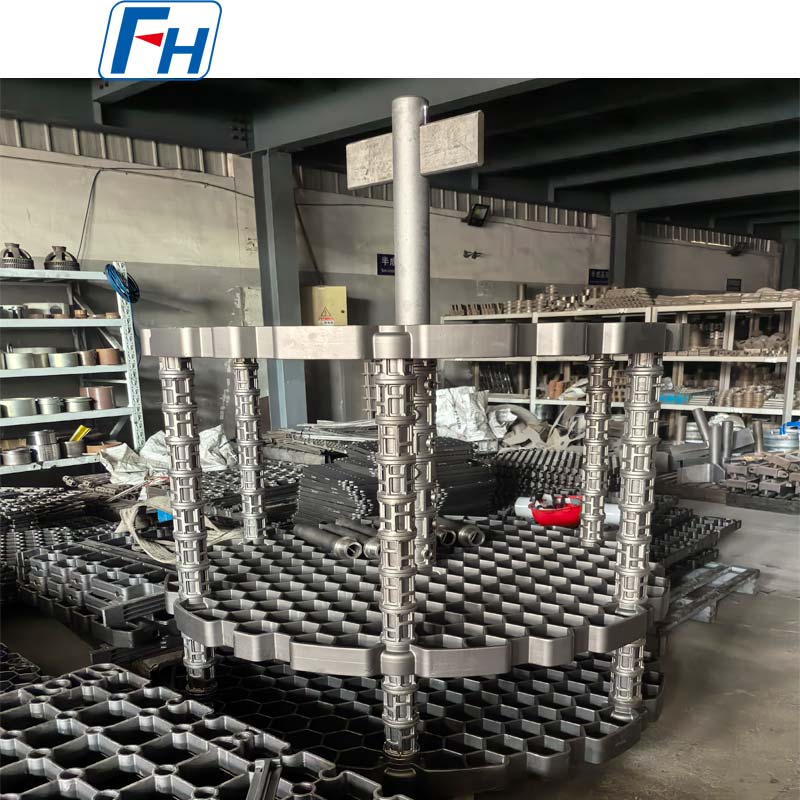

Havacılık ve Otomotiv Armatürleri

Hassas Görev

Cr25Ni20 Dayanıklı Armatür

Ağır Yük

Alaşım Kalitesi Döngü Başına Maliyeti Doğrudan Belirler

Her fikstürün mevcut en pahalı alaşıma ihtiyacı yoktur. Derecenin gerçek atmosfer ve sıcaklıkla eşleştirilmesi, hiçbir zaman kullanılmayacak performans için ödeme yapılmasını önlerken, gereğinden az belirtilmesi erken arızaya ve gizli hurda maliyetlerine yol açar.

Toplam Maliyeti Etkileyen Tamamlayıcı Fırın Bileşenleri

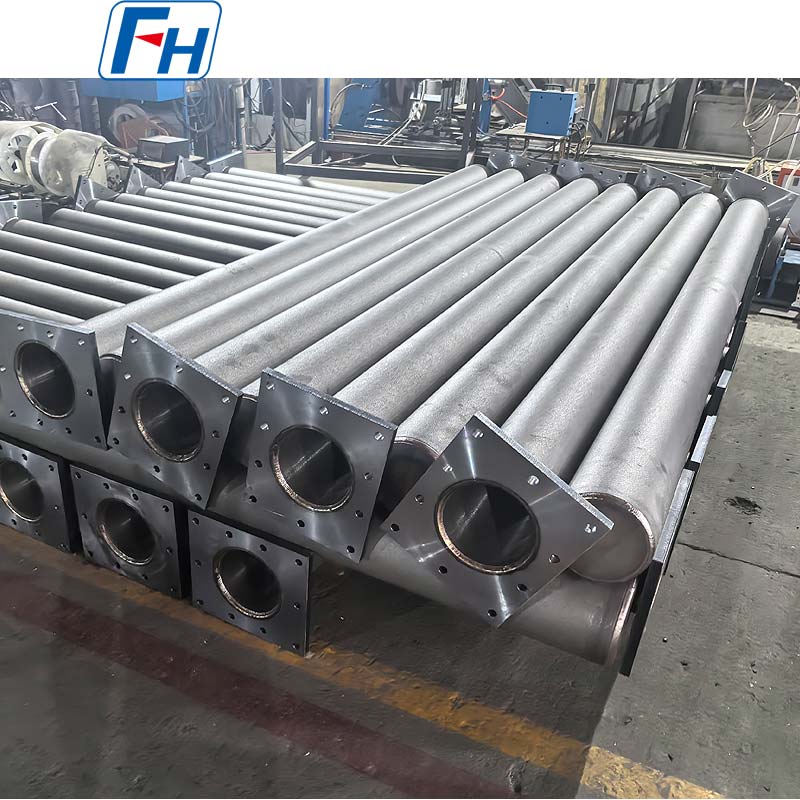

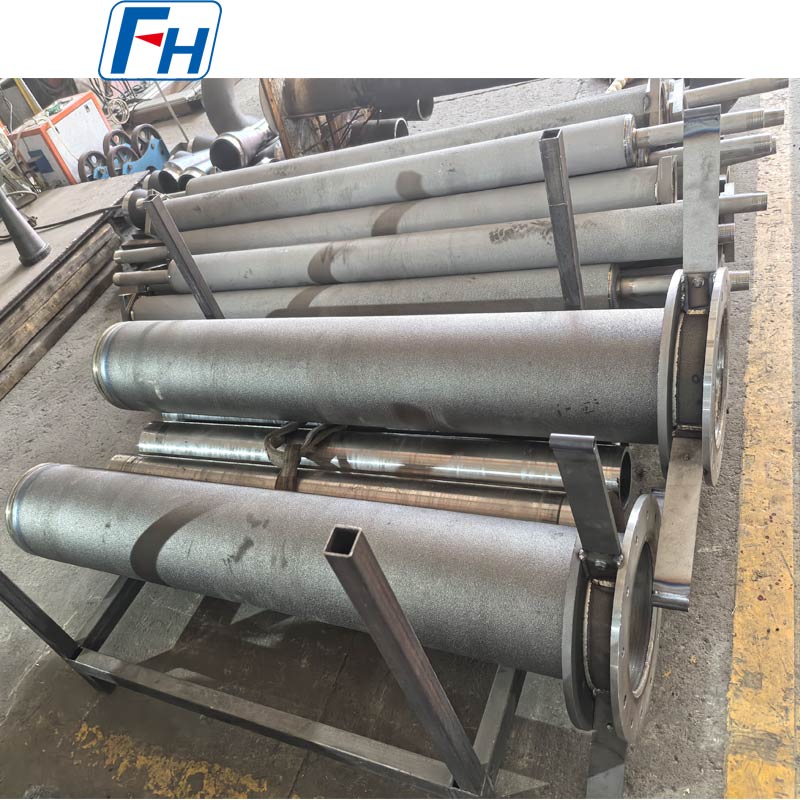

Armatürler nadiren ayrı ayrı çalışır, bu nedenle gerçekçi bir yaşam döngüsü maliyet modeli aynı fırın ortamını paylaşan bileşenleri de hesaba katmalıdır. Dökme bağlantılı bantlı fırınlar için fırın silindirleri ve ocak silindiri düzenekleri benzer sürünme ve oksidasyon mekanizmalarına sahiptir ve bunların değiştirme programları sıklıkla fikstür değişimleriyle örtüşür. Santrifüj dökümle üretilen radyant ısı tüpleri, her iki parça da sürünmeye dayanıklı, ısıya dayanıklı çelik dökümlere dayandığından, tipik olarak aynı alaşım performans eğrisine göre değerlendirilir. Hassas döküm sepetleri, ısıl işlem taban tepsileri ve kaynaklı ısıl işlem fikstürleri, pürüzsüz yüzeyler ve azaltılmış gerilim yükselticileri sağlayan kayıp mum veya hassas döküm rotasını paylaşır.

Sürekli ve zincir tahrikli hatlar için, fırın ayakları, AFC fırın silindir rayları ve silindirleri, AFC itici kafası ve zincir döküm fırınları için zincir plakaları, fikstür ömrünün yanı sıra gözden geçirilmelidir; çünkü aşınmış bir ray veya itici bileşen, fikstür yorgunluğunu hızlandıran eşit olmayan yüklemeye neden olabilir. Ipsen fan bıçağı ve sıcak bölge etrafında aşınmaya dayanıklı astarlar gibi dönen ekipmanlar da atmosfer homojenliğini etkiler, bu da bir fikstürün parti boyunca ne kadar eşit şekilde ısınıp soğuduğunu değiştirir.

Ömrü Uzatan ve Maliyeti Düşüren Bakım Uygulamaları

• Yalnızca gözle görülür bir arızadan sonra değil, sabit aralıklarla gözle görülür bükülme, çatlama veya kireç oluşumunu kontrol edin.
• Termal döngüye maruz kalmayı eşit şekilde dağıtmak için armatürleri fırın konumları arasında döndürün.
• Kaplamalar, değiştirme gerekmeden önce ölçülebilir döngüler ekleyebileceğinden, atmosfer kimyasının agresif olduğu yerlerde koruyucu alüminize edici veya seramik kaplamalar uygulayın.
• Bölgesel çatlakları, çatlak yük taşıyan bir kiriş boyunca ilerlemeden önce, ısıya dayanıklı elektrot kaynağıyla erkenden onarın.
• Döngü sayısı kalan ömrün daha güvenilir bir göstergesi olduğundan, takvim süresine güvenmek yerine fikstür başına doğru döngü sayımlarını tutun.

Ne Zaman Tamir Edilmeli, Yeniden Kaplamalı veya Değiştirilmeli

Orijinal boyutunun yüzde 2'sinin altında erken aşama yüzey oksidasyonu veya küçük bükülme gösteren bir fikstür genellikle kaplama veya nokta onarımı için iyi bir adaydır. Çatlama birincil yük taşıyan elemana ulaştığında veya deformasyon eşit parça yüklemesi için gereken toleransı aştığında, değiştirme, devam eden onarımdan daha ekonomiktir çünkü yoğun döngülü bir döküm üzerinde tekrarlanan kaynak onarımları, yeni gerilim yoğunlaşma noktaları ortaya çıkarır ve fırın içi arıza riskini artırır.

Tedarik Planlamaya İlişkin Temel Çıkarımlar

Dökme ısıya dayanıklı armatürlerin hizmet ömrü genellikle 300 ila 600 döngü arasındadır ve yaşam döngüsü maliyeti, yalnızca satın alma fiyatı yerine her zaman tam formül kullanılarak modellenmelidir. Gerçek fırın sıcaklığına ve atmosferine uygun alaşım kalitesinin seçilmesi, takvim günleri yerine döngülerin takip edilmesi ve fikstürler, silindirler, raylar ve ilgili fırın iç aksamları arasındaki bakımın koordine edilmesi, işlenen parti başına en düşük sürdürülebilir maliyeti üretir.
