Doğru Isıl İşlem Sepetleri Nasıl Seçilir？

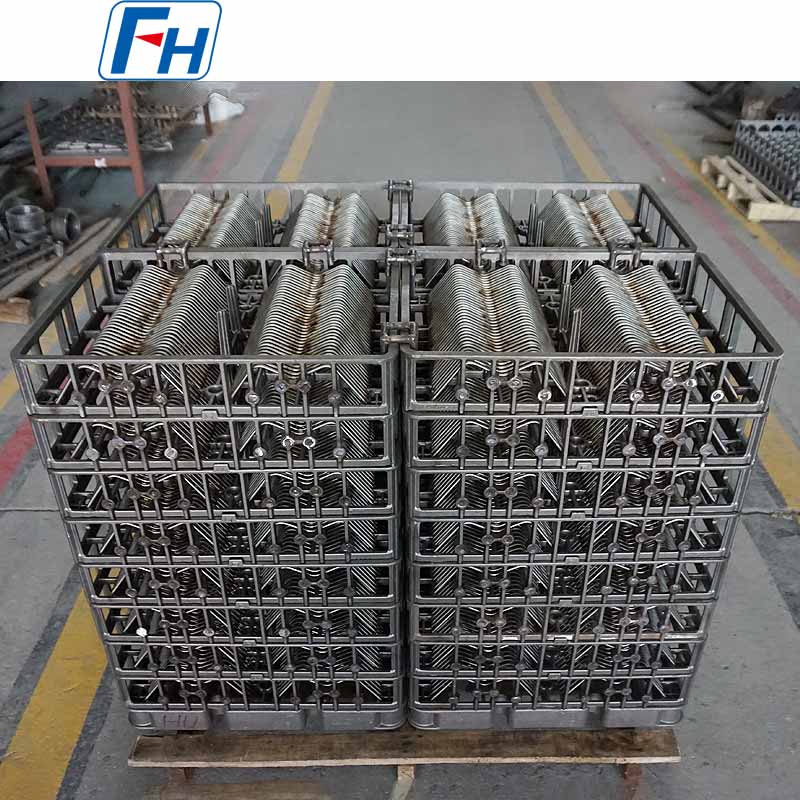

Isıl İşlem Sepetleri Fırın İçinde Gerçekte Ne Yapar?

Isıl işlem sepetleri hafife alınması kolay üç eşzamanlı işleve hizmet eder: iş parçası desteği, ısı transferi köprüleme ve atmosfer yönetimi. Bunlardan herhangi birinde arızalanan bir ısıl işlem fikstürü, hiçbir programlama ayarının tam olarak düzeltemeyeceği aşağı yönde sorunlar yaratır.

Destek stabilitesi, termal döngü sırasında iş parçasının deformasyonunu önler. Dahili destek aralığı 200 mm'yi aştığında, uzun veya düz parçalar 900°C'nin üzerindeki sıcaklıklarda kendi ağırlıkları altında sarkma riski taşır. Yük geometrisine göre doğru aralıklarla yerleştirilmiş destek kaburgalarına sahip hassas döküm sepeti, şarjdan deşarja kadar her parçayı istenilen yönde tutar.

Isı transferi köprülemesi önemlidir çünkü sepet, radyant ısı tüpü veya konveksiyon akışı ile parça yüzeyi arasında yer alır. Hassas döküm (santrifüj döküm veya kayıp balmumu dökümü) yoluyla elde edilen pürüzsüz yüzeylere sahip yüksek termal iletkenliğe sahip alaşımlar, birkaç yüz santigrat derecelik sıcaklık farklarında bile eşit ısı akışını korur ve tutarsız kasa derinliği veya sertlik değişimlerine neden olan sıcak ve soğuk noktaları azaltır.

Atmosfer yönetimi özellikle karbürleme, nitrürleme ve vakumlu sert lehimleme işlemleriyle ilgilidir. Sepet duvarının ağ veya kafes geometrisi, proses atmosferinin her bir iş parçasıyla nasıl temas ettiğini doğrudan kontrol eder. Optimum düzeyde açık bir yapı, parçaların birbiriyle temas etmesine izin vermeden eşit atmosfere maruz kalma sağlar; bu, toplu karbürlemede yaygın bir yumuşak nokta kaynağıdır.

Malzeme Seçimi: Sepet Hizmet Ömrünün Temeli

Sepet alaşımı seçimi bir satın alma kararı değil, metalurjik bir karardır. Yanlış kalite, beş yıllık bir çalışma süresi boyunca, başlangıçta belirlenen doğru kaliteden iki ila üç kat daha fazla maliyetlidir.

Vakumlu lehimleme uygulamaları için 2.4879 (Inconel 601) standart seçimdir çünkü oksit yüzey tabakası sert lehim dolgusunun yapışmasına aktif olarak direnç gösterir ve kaplamalara veya ayırıcı maddelere ihtiyaç duymadan iş parçasının kirlenmesini önler. Sürekli örgü bantlı fırınlar veya döküm bağlantılı bantlı fırınlar için, temas noktalarında oksidasyonun galvanik hızlanmasını önlemek amacıyla zincir plakası ve ocak silindiri kaliteleri sepet alaşımıyla eşleştirilmelidir.

Üretim Süreci: Santrifüj Döküm ve Hassas Döküm Uygulamada Neden Farklıdır?

Isıl işlem sepeti üretiminde iki döküm prosesi hakimdir: hassas döküm (kayıp mum) ve santrifüj döküm. Her birinin tanımlanmış bir uygulama aralığı vardır.

Hassas döküm (hassas döküm sepeti), ±0,3 mm'ye kadar et kalınlığı kontrolüne sahip, pürüzsüz iç yüzeylere sahip ve tek bir dökümde takviye nervürleri, entegre kulplar ve drenaj kanalları dahil olmak üzere karmaşık iç geometrileri dökme kabiliyetine sahip bileşenler üretir. Elde edilen yüzey kalitesi, yüksek sıcaklıkta korozyonun tercihen başladığı gerilim yoğunlaşma bölgelerini ortadan kaldırır. Bu işlem, havacılık veya elektronik imalatında kullanılan kaynak ısıl işlem fikstürleri ve hassas döküm sepetleri dahil olmak üzere yüksek spesifikasyonlu ısıl işlem fikstürleri için standarttır.

Santrifüj döküm, çok yüksek yapısal yoğunluğa ve gözeneksizliğe sahip rotasyonel simetrik bileşenlerin üretilmesinde üstündür: fırın silindirleri, fırın ayakları, radyant ısı tüpleri ve silindirik aşınmaya dirençli astarlar tipik ürünlerdir. Katılaşma sırasındaki merkezkaç kuvveti, çalışma yüzeyi olağanüstü derecede temiz ve yoğun kalırken, delik yüzeyine kalıntılar yönlendirir. AFC fırın silindir rayları ve silindirleri ve Ipsen fan kanatları dahil olmak üzere sürekli fırınlara yönelik fırın silindirleri için santrifüj döküm, tercih edilen üretim yöntemidir.

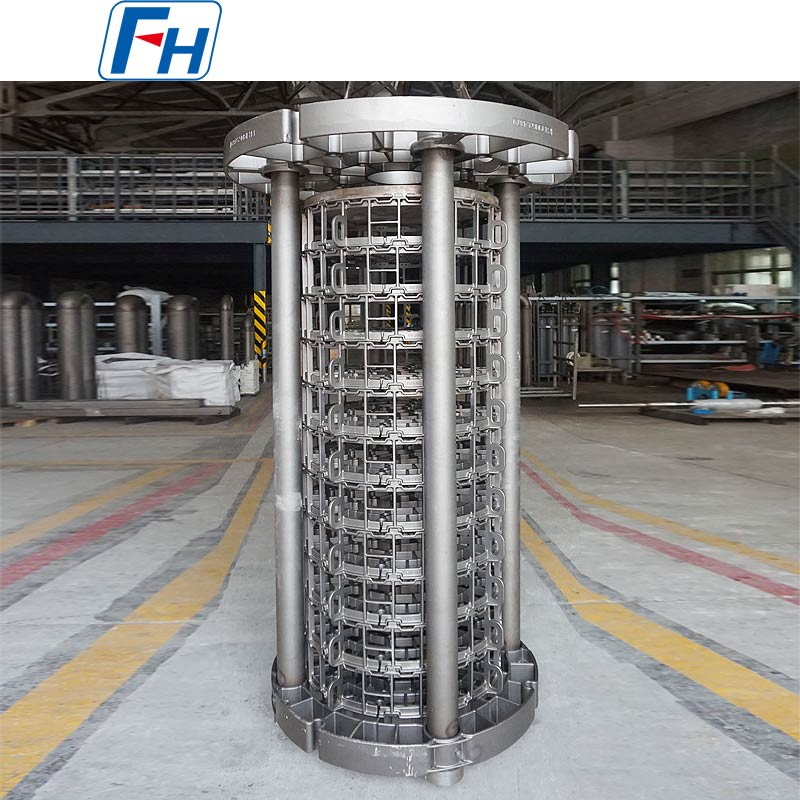

Fırın Uyumluluğu: Sepet Tasarımını Fırın Tipine Eşleştirme

İtici fırın için tasarlanan bir sepet, silindir ocaklı fırınlarda farklı ve genellikle daha kötü performans gösterecektir. Fırına özel tasarım, pazarlama dili değildir; mühendislik zorunluluğudur.

Ipsen, Aichelin, ECM, KGO, AFC ve IVA-Schmetz fırınları için boyutsal uyumluluk taban alanının ötesine geçer. Sepet, iç kılavuzlardan geçmeli, fırın ayakları veya ray sistemleri üzerine doğru şekilde oturmalı ve Ipsen fan kanadı gibi sirkülasyon fanlarını engellememelidir. Fan bıçağı veya AFC fırın makaralı raylarına müdahale, yenilemelerde erken sepet hasarının yaygın bir kaynağıdır.

Termal Verimlilik: Ölçülebilen %8-12 Enerji Tasarrufu

Optimize edilmiş ısıl işlem sepetlerinden elde edilen enerji tasarrufu teorik değildir. Sürekli üretim hatlarından elde edilen deneysel veriler, aşınmış veya uyumsuz sepetlerden özel olarak tasarlanmış hassas döküm sepetlere geçişin, genel enerji tüketimini yaklaşık %8-12 oranında azalttığını göstermektedir. Mekanizma basittir:

İlk olarak, yeterli sürünme direncine sahip alaşımlar kullanılarak termal çevrimden kaynaklanan sepet deformasyonu ortadan kaldırılır. Deforme olmuş bir sepet, döngü başına daha az parça tutar ve eşit olmayan gaz dolaşımına neden olur. İkincisi, sepet alaşımının geliştirilmiş termal iletkenliği, tam yükün ıslatma sıcaklığına getirilmesi için gereken süreyi azaltır; parti başına fırının açık kalma süresini doğrudan azaltır. Üçüncüsü, sepet tam fırın odası geometrisine göre tasarlandığında elde edilebilen artan yükleme yoğunluğu, termal döngü başına daha fazla parça anlamına gelir ve işlenen parça başına enerji maliyetini azaltır.

Sürekli fırın işletimi için radyant ısı tüpleri ve fırın silindirleri ile donatılmış büyük ölçekli sürekli fırınlar için, bunlar yılda binlerce döngüde birleşerek enerji maliyetinde ve CO2 çıkışında ölçülebilir azalmalar sağlar.

İş Parçası Deformasyonu: Sepet Tasarımı Bunu Nasıl Önler?

Isıl işlem sırasındaki deformasyon çoğunlukla sepetle ilgili üç nedenden kaynaklanır: yetersiz destek aralığı, yetersiz sepet sertliği ve temas noktalarındaki termal gerilim konsantrasyonu.

Destek aralıkları üretim öncesinde 3D lazer algılama ile doğrulanmalıdır. 200 mm'nin altında kontrol edilen dahili destek bloğu aralığı, otomotiv aktarım bileşenleri, havacılık braketleri veya damgalı bağlantı elemanları gibi uzun, ince veya düz iş parçalarının yük yoğunlaşması olmadan sürekli destek almasını sağlar. Bağlantı elemanlarının ve damgalı parçaların ısıl işlemi için (2.4879 gibi kalitelerin kullanıldığı kutu tipi direnç fırınlarında yaygındır), destek bile, montaj yönündeki montajın reddedilmesine neden olan kenar deformasyonunu önler.

Sepetin sağlamlığı, entegre takviye çubukları ve akıllı serbest bırakma bağlantıları sayesinde korunur. Bu bağlantılar, işlenen parçaya stres aktarmadan sepet ile iş parçası arasındaki diferansiyel termal genleşmeyi karşılar. Kaynak bağlantılarındaki artık gerilimi azaltmak için kullanılan kaynak ısıl işlem fikstürlerinde, bu kontrollü termal uyumluluk, proses sonucu için çok önemlidir.

İlgili Fırın Bileşenleri ve Bunların Sepet Etkileşimi

Isıl işlem sepetleri izole olarak çalışmaz. Performansları doğrudan çevredeki fırın bileşenlerinin durumu ve spesifikasyonuyla bağlantılıdır. Bunları ayrı ayrı belirlemek yerine birlikte belirlemek, sepet ömrünü ve süreç tutarlılığını azaltan uyumsuzluk sorunlarını önler.

Fırın silindirleri ve fırın ayakları sepet tabanını destekler. Silindir yüzeyi aşınmışsa veya iskele yüksekliği tutarsızsa, sepet yükleme ve boşaltma sırasında sallanarak parçalara mekanik baskı uygulanmasına neden olur. AFC fırın silindir rayları ve silindirleri, boyutsal olarak sepet tabanı geometrisine uygun olmalıdır; ray yüksekliğindeki 3 mm kadar küçük bir uyumsuzluk, sepet tabanında eşit olmayan aşınmaya neden olur ve sürünme deformasyonunu hızlandırır.

Radyant ısı tüpleri, odanın içindeki ısı dağıtım modelini belirler. Sepete göre konumları hangi bölgelerin maksimum radyant girdisi alacağını belirler. Zayıf yanal konveksiyon kanallarına sahip bir sepet, iş parçası sıcaklığının geciktiği, yani tam olarak sıcak ve soğuk noktaların oluştuğu gölgeli bölgeler oluşturur. Sepet kafes geometrisini radyant tüp düzeniyle koordine etmek süreç optimizasyonunda önemli bir adımdır.

İtici kafalara (AFC itici kafa) takılan aşınmaya dayanıklı astarlar ve temas bölgeleri hem sepet tabanını hem de fırın tabanını aşınmaya karşı korur. Dökme bağlantılı bantlı fırınlara yönelik ocak rulolarının, karbonlama kirliliğine neden olan yüzey işaretlerini önlemek için çapı ve yüzey kalitesi açısından sepetin alt tarafıyla uyumlu olması gerekir.

Sipariş Sırasında Belirtilmesi Gereken Özelleştirme Parametreleri

Kullanıma hazır sepetler genel uygulamalara hizmet eder. Tanımlanmış parça geometrisi, özel atmosfer kimyası veya fırın markası kısıtlamaları olan her türlü üretim süreci özelleştirmeden faydalanır. Özel ısıl işlem sepetleri siparişi verirken aşağıdaki parametreler belirtilmelidir:

• Fırın markası ve modeli (Ipsen, AFC, ECM, Aichelin, IVA-Schmetz, KGO, Codere, Mattasa, vb.)
• Dahili fırın odası boyutları ve dahili engel açıklıkları
• Maksimum çalışma sıcaklığı ve tepe termal döngü profili
• Proses tipi (karbürleme, nitrürleme, tavlama, vakumlu lehimleme, tuz banyosu)
• İş parçası malzemesi, sepet başına ağırlık ve geometri (düz, silindirik, karmaşık)
• Gerekli istifleme yüksekliği ve yük başına katman sayısı
• Atmosfer tipi (endotermik, nitrojen, vakum, tuz)
• Beklenen yıllık döngü sayısı ve hedef sepet hizmet ömrü

Bu parametrelerin sağlanması, üreticinin doğru alaşım kalitesini, döküm sürecini (hassas vs. santrifüj), duvar geometrisini ve takviye düzenini belirlemesine olanak tanır; hem servis ömrü hem de proses çıktı kalitesi açısından genel bir çözümden daha iyi performans gösteren bir ısıl işlem fikstürü sunar.

Kalite Belgelendirmesi ve Üretim Standartları

Havacılık, otomotiv ve hassas mühendislik alanındaki küresel alıcılar için sepet tedarikçilerinin minimum olarak ISO 9001 ve ISO 14001 sertifikasına sahip olması gerekir. Bu sertifikalar malzeme izlenebilirliğinin, boyutsal kontrolün ve ısıl işlem proses kayıtlarının belgelenmiş bir standartta tutulmasını sağlar. 330 östenitik paslanmaz çelik veya 2.4879 Inconel sepetlerin kullanıldığı havacılık uygulamaları için, her üretim partisine malzeme sertifikasyon belgeleri (fabrika sertifikaları) eşlik etmelidir.

Gelişmiş üreticiler, sepet boyutu doğrulaması için üç boyutlu lazer ölçümünü ve sevkiyattan önce sürünme ve oksidasyon direncini doğrulamak için yüksek sıcaklıkta alaşım testini kullanır. Bu kalite kapısı, üretim ortamlarında plansız fırın kesintilerine ve hurda ürün kayıplarına neden olan saha arızalarını (sepet çatlaması, bükülme veya yüzey ölçeklenmesi) ortadan kaldırır.
