Isıya Dirençli Çelik Dökümlerde Isıl Yorgunluk Nasıl Önlenir？

Termal Yorgunluk Zaman İçinde Nasıl Oluşur?

Termal yorulma, tek bir sıcak çevrimin sonucu değil, bir parçanın yüzeyi ile çekirdeği arasında bir sıcaklık gradyanı oluşturan tekrarlanan ısıtma ve soğutmanın sonucudur. Sürekli bir ısıl işlem fırınında, iş ilerledikçe Fırın Silindiri yüzeyi birkaç dakika içinde yaklaşık 200°C'den 900°C'nin üzerine çıkabilir, bu arada silindir çekirdeği daha yavaş ısınır. Bu uyumsuzluk, her döngüde çekme ve sıkıştırma arasında değişen dahili termal stres üretir.

Bu gerilim yerel yorulma sınırını aştığında yüzeyde ince çatlaklar oluşmaya başlar. Her ilave döngüde çatlaklar büyür ve birleşir, sonuçta dökülme veya kırılmaya yol açar. Radyant Isı Boruları, Zincir Döküm Fırını için Zincir Plakası ve AFC İtici Kafa gibi bileşenlerin tümü aynı tekrarlanan ısıtma ve soğutma döngüsüyle karşı karşıyadır; bu nedenle ısıya dayanıklı herhangi bir dökümü değerlendirirken termal yorulma direnci önemli bir faktördür.

Malzeme Seçimi İlk Savunma Hattıdır

Isıya dayanıklı çelik dökümler tipik olarak %10 ila %30 krom içerir; stabil bir ostenitik veya ostenitik-ferritik yapı oluşturmak için servis koşullarına bağlı olarak nikel ve molibden eklenir. Östenitteki atomlar ferrite göre daha sıkı paketlenir, bağlanma kuvvetleri daha güçlüdür ve atomik difüzyon daha yavaştır, böylece malzeme yumuşamadan veya tane irileşmeden yüksek sıcaklıkta gücünü korur. Krom ayrıca yüzeyde yoğun bir Cr2O3 oksit filmi oluşturur ve daha yüksek alüminyum içeriğine sahip alaşımlar da bir Al2O3 filmi oluşturur; bu katman daha fazla oksijen difüzyonunu engeller, yüksek sıcaklıktaki oksidasyon hasarını azaltır ve termal yorulma çatlağının başlangıcını yavaşlatır.

Isıya dayanıklı dökümlerin çoğu, aşağıda özetlendiği gibi 650°C ile 1100°C arasında servis için tasarlanmıştır; bazı özel alaşımlar 1200°C'ye kadar ulaşır:

Santrifüj Döküm Neden Direnci Artırır?

Radyant Isı Borusu ve Fırın Silindiri gibi silindirik bileşenler için santrifüj döküm açık bir avantaj sunar. Erimiş metal hızla dönen bir kalıba dökülür; Daha yoğun olan metal merkezkaç kuvvetiyle dışarı doğru itilirken, gaz kabarcıkları ve metalik olmayan kalıntılar gibi daha hafif elementler merkeze doğru hareket ederek uzaklaştırılabilir. Sonuç, daha yoğun bir yapıya, daha az gözenekliliğe ve büzülme kusurlarına ve dış yüzeye yakın daha ince tane boyutuna sahip bir dökümdür.

Bu iç kusurlar genellikle termal yorulma çatlaklarının başlangıç ​​noktalarıdır, çünkü stres bunların etrafında yoğunlaşır ve tekrarlanan termal döngüler altında ilk önce çatlama eğilimi gösterirler. Sonuç olarak, santrifüj döküm ile üretilen Radyant Isı Boruları ve Fırın Silindirleri genellikle aynı duvar kalınlığına sahip kum döküm parçalara göre daha iyi termal yorulma performansı ve daha uzun servis ömrü gösterir.

Termal Genleşmeye İzin Veren Yapısal Tasarım

Birçok termal yorulma arızası malzemenin kendisinden değil, genleşme ve sıcaklık değişimlerini hesaba katmayan bir tasarımdan kaynaklanmaktadır. Aşağıdaki noktaları akılda tutmaya değer:

• Keskin köşelerden ve ani geçişlerden kaçının. Delikler, basamaklar ve flanş bağlantılarında gerilim yoğunlaşmasını azaltmak için geniş dolgu yarıçapları kullanılmalıdır.
• Duvar kalınlığını mümkün olduğunca eşit tutun. Kalınlığın aniden değiştiği durumlarda, ısıtma ve soğutma oranları her iki tarafta da farklılık göstererek bağlantı noktasında ekstra gerilim yaratır. Bu nedenle, Döküm Bağlantılı Bantlı Fırın için Fırın Silindiri ve Ocak Rulosu gibi parçalar genellikle özlü veya içi boştur; bu, hem ağırlığı azaltır hem de yüzey ve çekirdek sıcaklıklarını birbirine yakınlaştırır.
• Zincirli Döküm Fırını için Zincir Plakası gibi uzun taşıma bileşenleri için, bölümlere ayrılmış tasarım, her bağlantının bağımsız olarak genişlemesine ve daralmasına olanak tanıyarak tüm zincir boyunca büyük eksenel gerilimin oluşmasını önler.
• Fırın İskeleleri ve AFC Fırın Makaralı Rayları ve Makaraları, kayan açıklıklar veya genleşme boşlukları ile monte edilmelidir; böylece makaralar ve raylar, aksi takdirde bükülme gerilimine neden olacak şekilde sabit desteklerle sınırlandırılmak yerine ısıtıldığında serbestçe uzayabilir.

Isıl İşlem ve Özel Armatürlerin Birlikte Çalışması

Döküm sonrası ısıl işlem, termal yorgunluğun önlenmesinde bir diğer önemli adımdır. Dökümden kaynaklanan artık gerilim, normalleştirme ve temperleme yoluyla giderilmezse, çalışma termal gerilimi artar ve parça daha çabuk çatlar. Soğutma yöntemi ayrıca koruyucu oksit filmin kalitesini de etkiler: bir parçanın çözelti tavlamasından sonra suyla söndürülmesi veya yavaş soğutulması farklı yoğunlukta filmler üretir, bu nedenle soğutma döngüsü belirli alaşım ve servis koşullarına göre test edilmeli ve seçilmelidir.

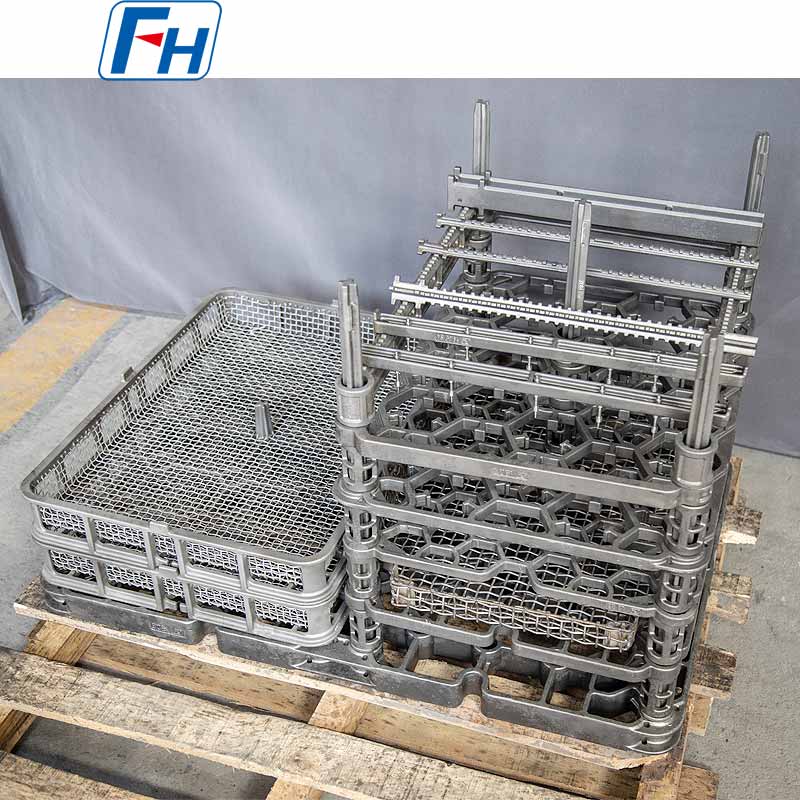

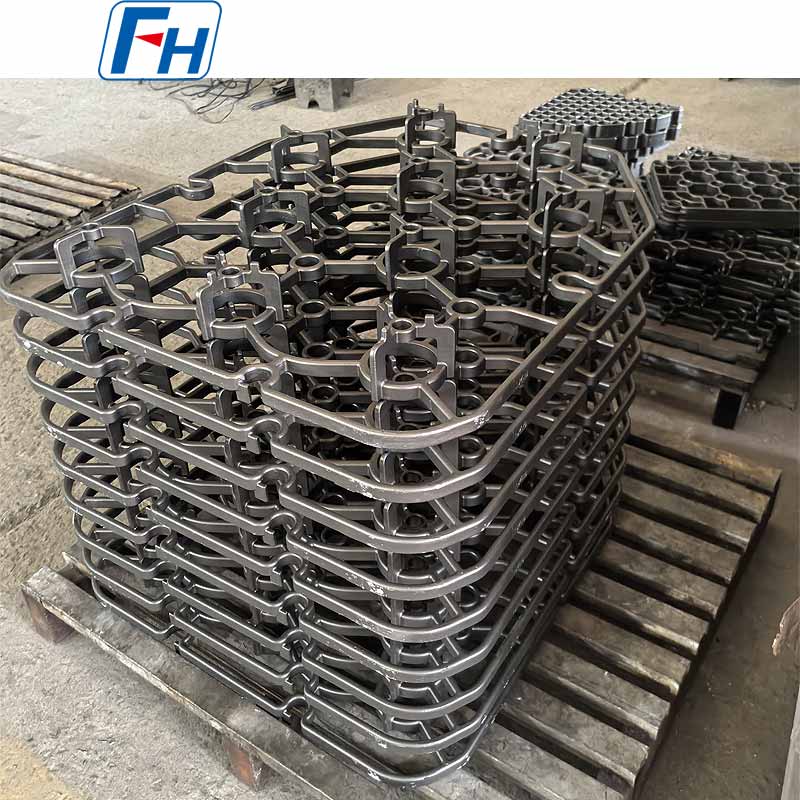

Gerçek üretimde, Isıl İşlem Fikstürü, Weding Isıl İşlem Fikstürleri, Isıl İşlem Taban Tepsileri ve Hassas Döküm Sepeti gibi ürünler, tekrar tekrar yüklenip boşaltıldıkları için, tipik bir fırın silindirine göre günde daha fazla ısıtma ve soğutma döngüsünden geçer. Bu nedenle ısıya dayanıklı alaşımlardan yapılmaları ve yukarıda açıklanan aynı malzeme ve tasarım ilkelerine uymaları gerekir. Doğru fikstürlerin kullanılması aynı zamanda iş parçalarının fırın içinde daha eşit bir şekilde ısınmasına yardımcı olur ve işlenen parçalarda termal yorgunluğu tetikleyebilecek lokal aşırı ısınmayı önler.

Bileşen Bazında Önleme Kontrol Listesi

Aşağıdaki tablo, tasarım ve bakım sırasında hızlı bir referans olarak faydalı olacak şekilde, tipik ısıl yorulma semptomlarını ve genel ısıya dayanıklı bileşenlere yönelik ana önleyici tedbirleri özetlemektedir:

Rutin Denetim ve Erken Uyarı

Doğru malzeme ve tasarımla bile rutin muayeneyi atlamak, erken çatlakların büyük arızalara dönüşmesine neden olur. Yaygın yöntemler arasında yüzeydeki ağ veya radyal çatlakların görsel kontrolleri, ince çatlakları bulmak için boya penetrant testi, distorsiyonu tespit etmek için bir Fırın Silindirinin eşmerkezliliğinin ve sapmasının ölçülmesi ve anormal sıcaklık gradyanlarını izlemek için anahtar noktalara termokuplların yerleştirilmesi yer alır.

Her kritik parça için kümülatif ısıtma ve soğutma çevrimi sayısı ve toplam çalışma saati gibi bir çalışma kaydı tutmak önemlidir; böylece bir parça tasarım ömrünün belirli bir yüzdesine ulaştığında önleyici bakım veya değiştirme planlanabilir. Gerçek hayattaki bir vakada, üç ila beş yıllık hizmet için derecelendirilen bir Fırın Silindirinin ömrü, acil kapatmalar sırasında tekrarlanan hızlı soğutmanın ardından altı ayın altına düştü. Bu, çalışma uygulamalarının tasarım kadar önemli olduğunu göstermektedir: Gereksiz termal şokları önlemek için ısıtma ve soğutma oranları her zaman makul bir aralıkta tutulmalıdır.

Hepsini Bir Araya Getirmek

Termal yorgunluğun önlenmesi hiçbir zaman tek bir düzeltmenin sonucu değildir. Malzeme seçimi, döküm prosesi, yapısal tasarım, ısıl işlem ve rutin bakımın birleşik etkisinden gelir. Krom, nikel ve molibdenin doğru dengesinin seçilmesinden, santrifüj dökümün sağladığı daha yoğun yapıya, Fırın Silindiri, Zincir Plakası ve AFC İtici Kafasına yerleştirilmiş termal genleşme odasına ve Isıl İşlem Taban Tepsileri ile Hassas Döküm Sepetinin destekleyici rolüne kadar bu adımların her biri, çatlak başlangıcını ve büyümesini bir dereceye kadar geciktirir. Disiplinli denetim ve önleyici bakımla birleştirilen bu yaklaşım, ekipmanın güvenli bir şekilde çalışmasını sağlarken ısıya dayanıklı dökümlerin hizmet ömrünü uzatır ve termal yorgunluğun neden olduğu plansız arıza sürelerini azaltır.
