Radyant tüplerin işlevi nedir?

Radyant Tüpler Nelerdir?

Radyant tüpler öyle sızdırmaz, gaz geçirmez ısıtma elemanları Endüstriyel fırınlarda, ısıtılan malzemeyi yanma gazlarına maruz bırakmadan ısıyı iş parçalarına dolaylı olarak aktarmak için kullanılır. Basit bir ifadeyle, bir radyant tüp, yakıtı kapalı bir tüpün içinde yakar; tüp duvarı ısınır ve termal enerjiyi fırın odasına yayarak fırının içindeki atmosferi alevden tamamen ayrı tutar.

Bu tasarım önemli kontrollü atmosfer ısıl işlemi Tavlama, sertleştirme, karbürleme ve sinterleme gibi işlemlerde eser miktardaki yanma yan ürünleri (su buharı, CO₂, oksijen) bile iş parçası yüzeyini oksitleyebilir veya başka şekilde zarar verebilir.

Radyant tüpler, yüksek sıcaklık alaşımlarından (örn. HK-40, HP, RA330) veya gelişmiş seramiklerden (SiC, Si₃N₄) üretilir ve farklı fırın düzenlerine ve termal gereksinimlere uygun çeşitli geometrik konfigürasyonlarda mevcuttur.

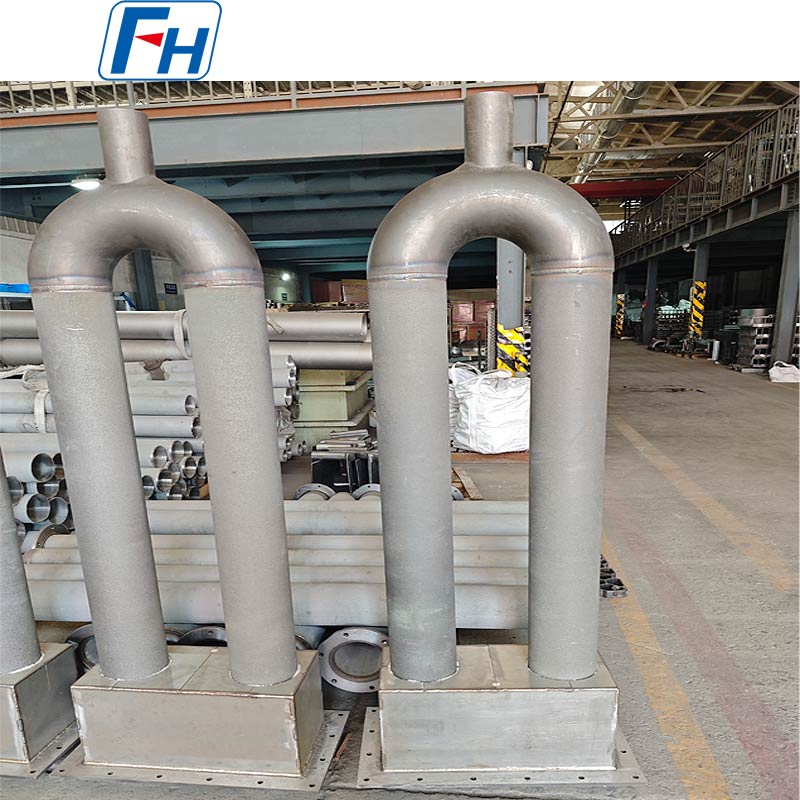

Radyant Tüplerin Ortak Konfigürasyonları

Radyant tüpün şekli, ısının fırın yükü boyunca ne kadar eşit şekilde dağıtıldığını doğrudan etkiler. En yaygın kullanılan dört konfigürasyon şunlardır:

P tipi (radyal) tasarım özellikle zorlu uygulamalarda değerlidir ±5 °C dahilinde sıcaklık homojenliği çünkü eşmerkezli geometrisi, alevi dış tüpün çevresine eşit şekilde dağıtır.

Radyant Tüplerin İşlevi

Radyant tüpler endüstriyel ısıtma sistemlerinde üç temel fonksiyona hizmet eder:

1. Atmosfer İzolasyonu

Yanmayı tamamen kapalı bir tüp içerisinde kapatan radyant tüpler, fırın iç kısmının koruyucu veya reaktif atmosfer — nitrojen, hidrojen, endotermik gaz veya vakum — alev gazlarından kirlenme olmadan. Bu, oksidasyonun sıfıra yakın seviyelere düşürülmesi gereken paslanmaz çelik ve bakırın parlak tavlanması için kritik öneme sahiptir.

2. Dolaylı Radyant Isı Transferi

arasında ısıtılan tüp duvarı 900 °C ve 1 150 °C Çoğu metalik alaşımlı tüpte (SiC seramik tüpler için 1350 °C'ye kadar), fırın yükünü eşit şekilde ısıtan kızılötesi radyasyon yayar. Bu mekanizma, doğrudan ateşlemeli brülörlerin hassas parçalarda neden olabileceği sıcak noktaları ve alev çarpması hasarını önler.

3. Isıl Verimlilik ve Enerji Geri Kazanımı

Modern radyant tüp düzenekleri aşağıdakilerle eşleştirilmiştir: iyileştirici veya rejeneratif brülörler Egzoz gazlarından ısıyı geri kazanan ve yanma havasını ön ısıtan, düzenli olarak termal verimlilik sağlayan %60–80 . Reküperatif bir radyant tüp sistemi, benzer çıktıya sahip geleneksel bir açık alevli fırınla ​​karşılaştırıldığında doğal gaz tüketimini %25-40 oranında azaltabilir.

Radyant Tüp İmalatında Kullanılan Malzemeler

Boru malzemesinin seçimi maksimum çalışma sıcaklığını, servis ömrünü ve toplam maliyeti belirler. İki ana kategori metalik alaşımlar ve seramiklerdir:

Metalik Alaşımlı Borular

• HK-40 (25Cr-20Ni): En yaygın döküm alaşımı; ~1 100 °C'ye kadar uygundur; mükemmel oksidasyon direnci ve uygun maliyet.
• HP (26Cr-35Ni): Daha yüksek nikel içeriği sürünme direncini artırır; ~1 150 °C'ye kadar zorlu karbürleme ortamlarında kullanılır.
• RA330 / Alaşım 800H: Termal döngü direnci için tercih edilen dövme alaşımlar; hizmet ömrü 3-7 yıl bakımlı fırınlarda.
• Kanthal APM (FeCrAl ODS): Karbürizasyon ve sülfidasyona karşı mükemmel dirence sahip, 1 250 °C'ye kadar sürekli kullanım kapasitesine sahip, oksit dispersiyonuyla güçlendirilmiş bir alaşım.

Seramik Tüpler

• Silisyum Karbür (SiC): Mükemmel ısı iletkenliği (~120 W/m·K); maksimum sürekli sıcaklık 1 350–1 400 °C ; Oksidasyona ve termal şoka karşı oldukça dayanıklıdır.
• Silikon Nitrür (Si₃N₄): SiC'ye kıyasla üstün kırılma dayanıklılığı; Şiddetli termal değişimlerin olduğu hızlı çevrimli uygulamalarda tercih edilir.
• Mullit / Alümina kompozitleri: Daha düşük maliyet; Daha az agresif atmosferlerdeki orta sıcaklıklar (≤1 250 °C) için uygundur.

Seramik tüplerin maliyeti 2–4 kat daha fazla karşılaştırılabilir metalik alaşımlı borulara kıyasla daha uzun hizmet ömrü ve daha yüksek sıcaklıklarda çalışabilme yetenekleri, onları sürekli yüksek sıcaklık proseslerinde ekonomik olarak avantajlı hale getirebilir.

Radyant Tüplere Dayanan Endüstriler ve Uygulamalar

Radyant tüpler hassas, atmosfer kontrollü ısıl işlemin gerekli olduğu her yerde bulunur. Anahtar endüstriler şunları içerir:

• Otomotiv çeliği işleme: Yüksek mukavemetli çelik şeritlere yönelik sürekli tavlama hatlarında, hidrojen-azot atmosferi altında şerit sıcaklıklarını 700–900 °C'de tutmak için yüzlerce radyant tüp kullanılır.
• Paslanmaz çelik ve özel alaşımlı üretim: Parlak tavlama hatları, yalnızca kapalı radyant tüplü ısıtmayla elde edilebilecek neredeyse oksijensiz ortamlar gerektirir.
• Toz metalurjisi ve sinterleme: Metal enjeksiyonlu kalıplama (MIM) ve presleme ve sinterleme süreçleri, parçaları kontrollü atmosferlerde ayrıştırmak ve sinterlemek için radyant boru fırınlarını kullanır.
• Elektronik ve yarı iletken üretimi: Talaş imalatında difüzyon ve oksidasyon işlemleri için kullanılan tüp fırınlar aynı dolaylı ısıtma prensibini kullanır.
• Cam ve seramik: Cam tavlamaya yönelik Lehr fırınları, soğutma profilini cam şerit genişliği boyunca ±2 °C homojenlikle kontrol etmek için radyant tüp dizileri kullanır.

Radyant Tüp Seçerken Değerlendirilmesi Gereken Temel Performans Parametreleri

Yanlış tüp spesifikasyonunun seçilmesi erken arızaya, eşit olmayan ısınmaya veya gereksiz maliyete yol açar. Aşağıdaki parametreleri değerlendirin:

Radyant Tüpler Hakkında Sıkça Sorulan Sorular

Radyant tüpler genellikle ne kadar dayanır?

Servis ömrü malzemeye, çalışma sıcaklığına ve proses koşullarına göre önemli ölçüde değişiklik gösterir. ~1 000 °C'de çalışan, bakımı iyi yapılan bir sürekli tavlama fırınında, metalik alaşımlı borular (HK-40 veya HP) genellikle uzun süre dayanır. 3-6 yıl . Benzer servisteki SiC seramik tüpler uzun süre dayanabilir 8-12 yaş Ancak kurulum ve bakım sırasında mekanik kırılmaya daha duyarlıdırlar. Agresif karbürleme atmosferlerine veya hızlı termal döngüye maruz kalan tüpler, alaşım kalitesi çevreye uygun şekilde eşleştirilmezse 12-18 ay gibi kısa bir sürede arızalanabilir.

Erken radyant tüp arızasına ne sebep olur?

En yaygın arıza modları şunlardır:

• Karbürizasyon: Fırın atmosferinden veya brülörün yanmasından kaynaklanan karbon alaşımın içine nüfuz ederek kırılganlaşmaya neden olur. Mikro alaşım ilaveli (Nb, Ti) HP alaşımları buna standart kalitelere göre daha iyi direnç gösterir.
• Oksidasyon ve sıcak korozyon: Alaşımın tasarım sınırının üzerindeki döngüsel oksidasyon, soğuma sırasında dökülen oksit pullarının oluşmasına neden olur ve zamanla tüp duvarını inceltir.
• Termal yorulma çatlaması: Tekrarlanan hızlı ısıtma ve söndürme, kaynaklarda, bükülmelerde veya geometrik süreksizliklerde çatlakları başlatan gerilim döngüleri oluşturur.
• Aşırı ısınma: Brülörün yanlış ateşlemesi, alevin tüp duvarına çarpması veya aşırı ateşleme hızları, tüp yüzey sıcaklığını yerel olarak tasarım sınırının 100–200 °C üzerine çıkararak sürünmeyi ve oksidasyonu önemli ölçüde hızlandırabilir.

Radyant tüpler tamir edilebilir mi yoksa değiştirilmeli mi?

Metalik borulardaki küçük yüzey çatlakları veya iğne delikleri bazen kalifiye kaynakçılar tarafından uygun dolgu malzemesi kullanılarak onarılabilir, ancak bu genellikle kısa vadeli bir önlemdir. Borunun duvarında belirgin bir incelme (orijinal kalınlığın %20-25'inden fazlası) veya duvar boyunca çatlama görüldüğünde, önerilen ve daha güvenli hareket tarzı tamamen değiştirmedir. Seramik borular kaynak yapılamaz ve çatladığında değiştirilmeleri gerekir.

Reküperatif ve rejeneratif radyant tüp sistemi arasındaki fark nedir?

Her iki tür de egzoz gazlarından ısıyı geri kazanır ancak bunu farklı şekilde yaparlar:

• İyileştirici sistemler Çıkan egzozu kullanarak yanma havasını önceden ısıtmak için sürekli bir metalik ısı eşanjörü kullanın. Hava ön ısıtma sıcaklıkları 400–600°C öyle typical, yielding fuel savings of 20–30%.
• Rejeneratif sistemler Brülör ateşleme ve boşaltma modları arasında geçiş yaparken ısıyı dönüşümlü olarak depolayan ve serbest bırakan bir çift seramik ortam yatağı kullanın. Hava ön ısıtması 900–1 000 °C Bu, yüksek sıcaklık uygulamalarında yakıt tasarrufunu %40-60'a çıkaracak şekilde ulaşılabilir bir seviyedir.

Rejeneratif brülör sistemleri daha yüksek yatırım maliyetine sahiptir ancak 1 100 °C'nin üzerinde sürekli çalışan fırınlar için tercih edilir.

Radyant tüpler hidrojen yakıtıyla uyumlu mudur?

Evet ve çelik ve metal endüstrisi karbonsuzlaştırmaya doğru ilerledikçe bu giderek daha önemli hale geliyor. Radyant tüpler yanabilir %100 hidrojen Hidrojenin doğalgaza göre çok daha yüksek alev hızına ve daha düşük ateşleme enerjisine sahip olması nedeniyle uygun brülör ayarlarıyla. Buradaki temel zorluk, hidrojenin yanması sonucu yalnızca su buharı oluşmasıdır; bu su buharı, yüksek sıcaklıklarda bazı alaşım kalitelerinin oksidasyonuna neden olabilir. Yüksek kromlu alaşımlar (≥%25 Cr) ve SiC seramik tüpler öyle preferred for hydrogen-fired radiant tube applications due to their stronger resistance to steam oxidation.

Hizmette olan bir radyant tüpünün sızıntısını nasıl tespit edebilirim?

Bir sızıntı, yanma gazlarının fırın atmosferine girmesine izin verir ve bu durum şu şekilde tespit edilebilir:

• Ölçülebilir bir artış oksijen veya CO₂ konsantrasyonu yerinde atmosfer analizörleri tarafından ölçülen fırının içi.
• Daha önce parlak yüzey işlemi uygulanmış iş parçalarında beklenmeyen yüzey oksidasyonu veya renk değişikliği.
• Fırın atmosferi çiğlenme noktasında anormal bir düşüş (endotermik gaz atmosferleri için).
• Bir programlanmış kesinti sırasında görsel inceleme basınç azalması veya sabun köpüğü sızıntı testi Soğuk, basınçsız tüplerde.

Hangi bakım uygulamaları radyant tüpün servis ömrünü uzatır?

En uzun tüp servis ömrüne ulaşan operatörler sürekli olarak şu uygulamaları takip etmektedir:

1. Boru yüzey sıcaklıklarını en az seviyede tutmak için brülör ateşleme hızlarını kontrol edin Alaşımın maksimum nominal değerinin 50 °C altında .
2. Termal şoku en aza indirmek için kademeli ısıtma ve soğutma rampaları (metalik tüpler için genellikle ≤150 °C/saat) kullanın.
3. Tüp duvar kalınlığını ultrasonik testle inceleyin her 12-18 ayda bir ve korozyon oranları trendini takip edin.
4. Boru duvarlarına lokal alev çarpmasını önlemek için brülör-boru hizalamasını koruyun.
5. Borunun içinde sıcak noktalar oluşturabilecek kurum birikmesini önlemek için yanma havası-yakıt oranlarını hafif zayıf tutun (fazla hava %5-10).

Radyant Tüpler ve Doğrudan Ateşlemeli Isıtma: Her Biri Ne Zaman Seçilmeli

Radyant tüplü ısıtma her zaman doğru seçim değildir. Dengeleri anlamak mühendislerin doğru kararı vermesine yardımcı olur:

Karar kuralı basittir: Proses belirli bir fırın atmosferi veya temiz bir iş parçası yüzeyi gerektiriyorsa, radyant tüplü ısıtma, biraz daha yüksek sermaye maliyetine bakılmaksızın teknik olarak doğru çözümdür. Yüzey oksidasyonunun tolere edilebildiği ve bir sonraki adımda ortadan kaldırıldığı toplu yeniden ısıtma için doğrudan ateşleme daha ekonomiktir.
