Fransız Müşteriye Özel 1.4849 Isıl İşlem Sepetleri

Müşteri Örnek Olay İncelemesi | Mühendislik Tasarımı, İmalatı, Denetimi ve Teslimatı
Müşteri Konumu: Fransa
Ürün: Özel Isıl İşlem Sepeti
Malzeme: 1.4849 Isıya Dayanıklı Paslanmaz Çelik
Genel Yükseklik: 100 mm
Kullanılabilir İç Yükseklik: Yaklaşık. 60 mm
miktar: 7 adet
Proje Kapsamı: Mühendislik Tasarımı → 3D Modelleme → İmalat → Son Denetim → Teslimat
Üretici: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alaşımı)

Projeye Genel Bakış
FH® Alaşımı, Fransız bir müşteriden 1.4849 ısıya dayanıklı paslanmaz çelikten üretilen özel ısıl işlem sepetleri için bir talep aldı.
Müşteri, standart bir fırın sepeti sağlamak yerine, FH® Alaşımı'un belirtilen kullanılabilir alan ve toplam yüksekliğe göre özelleştirilmiş bir yapı geliştirmesini talep etti.

Temel boyut gereksinimleri şunlardı:

• Toplam sepet yüksekliği: 100 mm

• Kullanılabilir iç yükseklik: yaklaşık 60 mm

• Malzeme: 1.4849

• miktar: 7 pcs

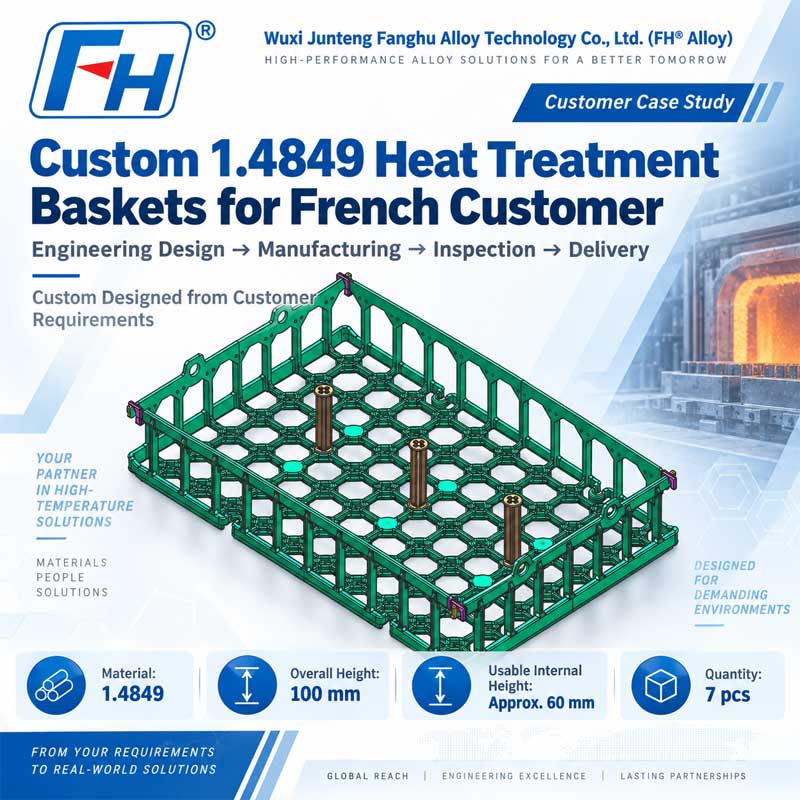

FH® Alaşımı mühendislik ekibi, bu gereksinimlere dayanarak sepet yapısını geliştirdi ve bu örnekte gösterilen son 3D ürün modelini tamamladı.
Tasarım onayından sonra proje imalat, son kalite kontrol ve sevkiyat aşamalarına geçti.

Müşteri Gereksinimleri
Müşterinin, iş parçalarını yüklemek için yeterli kullanılabilir iç alanı korurken nispeten düşük profilli bir ısıl işlem sepetine ihtiyacı vardı.

Bu nedenle zorluk, yalnızca 100 mm yüksekliğinde bir sepet üretmek değil, aynı zamanda pratik ve stabil bir ısıl işlem fikstür yapısını korurken gerekli iç kullanılabilir yükleme yüksekliğini elde etmekti.

FH® Alloy'dan Mühendislik Tasarımı
FH® Alloy, müşterinin boyutsal gereksinimlerine göre açık yük taşıyan tabanlı ve güçlendirilmiş çerçeveli özel bir sepet geliştirdi.

Nihai 3D model birkaç önemli yapısal unsuru içermektedir.
1. Açık Izgara Taban Yapısı
Sepetin alt kısmında açık ızgara tipi bir tasarım kullanılıyor.

Bu yapı şunları sağlamaya yardımcı olur:

• dağıtılmış iş parçası desteği,

• Gereksiz sepet ağırlığının azaltılması,

• Geliştirilmiş fırın atmosferi sirkülasyonu,

• ve pratik bir yük taşıyan çerçeve.


Birbirine bağlı destek bölümleri, yükleri izole alanlarda yoğunlaştırmak yerine sepet boyunca dağıtmaya da yardımcı olur.

2. Düşük Profilli Yan Çerçeve
Toplam sepet yüksekliği 100 mm ile sınırlı olduğundan yan yapının dikkatli tasarlanması gerekiyordu.

Sepetin yaklaşık olarak muhafaza edilmesi gerekiyordu:
60 mm kullanılabilir iç yükseklik
alt kısım, çerçeve ve destekleyici bileşenler için yeterli yapısal bölüm bırakılırken.
Bu nedenle nihai tasarım aşağıdakileri dengeler:
Toplam Yükseklik Kullanılabilir Yükleme Alanı Yapısal Stabilite
sadece yan duvar yüksekliğini maksimuma çıkarmak yerine.

3. Güçlendirilmiş Çevresel Yapı
Çevreleyen çerçeve sepete ilave sağlamlık sağlar.
Nihai model, taban yapısına bağlanan dikey olarak desteklenen yan bölümleri kullanarak taşıma ve fırın servisi sırasında sepetin geometrisinin korunmasına yardımcı olur.
Yan yapı aynı zamanda iş parçalarının yükleme alanının dışına çıkmasını önlemeye de yardımcı olur.

4. Dahili Destek / Konumlandırma Noktaları
Nihai tasarım birkaç dikey iç destek pozisyonunu içerir.
Bu özellikler aşağıdaki konularda yardımcı olabilir:
fikstür konumlandırma,
dahili destek,
istifleme veya montaj gereksinimleri,
ve sepet bileşenleri arasında gerekli yapısal ilişkinin sürdürülmesi.
Konumları üretimden sonra eklenmek yerine mühendislik aşamasında 3D modele dahil edildi.

Neden 1,4849 Seçildi
Müşteri bu proje için 1.4849 ısıya dayanıklı paslanmaz çelik tercih etti.
1.4849, yüksek sıcaklık performansının gerekli olduğu endüstriyel fırın bileşenleri ve ısıl işlem takımlarında yaygın olarak kullanılır.

Fırın sepeti uygulamaları için malzeme aşağıdaki gibi avantajlar sunar:

• iyi yüksek sıcaklık dayanımı,

• oksidasyon direnci,

• termal kararlılık,

• ve tekrarlanan ısıl işlem döngülerine uygunluk.


Ancak ısıl işlem takımları için malzeme seçimi tek başına yeterli değildir.
Sepet yapısı, kesit kalınlığı, destek düzeni ve yük dağılımı da servis performansının belirlenmesinde önemli rol oynamaktadır.
Bu nedenle FH® Alloy, fikstür tasarım sürecinde malzeme ve yapıyı birlikte değerlendirir.

Müşteri İhtiyaçlarından Nihai 3D Modele
Proje müşterinin boyut ve malzeme gereksinimleriyle başladı.
FH® Alloy daha sonra bu gereksinimleri üretime hazır bir sepet tasarımına dönüştürdü.

Mühendislik iş akışı şunları içeriyordu:
Müşteri Gereksinimleri
↓
Boyutsal Analiz
↓
Yapısal Tasarım
↓
3D Modelleme
↓
Tasarım Onayı
↓
İmalat
Nihai 3D model, müşterinin ve FH® Alloy üretim ekibinin imalattan önce sepet yapısını net bir şekilde incelemesine olanak tanıdı.

İmalat Process
Tasarım onaylandıktan sonra FH® Alloy, 7 özel ısıl işlem sepetinin üretimine geçti.
Üretim süreci, aşağıdakilere dikkat edilerek onaylanmış tasarıma göre kontrol edildi:

• genel boyutlar,

• yapısal geometri,

• bağlantı konumları,

• çerçeve hizalaması,

• ve son montaj durumu.


Amaç, bitmiş sepetlerin mühendislik modeline ve müşteri gereksinimlerine uygun olmasını sağlamaktı.

Nihai Kalite Kontrolü
Sevkiyattan önce FH® Alloy, tamamlanan sepetlerin son denetimini gerçekleştirdi.
Denetim aşağıdakiler de dahil olmak üzere temel öğelere odaklandı:
Boyutsal Muayene
Belirtilen 100 mm toplam yükseklik ve gerekli dahili yükleme alanı dahil olmak üzere ana sepet boyutlarının doğrulanması.
Yapısal Muayene
Sepet çerçevesinin, taban yapısının, destek elemanlarının ve bağlantı alanlarının kontrol edilmesi.
Görünüm Denetimi
Genel üretim kalitesinin ve yüzey durumunun incelenmesi.
Çizim Uygunluğu
Bitmiş ürünler sevkıyattan önce onaylanmış mühendislik tasarımına göre kontrol edildi.
Ancak son inceleme tamamlandıktan sonra sepetler teslimat için hazırlandı.

Proje Özellikleri

Projenin Öne Çıkan Noktaları
Özel Mühendislik Tasarımı
Yapı, standart bir sepetten uyarlanmak yerine müşterinin gerçek boyut gereksinimlerine göre geliştirildi.
100 mm Düşük Profilli Yapı
Sepet, yaklaşık 60 mm'lik dahili kullanılabilir alan sağlarken kompakt bir genel yüksekliği koruyacak şekilde tasarlandı.
1.4849 Isıya Dayanıklı Malzeme
Belirtilen malzeme zorlu ısıl işlem uygulamaları için seçilmiştir.
Projenin Yürütülmesini Tamamlayın
FH® Alloy iş akışının tamamını yönetti:
Tasarım → 3D Çizim → İmalat → Denetim → Sevkiyat
Küçük Adet Özel Üretim
Müşteriye özel tasarıma göre toplam 7 adet sepet üretildi.

Yap-to-Baskı Üretiminden Daha Fazlası
Birçok ısıl işlem fikstürü tedarikçisi yalnızca tamamlanmış müşteri çizimlerine göre üretim yapar.
Bu Fransız projesi için FH® Alloy, müşteriye mühendislik tasarımı aşamasından itibaren destek verdi.
Müşteri temel boyut ve malzeme gereksinimlerini sağladı ve FH® Alloy, üretime geçmeden önce sepet yapısını ve son 3D modeli geliştirdi.

Bu yetenek, aşağıdakilere ihtiyaç duyan müşterileri desteklememize olanak tanır:

• yeni fikstür geliştirme,

• yapısal optimizasyon,

• özel sepet boyutları,

• özel yükleme yükseklikleri,

• malzemeye özel fırın takımları,

• ve düşük hacimli özelleştirilmiş üretim.


Özel Isıl İşlem Sepetis by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alaşımı) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Isıl İşlem Sepetleri

• Fırın Tepsileri

• Isıl İşlem Armatürleri

• Vakum Fırını Armatürleri

• Sürekli Fırın Sepetleri

• Ocak Fırını Armatürleri

• İstiflenebilir Fırın Aletleri

• Özel Isıya Dayanıklı Alaşım Bileşenleri


Müşteriler tam bir çizim sunabilir veya aşağıdaki gibi önemli proje bilgilerini sağlayabilirler:
Fırın Tipi Sepet Boyutu Çalışma Sıcaklığı Yük Malzemesi İş Parçası Bilgisi
FH® Alloy daha sonra özelleştirilmiş bir fırın işleme çözümü geliştirebilir.
