Yağ Söndürme için Özel Karbonlama Fırını Taban Tepsileri | FH® Alaşımı

Polonyalı bir Müşteri için Özel Ağır Hizmet Isıl İşlem Taban Tepsileri
Müşteri Örnek Olay İncelemesi | Mühendislik Tasarımı, İmalatı ve Teslimatı
Müşteri Konumu: Polonya
Ürün: Özel Isıl İşlem Taban Tepsileri
Uygulama: Karbonlama ve Yağ Söndürme
Tasarlanan Boyutlar:

• 1400 × 1600 × 70mm

• 1400×2200×70mm


Maksimum Proses Sıcaklığı: 1000°C
Yağ Söndürme Sıcaklığı: Yaklaşık. 100°C
Fırın Yükü: Fırın boyutuna bağlı olarak 2,8 tona kadar
Hizmet Kapsamı: Mühendislik Tasarımı İmalat Teslimatı
Üretici: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alaşımı)

Projeye Genel Bakış
FH® Alloy, Polonya'daki bir müşteri için özelleştirilmiş bir ısıl işlem taban tepsisi projesini tamamladı.
Geleneksel baskıya üretim siparişinden farklı olarak müşterinin tepsi çizimleri tamamlanmamıştı. Bunun yerine ana fırın çalışma koşullarını, yükleme boyutlarını, ısıl işlem sürecini ve gerekli fırın yükünü sağladılar.
Bu teknik girdilere dayanarak FH® Alloy, tepsi yapılarının geliştirilmesinden, mühendislik çizimlerinin hazırlanmasından, bitmiş ürünlerin üretilmesinden ve sevkiyatın düzenlenmesinden sorumluydu.
Bu proje için iki ana tepsi boyutu geliştirildi:

• 1400 × 1600 × 70mm

• 1400×2200×70mm


Tepsiler, 1000°C'ye kadar sıcaklıklarda zorlu bir karbonlama işlemi ve ardından yaklaşık 100°C'deki söndürme yağına daldırma için tasarlandı.

Müşteri Çalışma Koşulları
Müşteri, FH® Alloy'u aşağıdaki uygulama verileriyle birlikte sağladı.

Müşteri Sorunu: Bitmiş Çizim Yok
Bu projenin en önemli özelliklerinden biri Polonyalı müşterinin mevcut bir üretim çizimini sunmamasıydı.

Müşteri esas olarak şunları sağladı:

• fırın yükleme boyutları,

• karbürleme sıcaklığı,

• söndürme koşulları,

• Beklenen fırın yükü,

• gerekli tepsi boyutları,

• ve çıkarılabilir sütunlar için işlevsel gereksinimler.


Bu nedenle FH® Alloy'un bu çalışma parametrelerini pratik ve üretilebilir bir tepsi yapısına dönüştürmesi gerekiyordu.
Bu, basit boyutlu kopyalama yerine mühendislik değerlendirmesi gerektiriyordu.

Mühendislik Zorlukları: Büyük Boy Ağır Yük Termal Döngüsü
Tepsiler nispeten büyüktü, özellikle 1400×2200×70 mm'lik versiyon.
Yüksek sıcaklıklarda ağır yükler altında çalışan büyük fırın tepsileri çeşitli mühendislik riskleriyle karşı karşıyadır.

Yüksek Sıcaklık Deformasyonu
1000°C'ye yaklaşan karbürleme sıcaklıklarında, ısıya dayanıklı alaşımların mekanik mukavemeti, oda sıcaklığı koşullarına kıyasla azalır.
Destek yapısı uygun şekilde tasarlanmazsa tepside aşağıdaki sorunlar yaşanabilir:

• sarkma,

• büküm,

• yerel deformasyon,

• veya kalıcı boyutsal bozulma.


1400 × 2200 mm büyüklüğündeki bir tepsi için bu özellikle önem kazanmaktadır.

Ağır Fırın Yükleme
Müşterinin işletme bilgilerine göre fırın yükleme koşulları aşağıdakilere ulaşabilir:

• 2200 × 1400 mm fırın konfigürasyonu için 2,8 ton

• 1600 × 1400 mm konfigürasyonu için yaklaşık 2 ton


Müşteri ayrıca belirli uygulamalarda tepsi yükleme gereksiniminin fırının genel yüklü durumuna yakın olabileceğini de belirtti.
Bu, tepsi tasarımının geniş bir yüzey alanı boyunca etkili yük dağılımı sağlamasını gerektiriyordu.

Yağ Söndürme Sırasında Hızlı Sıcaklık Değişimi
Isıl işlem döngüsü şunları içerir:
1000°C'ye kadar karbonlama → Yaklaşık 100°C'de Yağ Söndürme
Bu önemli bir sıcaklık farkını temsil eder.
Bu döngülere tekrar tekrar maruz kalmak şunları yaratabilir:

• termal stres,

• termal yorgunluk,

• distorsiyon,

• Eklem çevresindeki stres konsantrasyonu,

• ve kademeli yapısal bozulma.


Bu nedenle tepsi yapısının hem statik yüklemeyi hem de tekrarlanan termal döngüyü dikkate alması gerekiyordu.

FH® Alaşım Mühendisliği Tasarımı
FH® Alloy, müşterinin fırın boyutlarına ve yük koşullarına göre iki özelleştirilmiş tepsi yapısı geliştirdi.

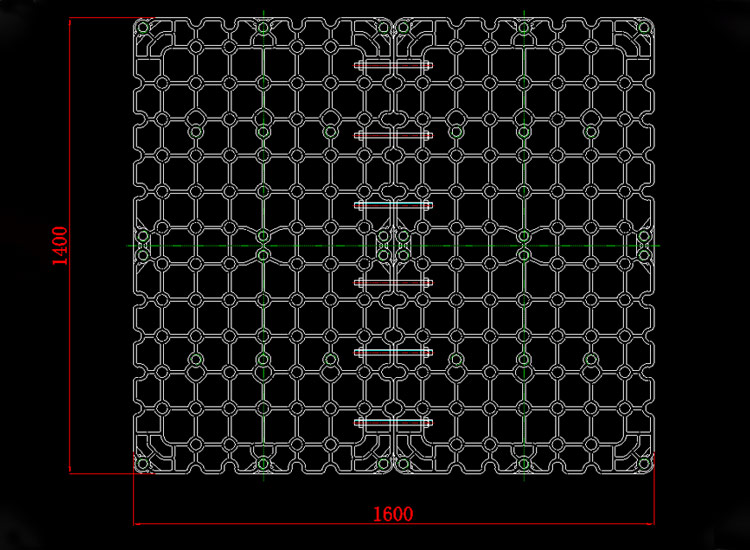

1400×1600×70 mm Taban Tepsisi
İlk tepsi genel boyutları şu şekilde tasarlandı:
1400 × 1600 × 70mm
Yapı, yükü tepsi yüzeyi boyunca dağıtmak için tekrarlanan ızgara tipi yük taşıma düzenini kullanır.
Tasarım ayrıca tepsinin gerektiğinde çıkarılabilir dikey sütunlarla birlikte çalışabilmesi için stratejik olarak konumlandırılmış bağlantı ve destek konumlarını da içerir.
Temel tasarım hedefleri şunları içeriyordu:

• yüksek sıcaklık sertliği,

• yük dağıtımı,

• desteklenmeyen aralığın azaltılması,

• çıkarılabilir sütunlarla uyumluluk,

• ve pratik fırın yükleme.

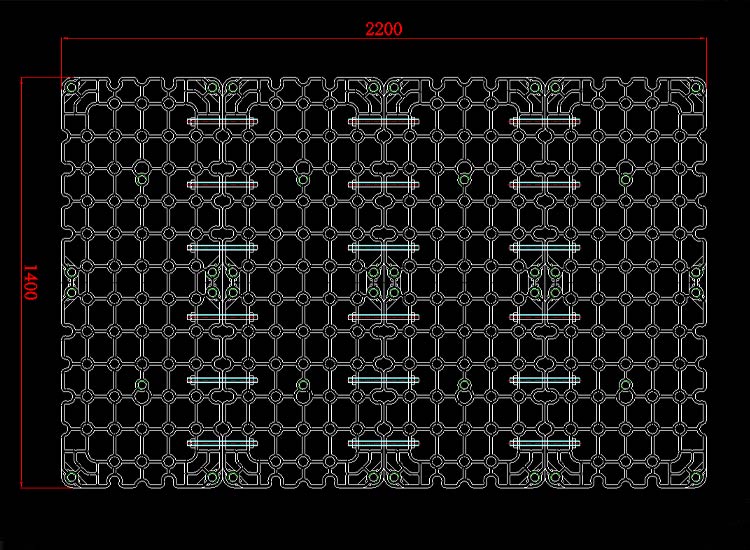

1400×2200×70mm Base Tray
İkinci tasarım daha büyük bir tepsiydi:
1400×2200×70mm
Artan uzunluk nedeniyle yapısal kontrol daha da önemli hale geldi.
Nihai çizim, daha geniş çalışma alanı üzerinde stabiliteyi korumak için birden fazla yapısal bölümü ve takviye edici bağlantıları içeriyordu.
2200 mm'lik versiyon, yaklaşık 2,8 tona kadar yüklerin olduğu fırın koşulları için geliştirildi.
Mühendislik odağı şunları içeriyordu:

• uzun açıklıklı deformasyonun kontrol edilmesi,

• Yük aktarımının iyileştirilmesi,

• Stresin yapıya dağıtılması,

• ve pratik taşıma ve montajın sürdürülmesi.


Izgara Tipi Yapısal Tasarım
Her iki tepsi konsepti de açık ızgara yapısını kullanır.
Bu tip yapı ısıl işlem uygulamalarında birçok avantaj sağlar.
Geliştirilmiş Yük Dağıtımı
Birbirine bağlı destek kirişleri, stresi az sayıda elemanda yoğunlaştırmak yerine, yüklerin birden fazla yapısal yol boyunca aktarılmasına yardımcı olur.
Azaltılmış Kendi Ağırlığı
Açık yapı, tepsinin tamamını gereksiz yere sağlam ve ağır hale getirmeden yüksek yapısal verimlilik sağlar.
Daha İyi Süreç Sirkülasyonu
Açık geometri, fırın atmosferinin ve söndürme ortamının tepsi içerisinde daha etkili bir şekilde hareket etmesine olanak tanır.
Termal Genleşme Yönetimi
Düzgün tasarlanmış bir ızgara yapısı, tekrarlanan ısıtma ve soğutma döngüleri sırasında termal genleşmenin dengelenmesine yardımcı olabilir.

Çıkarılabilir Sütun Tasarımı
Müşteri özellikle şunları talep etti:

• Yüke bağlı olarak kolaylıkla çıkarılabilen kolonlar.


Bu nedenle FH® Alloy, tepsi tasarımına sütun montaj konumlarını dahil etti.
Bu, müşterinin fikstürü farklı yükleme gereksinimlerine göre yapılandırmasına olanak tanır.
Ek dikey desteğe ihtiyaç duyulduğunda kolonlar belirlenen konumlara monte edilebilir.
Üretim kurulumu gerektirmediğinde sütunlar kaldırılabilir.
Bu, tamamen sabit bir fikstür yapısına kıyasla daha fazla esneklik sağlar.

Gerçek Fırın Yüküne Göre Tasarım
Bu projedeki en önemli husus, farklı fırın boyutlarının farklı yükleme kapasitelerine sahip olmasıydı.
Örneğin:
2200×1400 Fırın
Yaklaşık fırın yükü:
2,8 ton
1600×1400 Fırın
Yaklaşık fırın yükü:
2 ton
FH® Alloy, her fırın boyutu için tamamen aynı yapıyı kullanmak yerine aşağıdakiler arasındaki ilişkiyi değerlendirdi:
Tepsi Boyutu Fırın Yükü Destek Konumu Yüksek Sıcaklık Koşulları
ve tasarımları buna göre geliştirdik.

Çalışma Parametrelerinden Nihai Mühendislik Çizimlerine
Bu proje tam bir mühendislik sürecini takip etti.
Müşteri Fırın Bilgileri
↓
Isıl İşlem Proses İncelemesi
↓
İhtiyaç Analizi Yükleniyor
↓
Yapısal Konsept Geliştirme
↓
Çıkarılabilir Sütun Konumlandırması
↓
Mühendislik Çizimi
↓
İmalat
↓
Muayene
↓
Sevkiyat
Müşteri, bitmiş çizimler yerine fırın koşullarını sağladı ve FH® Alloy, bu gereksinimleri üretime hazır iki taban tepsisi tasarımına dönüştürdü.

Proje Özellikleri

Bu Proje Neden Yap-Baskı İmalatından Farklı?
Birçok ısıl işlem fikstür projesi, eksiksiz bir müşteri çizimiyle başlar.
Bu proje olmadı.
Polonyalı müşteri proses ve fırın bilgilerini sağlarken, FH® Alloy bu gereksinimleri uygulanabilir bir mühendislik çözümüne dönüştürme sorumluluğunu üstlendi.
Bu nedenle proje, FH® Alloy'un aşağıdaki konulardaki yeteneğini göstermektedir:

• uygulama analizi,

• yapısal gelişme,

• büyük boyutlu tepsi tasarımı,

• ağır yük fikstür mühendisliği,

• çıkarılabilir destek tasarımı,

• çizim hazırlığı,

• imalat,

• ve son teslimat.


Bu yetenek, fırın koşullarını bilen ancak henüz kesinleşmiş bir fikstür çizimi olmayan müşteriler için özellikle değerlidir.

FH® Alloy'dan Özel Isıl İşlem Tepsisi Tasarımı
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® Alaşımı) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
Ürün yelpazemiz şunları içerir:

• Isıl İşlem Taban Tepsileri

• Karbonlama Fırını Tepsileri

• Yağ Söndürme Armatürleri

• Isıl İşlem Sepetleri

• Fırın Armatürleri

• Sürekli Fırın İşleme

• Vakum Fırını Armatürleri

• Ocak Fırını Armatürleri

• Özel Isıya Dayanıklı Alaşım Bileşenleri


Müşteriler tam çizimleri veya aşağıdakiler gibi temel mühendislik bilgilerini sağlayabilir:
Fırın Boyutu Sıcaklık Yükü Isıl İşlem Prosesi Soğutma Yöntemi İş Parçası Bilgileri
FH® Alloy daha sonra projeyi mühendislik tasarımından üretime kadar destekleyebilir.

Özel Ağır Hizmet Fırın Tepsisine mi ihtiyacınız var?
Mevcut fırın tepsiniz yüksek sıcaklık veya ağır yük koşulları altında deforme oluyorsa veya fırın parametreleriniz varsa ancak bitmiş fikstür çizimi yoksa, FH® Alloy özelleştirilmiş bir çözüm geliştirmeye yardımcı olabilir.
Mühendislik değerlendirmesi için lütfen şunları sağlayın:

• fırın tipi,

• fırın yükleme boyutları,

• maksimum çalışma sıcaklığı,

• ısıl işlem süreci,

• söndürme yöntemi,

• fırın yükü,

• iş parçası ağırlığı,

• gerekli tepsi boyutları,

• sütun veya istifleme gereksinimleri,

• ve varsa mevcut fikstür fotoğrafları.


FH® Alloy, mühendislik tasarımından bitmiş üretim ve teslimata kadar özel fırın takımlarını destekler.
