FH® 1.4848 Kuyu Tipi Fırın Fikstür Sistemi
Temel Faydalar
- Orijinal 1.4848 (ZG40CR25Ni20Si2)
310S'den daha yüksek nikel, krom ve silikon içeriği – 1050°C'ye kadar sıcaklıklarda olağanüstü sürünme mukavemeti ve anti-karbürizasyon. - Komple Sistem Çözümü
Taban tepsisi ara sepetlerin üst ızgarası – istikrarlı istifleme ve optimum gaz akışı için entegre bir sistem olarak tasarlanmıştır. - Ağır Yük Rulmanı
Güçlendirilmiş kaburga yapıları ve destek ayakları ağırlığı eşit şekilde dağıtır; orta sarkma olmadan uzun parça yığınlarını veya birden fazla sepeti destekler. - Karbürizasyon Önleme Performansı
Yüksek silikon içeriği (%1,5–2,5), karbon nüfuzuna karşı bir SiO₂ bariyeri oluşturur ve zengin karbürleme atmosferlerinde servis ömrünü uzatır. - Gaz Sirkülasyonu Optimize Edildi
Taban tepsisindeki yükseltilmiş ayaklar açık ızgara desenleri, sıcak gazın tüm yüzeylerin etrafından akmasını sağlar; alttan üste eşit ısıtma. - Özel Yapılandırma
Dairesel veya dikdörtgen – fırınınızın iç çapına tam olarak uyar. Büyük çaplar için segmentli seçenekler.
Teknik Özellikler
| Parametre | Değer |
| Malzeme | 1.4848 (ZG40Cr25Ni20Si2) – sertifikalı |
| Maks. sürekli sıcaklık | 1050°C |
| Kısa vadeli tepe sıcaklığı. | 1100°C |
| Maks. toplam yük | 500 – 2000 kg (tasarıma bağlı) |
| imalat | Hassas lazer/TIG kaynağı veya hassas döküm |
| Şekil | Dairesel (standart) veya dikdörtgen |
| Standart çaplar | 600 mm, 800 mm, 1000 mm, 1200 mm (özel olarak mevcuttur) |
| Beklenen servis ömrü | 400 – 600 karbonlama döngüsü |
| Malzeme test certificate (MTC) weld/cast inspection report included with every FH® system | |
Neden FH® 1.4848 Kuyu Tipi Fırın Armatürlerini Seçmelisiniz?
1. 1.4848 – Kuyu Tipi Fırınlar için Üstün Seçim
| Mülkiyet | 310S | 1.4848 | Avantaj |
| 1000°C'de sürünme mukavemeti | Temel | %40 | Daha az sarkma |
| Anti-karbürizasyon | Orta | Yüksek | Zengin atmosferde daha uzun ömür |
| Oksidasyon direnci | iyi | Mükemmel | Daha az ölçeklendirme |
| Termal yorulma direnci | iyi | Üstün | Daha az çatlak |
| Tipik çevrim ömrü | 150–250 | 400–600 | 400–600 |
2. Komple Sistem – Birlikte Çalışmak Üzere Tasarlandı
| Bileşen | İşlev | Temel Özellik |
| Taban tepsisi | Temel, gaz akışı | Yükseltilmiş ayaklar, güçlendirilmiş kaburgalar |
| İstifleme sepetleri | Parça muhafazası | Açık ızgara, pürüzsüz kenarlar |
| Üst ızgara | Üst katmanı güvenli hale getirin | Ağırlık tutma, devrilme önleyici |
3. Anti-Karbürizasyon Teknolojisi
Kuyu tipi fırınların karbürlenmesinde, karbon sıradan donanımlara nüfuz eder ve bunları kırılganlaştırır. FH® 1.4848 fikstürlerinin özellikleri:
- Yüksek silikon içeriği – stabil bir SiO₂ bariyeri oluşturur
- Ön oksidasyon işlemi – koruyucu Cr₂O₃ katmanı oluşturur
- Yoğun yüzey kalitesi – karbon yapışmasını azaltır
4. Kuyu Tipi Fırın Zorlukları için Tasarlandı
| Mücadele | FH® Çözümü |
| Ağır yığınlar (2-3 metre yüksekliğinde) | Güçlendirilmiş kaburgalar yüksek sürünme mukavemetli alaşım |
| Alt katman dengesiz ısıtma | Yükseltilmiş ayaklar açık ızgara desenleri |
| Üstten erişimin zor kaldırılması | Büyük çaplar için segmentli seçenekler |
| Termal bisiklet stresi | Yuvarlatılmış köşeler gerilimi giderilmiş kaynaklar |
Uygulamalar
- Kuyu tipi/çukur karbonlama fırınları
- Kuyu tipi karbonitrasyon fırınları
- Kuyu tipi tavlama fırınları (yüksek sıcaklık)
- Kuyu tipi sertleştirme fırınları
- Parçalar: büyük dişliler, miller, halkalar, kalıplar, takımlar, ağır dökümler, uzun borular
Malzeme Sınıfı Tablosu:
| Isıya Dayanıklı Çelik | |||||||||||||
| / | Büyük Britanya | DİN | ASTM | JIS | Kimyasal Bileşim (%) | Maksimum Çalışma Sıcaklığı | |||||||
| C | Si | Mn | Cr | Ni | Nb/Cb | Ay | Diğer | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050°C |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950°C |
| 3 | ZG30Cr28Ni10 | - | O | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050°C |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050°C |
| 5 | ZG30Cr28Ni16 | - | merhaba | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100°C |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | Hong Kong | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100°C |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100°C |
| 8 | ZG40Cr19Ni39 | 1.4865 | HÜ | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020°C |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000°C |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100°C |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0,50 | - | 1100°C |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050°C |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100°C |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050°C |
| 15 | ZG45Cr12Ni60 | - | donanım | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100°C |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100°C |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48.0 - 52.0 | 1200°C |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co:48.0 - 52.0 | 1200°C |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | G:4,0 - 5,5 | 1200°C |

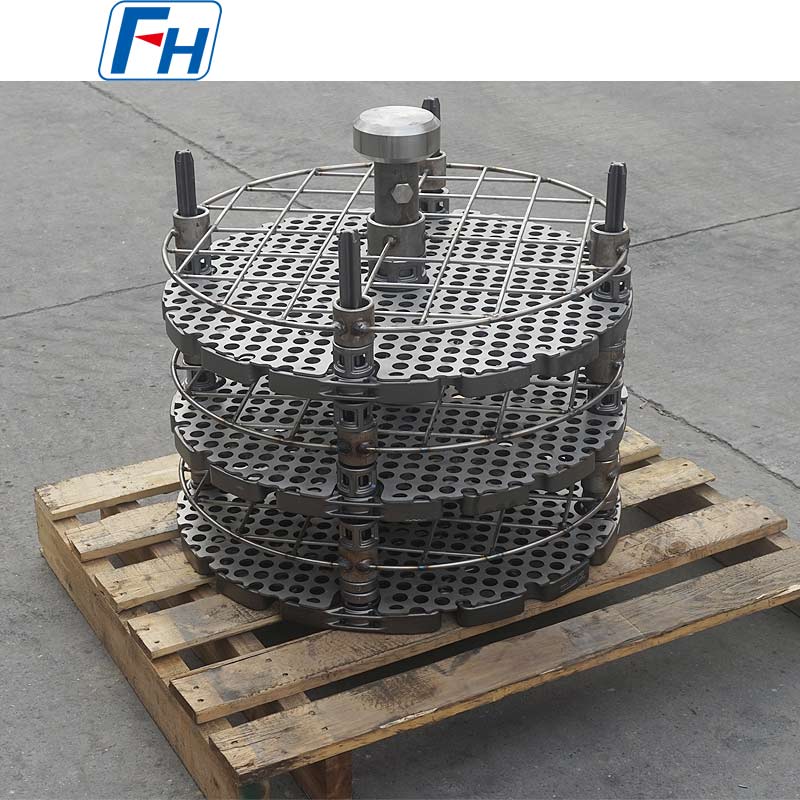

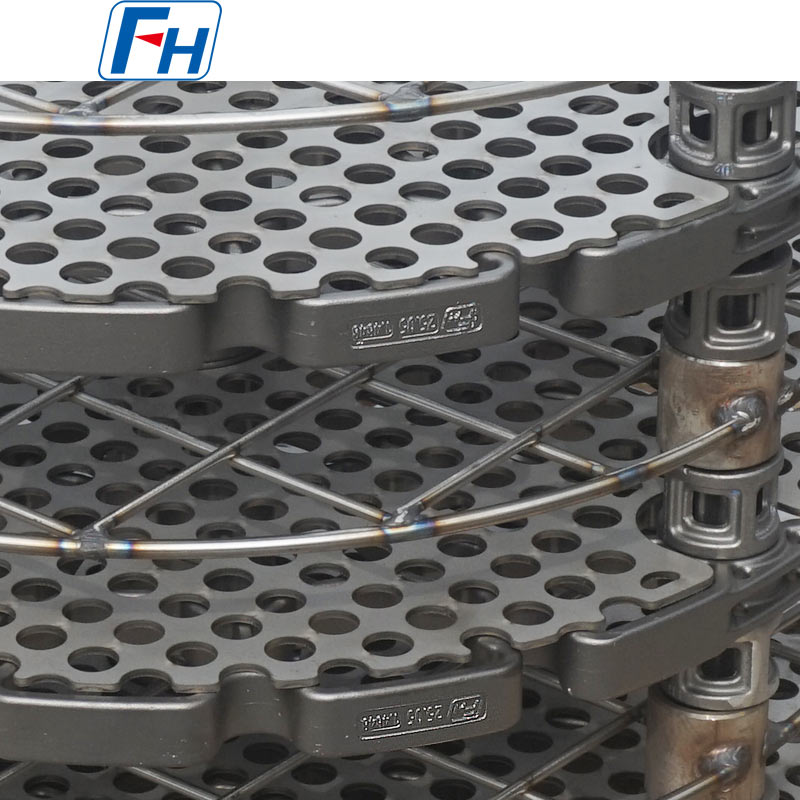

FH® Isıl İşlem Armatürlerinin Orijinal Fotoğrafları
Sipariş Süreci
- Fırının iç çapını (veya LxW), derinliğini ve erişim yöntemini sağlayın
- Parça boyutlarını, parti başına maksimum yük ağırlığını ve çalışma sıcaklığını paylaşın
- Atmosferi belirtin (karbürleme, karbonitrasyon, tavlama, vb.)
- FH® mühendisleri eksiksiz sistem tasarımı 3D düzeni önerir
- Bileşen miktarlarını onaylayın (bir taban tepsisi sayıda sepet)
- Üretim: 15–25 iş günü
- Teslimat şunları içerir: MTC, denetim raporları, istifleme şeması, bakım kılavuzu
SSS:
S1: Eksiksiz bir FH® kuyu tipi fırın fikstür sistemi neleri içerir?
C: Standart bir sistem üç bileşenden oluşur:
- Taban tepsisi – gaz dolaşımı için yükseltilmiş ayaklarla fırının tabanına oturur
- İstifleme sepetleri – parçaları tutun, üst üste istifleyin
- Üst ızgara – üst katmanı korur ve devrilmeyi önler
Tüm bileşenler, istikrarlı istifleme ve eşit ısıtma için birlikte çalışacak şekilde tasarlanmıştır. Özel konfigürasyonlar mevcuttur.
S2: Kuyu tipi fırınım için doğru fikstür boyutunu nasıl belirlerim?
C: Üç ölçüme ihtiyacımız var:
- İç çap (veya dikdörtgen fırınlar için uzunluk × genişlik)
- Kullanılabilir derinlik (fırın tabanından en düşük girişim noktasına kadar)
- Üst açıklık çapı (montaj boşluğu için)
FH® daha sonra gaz akışı ve termal genleşme için uygun açıklığa sahip armatürler tasarlayacaktır.
S3: Taban tepsisinde neden yükseltilmiş ayaklara ihtiyacım var?
C: Yükseltilmiş ayaklar, taban tepsisi ile fırın tabanı arasında bir boşluk (tipik olarak 50-150 mm) oluşturur. Bu, sıcak gazın veya atmosferin en alt sepetin altından akmasını sağlayarak aşağıdan yukarıya doğru eşit bir ısıtma sağlar. Ayaklar kaldırılmadığında alt katman daha yavaş ve dengesiz bir şekilde ısınır.
S4: FH® armatürleri hem karbürleme hem de nitrürleme fırınlarında kullanılabilir mi?
C: Evet, FH® her iki uygulama için de fikstür çözümleri sunmaktadır. Ancak mümkün olduğunda her atmosfer tipi için özel armatürler öneriyoruz; karbürleme ve nitrürleme arasında geçiş yapmak yüzey bozulmasını hızlandırabilir. En uygun tasarımı önerebilmemiz için lütfen sipariş verirken atmosferinizi belirtin.
S5: Kuyu tipi fırınımın küçük bir üst açıklığı var. Büyük armatürleri nasıl kurabilirim?
C: Üst açıklığı iç çaptan küçük olan fırınlar için FH® bölümlü tasarımlar sunmaktadır:
- Parçalı taban tepsileri (3-4 birbirine kenetlenen parça)
- Bölünmüş veya menteşeli sepetler
Bunlar üst açıklıktan parça parça monte edilir ve fırının içine monte edilir. Fırın girişine gerek yoktur.
S6: Hasarlı FH® armatürlerini onarabilir misiniz?
C: Evet, yerel hasar için:
- Çatlak kaynaklar yeniden kaynak yapılabilir (FH® veya yetkili atölye tarafından)
- Küçük sarkma onarılamaz; değiştirilmesi önerilir
- Ciddi derecede karbürlenmiş veya nitrürlenmiş armatürler kırılgan hale gelir ve değiştirilmeleri gerekir
Onarım değerlendirmesi için fotoğraflarla birlikte FH® ile iletişime geçin.
