FH® Kuyu Tipi Fırın Fikstür Sistemi | Taban Tepsisi İstifleme Sepetleri Izgarası
Temel Faydalar
- Komple Sistem Çözümü
Taban tepsisi ara sepetlerin üst ızgarası – istikrarlı istifleme ve optimum gaz akışı için entegre bir sistem olarak tasarlanmıştır. - Ağır Yük Rulmanı
Güçlendirilmiş kaburga yapıları ve destek ayakları ağırlığı eşit şekilde dağıtır; orta sarkma olmadan uzun parça yığınlarını veya birden fazla sepeti destekler. - Gaz Sirkülasyonu Optimize Edildi
Taban tepsisindeki yükseltilmiş ayaklar açık ızgara desenleri, sıcak gazın tüm yüzeylerin etrafından akmasını sağlar; alttan üste eşit ısıtma. - Uzun Hizmet Ömrü
Hassas üretim ve gerilimi azaltılmış tasarım, normal çalışma koşulları altında termal yorgunluğa, sürünmeye ve atmosfer saldırılarına karşı dayanıklıdır. - Özel Yapılandırma
Dairesel veya dikdörtgen – fırınınızın iç boyutlarına tam olarak uyar. Büyük çaplar için segmentli seçenekler.
Sistem Bileşenleri
| Bileşen | İşlev | Temel Özellik |
| Taban Tepsisi | Tüm yığının temeli | Gaz akışı için yükseltilmiş ayaklar, yük dağıtımı için güçlendirilmiş kaburgalar |
| İstifleme Sepetleri | Parçaları tutun ve ayırın | Açık ızgara tasarımı, pürüzsüz kenarlar, istiflenebilir arayüz |
| Üst Izgara | Üst katmanı korur | Taşıma sırasında devrilmeyi önler, ağırlığın korunmasını sağlar |
Teknik Özellikler
| Parametre | Değer |
| Çalışma sıcaklığı aralık | 400°C – 1200°C (malzeme seçimine bağlı olarak) |
| Sistem bileşenleri | Taban tepsisi istifleme sepetleri üst ızgara |
| Maks. toplam yük | 500 – 2000 kg (tasarıma bağlı) |
| Şekil | Dairesel (standart) veya dikdörtgen |
| Standart çaplar | 600 mm, 800 mm, 1000 mm, 1200 mm (özel olarak mevcuttur) |
| imalat | Hassas kaynak veya hassas döküm |
| Yüzey kalitesi | Kaynaklı / önceden oksitlenmiş / kumlanmış |
| Çalışma sıcaklığınıza ve atmosferinize göre malzeme seçimi yapılabilir | |
Neden FH® Kuyu Tipi Fırın Armatürlerini Seçmelisiniz?
1. Kuyu Tipi Fırın Zorlukları için Tasarlandı
| Mücadele | FH® Çözümü |
| Ağır yığınlar (2-3 metre yüksekliğinde) | Güçlendirilmiş kaburgalar, yüksek mukavemetli tasarım |
| Alt katman dengesiz ısıtma | Yükseltilmiş ayaklar açık ızgara desenleri |
| Zor üst erişim kurulumu | Büyük çaplar için segmentli seçenekler |
| Termal bisiklet stresi | Yuvarlatılmış köşeler gerilimi azaltılmış yapı |
2. Tüm Yükünüzün Temeli
Taban tepsisi üzerindeki her şeyi destekler. Sarkarsa, çatlarsa veya bozulursa tüm parti tehlikeye girer; parçalar devrilebilir, sepetler sıkışabilir ve ısıtma dengesiz hale gelebilir. FH® taban tepsileri bu kritik rol için özel olarak tasarlanmıştır.
3. Önemli Tasarım Özellikleri
| Özellik | Fayda |
| Güçlendirilmiş kaburga alt kısmı | Ağır yükler altında merkezin sarkmasını önler |
| Yükseltilmiş destek ayakları | Alt katmanın altından gaz akışına izin verir – eşit ısıtma |
| Pürüzsüz üst yüzey | Sepetleri istiflemek için sağlam taban |
| Açık ızgara deseni | Maksimum gaz dolaşımı, minimum termal kütle |
| Yuvarlatılmış köşeler (dikdörtgen) | Stres konsantrasyonunu azaltır |
| Parçalı yapı (büyük çaplar) | Üst açıklık sayesinde kolay kurulum |
4. Temiz Çalışma
- Önceden oksitlenmiş veya kumlanmış yüzey, başlangıçtaki kireçlenmeyi azaltır
- Pürüzsüz kaynak yüzeyleri parça hasarını ve kireç yapışmasını önler
- Parçalar daha temiz çıkar – işlem sonrası temizliği azaltır
Uygulamalar
- Kuyu tipi/çukur karbonlama fırınları
- Kuyu tipi karbonitrasyon fırınları
- Kuyu tipi tav fırınları
- Kuyu tipi sertleştirme fırınları
- Kuyu tipi tavlama fırınları (orta-yüksek sıcaklık)
- Kuyu tipi gaz nitrürleme fırınları
- Parçalar: büyük dişliler, miller, halkalar, kalıplar, takımlar, ağır dökümler, uzun borular
Malzeme Sınıfı Tablosu:
| Isıya Dayanıklı Çelik | |||||||||||||
| / | Büyük Britanya | DİN | ASTM | JIS | Kimyasal Bileşim (%) | Maksimum Çalışma Sıcaklığı | |||||||
| C | Si | Mn | CR | Ni | Nb/Cb | Ay | Diğer | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050°C |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950°C |
| 3 | ZG30Cr28Ni10 | - | O | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050°C |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050°C |
| 5 | ZG30Cr28Ni16 | - | merhaba | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100°C |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | Hong Kong | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100°C |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100°C |
| 8 | ZG40Cr19Ni39 | 1.4865 | HÜ | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020°C |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000°C |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100°C |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0,50 | - | 1100°C |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050°C |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100°C |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050°C |
| 15 | ZG45Cr12Ni60 | - | donanım | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100°C |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100°C |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48.0 - 52.0 | 1200°C |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co:48.0 - 52.0 | 1200°C |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | G:4,0 - 5,5 | 1200°C |

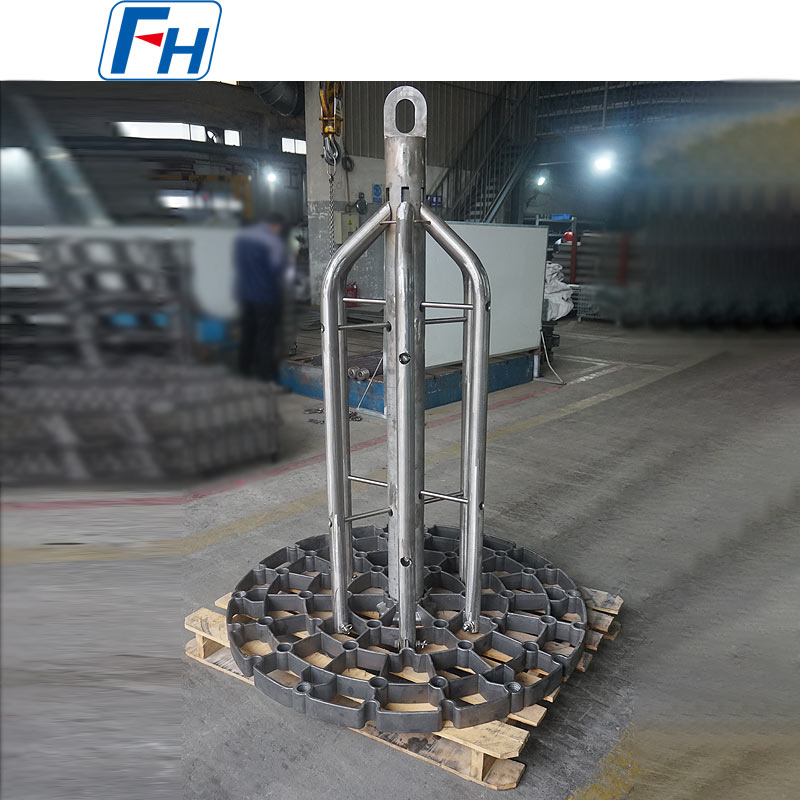

FH® Isıl İşlem Armatürlerinin Orijinal Fotoğrafları
Sipariş Süreci
- Fırının iç çapını (veya LxW), derinliğini ve erişim yöntemini sağlayın
- Parça boyutlarını, parti başına maksimum yük ağırlığını ve çalışma sıcaklığını paylaşın
- Atmosferi belirtin (karbürleme, karbonitrasyon, tavlama, vb.)
- FH® mühendisleri eksiksiz sistem tasarımı 3D düzeni önerir
- Bileşen miktarlarını onaylayın (bir taban tepsisi sayıda sepet)
- Üretim: 15–25 iş günü
- Teslimat şunları içerir: MTC, denetim raporları, istifleme şeması, bakım kılavuzu
SSS:
S: Eksiksiz bir FH® kuyu tipi fırın fikstür sistemi neler içerir?
C: Taban tepsisi istifleme sepetlerinin üst ızgarası – birlikte çalışacak şekilde tasarlanmıştır.
S: Kaç sepet istifleyebilirim?
C: Fırın derinliğine bağlıdır. FH® bunu tasarım sırasında sizin için hesaplar.
Soru: Fikstürler ne kadar sürüyor?
C: Uygun bakım ve normal çalışma koşullarında genellikle 300-600 döngü.
S: Fırınım için özel armatürler yapabilir misiniz?
C: Evet – özel boyutlar, şekiller ve bölümlere ayrılmış tasarımlar bizim uzmanlık alanımızdır.
S: Garantiniz nedir?
C: Üretim hatalarına karşı 12 ay.
