FH® 1.4848 Kuyu Tipi Fırın Fikstür Sistemi

Temel Faydalar

Orijinal 1.4848 (ZG40CR25Ni20Si2)
310S'den daha yüksek nikel, krom ve silikon içeriği – 1050°C'ye kadar sıcaklıklarda olağanüstü sürünme mukavemeti ve anti-karbürizasyon.
Komple Sistem Çözümü
Taban tepsisi ara sepetlerin üst ızgarası – istikrarlı istifleme ve optimum gaz akışı için entegre bir sistem olarak tasarlanmıştır.
Ağır Yük Rulmanı
Güçlendirilmiş kaburga yapıları ve destek ayakları ağırlığı eşit şekilde dağıtır; orta sarkma olmadan uzun parça yığınlarını veya birden fazla sepeti destekler.
Karbürizasyon Önleme Performansı
Yüksek silikon içeriği (%1,5–2,5), karbon nüfuzuna karşı bir SiO₂ bariyeri oluşturur ve zengin karbürleme atmosferlerinde servis ömrünü uzatır.
Gaz Sirkülasyonu Optimize Edildi
Taban tepsisindeki yükseltilmiş ayaklar açık ızgara desenleri, sıcak gazın tüm yüzeylerin etrafından akmasını sağlar; alttan üste eşit ısıtma.
Özel Yapılandırma
Dairesel veya dikdörtgen – fırınınızın iç çapına tam olarak uyar. Büyük çaplar için segmentli seçenekler.

Teknik Özellikler

Parametre	Değer
Malzeme	1.4848 (ZG40Cr25Ni20Si2) – sertifikalı
Maks. sürekli sıcaklık	1050°C
Kısa vadeli tepe sıcaklığı.	1100°C
Maks. toplam yük	500 – 2000 kg (tasarıma bağlı)
imalat	Hassas lazer/TIG kaynağı veya hassas döküm
Şekil	Dairesel (standart) veya dikdörtgen
Standart çaplar	600 mm, 800 mm, 1000 mm, 1200 mm (özel olarak mevcuttur)
Beklenen servis ömrü	400 – 600 karbonlama döngüsü
Malzeme test certificate (MTC) weld/cast inspection report included with every FH® system

Neden FH® 1.4848 Kuyu Tipi Fırın Armatürlerini Seçmelisiniz?
1. 1.4848 – Kuyu Tipi Fırınlar için Üstün Seçim

Mülkiyet	310S	1.4848	Avantaj
1000°C'de sürünme mukavemeti	Temel	%40	Daha az sarkma
Anti-karbürizasyon	Orta	Yüksek	Zengin atmosferde daha uzun ömür
Oksidasyon direnci	iyi	Mükemmel	Daha az ölçeklendirme
Termal yorulma direnci	iyi	Üstün	Daha az çatlak
Tipik çevrim ömrü	150–250	400–600	400–600

2. Komple Sistem – Birlikte Çalışmak Üzere Tasarlandı

Bileşen	İşlev	Temel Özellik
Taban tepsisi	Temel, gaz akışı	Yükseltilmiş ayaklar, güçlendirilmiş kaburgalar
İstifleme sepetleri	Parça muhafazası	Açık ızgara, pürüzsüz kenarlar
Üst ızgara	Üst katmanı güvenli hale getirin	Ağırlık tutma, devrilme önleyici

3. Anti-Karbürizasyon Teknolojisi
Kuyu tipi fırınların karbürlenmesinde, karbon sıradan donanımlara nüfuz eder ve bunları kırılganlaştırır. FH® 1.4848 fikstürlerinin özellikleri:

Yüksek silikon içeriği – stabil bir SiO₂ bariyeri oluşturur
Ön oksidasyon işlemi – koruyucu Cr₂O₃ katmanı oluşturur
Yoğun yüzey kalitesi – karbon yapışmasını azaltır

4. Kuyu Tipi Fırın Zorlukları için Tasarlandı

Mücadele	FH® Çözümü
Ağır yığınlar (2-3 metre yüksekliğinde)	Güçlendirilmiş kaburgalar yüksek sürünme mukavemetli alaşım
Alt katman dengesiz ısıtma	Yükseltilmiş ayaklar açık ızgara desenleri
Üstten erişimin zor kaldırılması	Büyük çaplar için segmentli seçenekler
Termal bisiklet stresi	Yuvarlatılmış köşeler gerilimi giderilmiş kaynaklar

Uygulamalar

Kuyu tipi/çukur karbonlama fırınları
Kuyu tipi karbonitrasyon fırınları
Kuyu tipi tavlama fırınları (yüksek sıcaklık)
Kuyu tipi sertleştirme fırınları
Parçalar: büyük dişliler, miller, halkalar, kalıplar, takımlar, ağır dökümler, uzun borular

Malzeme Sınıfı Tablosu:

Isıya Dayanıklı Çelik
/	Büyük Britanya	DİN	ASTM	JIS	Kimyasal Bileşim (%)								Maksimum Çalışma Sıcaklığı
/	Büyük Britanya	DİN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Ay	Diğer	Maksimum Çalışma Sıcaklığı
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2,00	≤1,00	24.00 - 28.00	4.00 - 6.00	-	≤0,50	-	1050°C
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1,00 - 2,50	≤2,00	19.00 - 23.00	8.00 - 12.00	-	≤0,50	-	950°C
3	ZG30Cr28Ni10	-	O	SCH17	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050°C
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1,00 - 2,50	≤2,00	24.00 - 27.00	11.00 - 14.00	-	≤0,50	-	1050°C
5	ZG30Cr28Ni16	-	merhaba	SCH18	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100°C
6	ZG40Cr25Ni20Si2	1.4848	Hong Kong	SCH21	0,30 - 0,50	≤1,75	≤1,50	23.00 - 27.00	19.00 - 22.00	-	≤0,50	-	1100°C
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2,00	≤2,00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100°C
8	ZG40Cr19Ni39	1.4865	HÜ	SCH20	0,35 - 0,75	≤2,50	≤2,00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020°C
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2,00	≤2,00	15.00 - 19.00	33.00 - 37.00	-	≤0,50	-	1000°C
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2,00	≤2,00	24.00 - 28.00	33.00 - 37.00	0,80 - 1,80	≤0,50	-	1100°C
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1,00 - 2,50	≤2,00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	≤0,50	-	1100°C
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1,00 - 2,50	≤2,00	23.00 - 25.00	23.00 - 25.00	0,80 - 1,80	≤0,50	-	1050°C
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1,00 - 2,50	≤2,00	24.00 - 28.00	33.00 - 37.00	-	≤0,50	-	1100°C
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2,00	19.00 - 21.00	31.00 - 33.00	0,50 - 1,50	≤0,50	-	1050°C
15	ZG45Cr12Ni60	-	donanım	-	0,35 - 0,75	≤2,00	≤2,00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100°C
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2,00	≤2,00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100°C
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00 - 30.00	≤1,00	≤0,50	≤0,50	Co:48.0 - 52.0	1200°C
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00 - 29.00	-	1,50 - 2,50	≤0,50	Co:48.0 - 52.0	1200°C
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1,00 - 2,00	≤1,50	27.00 - 30.00	47.00 - 50.00	-	≤0,50	G:4,0 - 5,5	1200°C

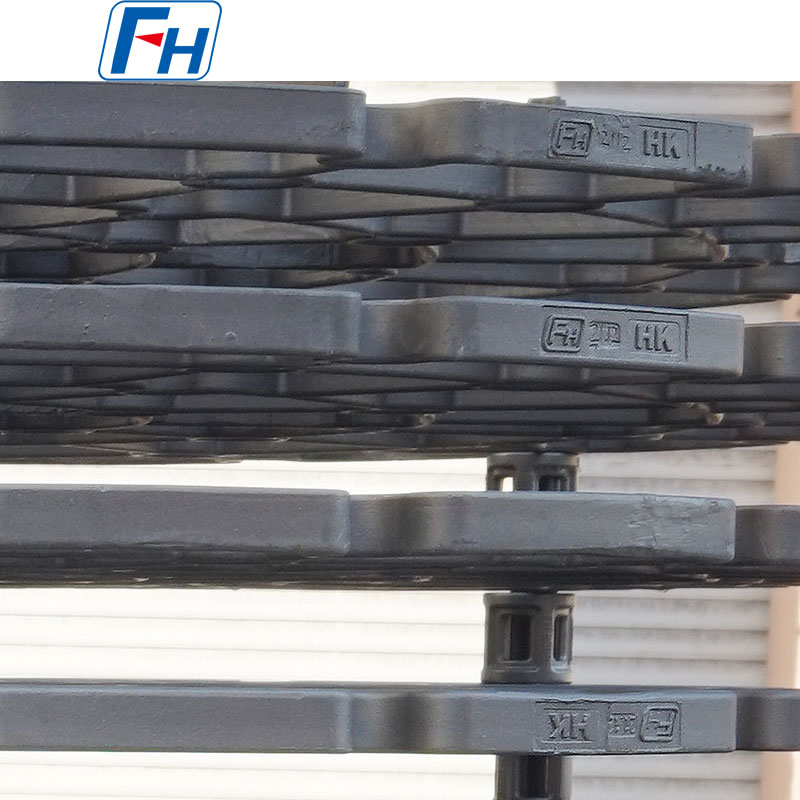

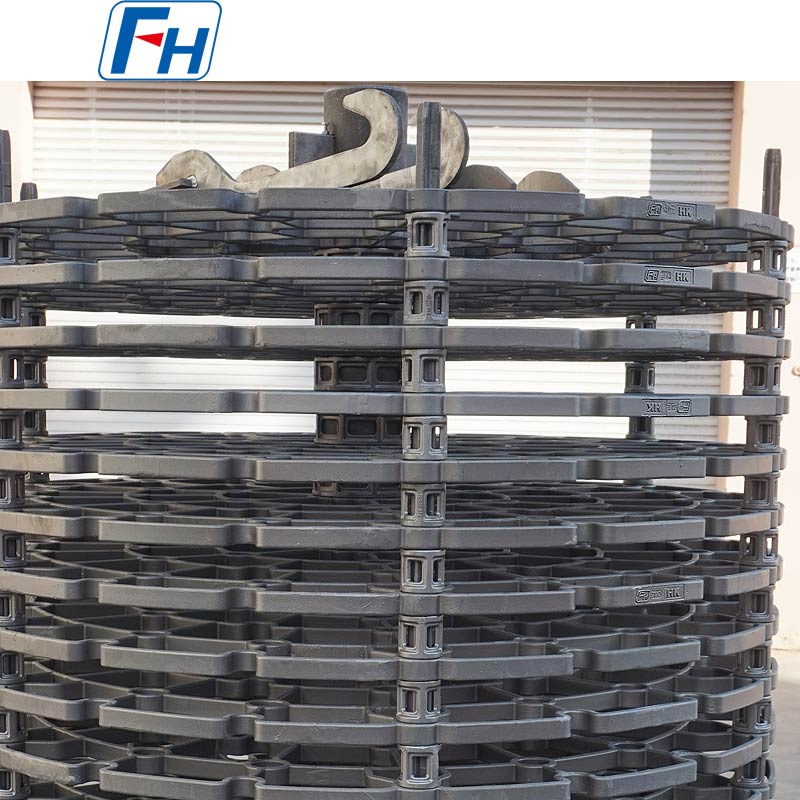

FH® Isıl İşlem Armatürlerinin Orijinal Fotoğrafları

Sipariş Süreci

Fırının iç çapını (veya LxW), derinliğini ve erişim yöntemini sağlayın
Parça boyutlarını, parti başına maksimum yük ağırlığını ve çalışma sıcaklığını paylaşın
Atmosferi belirtin (karbürleme, karbonitrasyon, tavlama, vb.)
FH® mühendisleri eksiksiz sistem tasarımı 3D düzeni önerir
Bileşen miktarlarını onaylayın (bir taban tepsisi sayıda sepet)
Üretim: 15–25 iş günü
Teslimat şunları içerir: MTC, denetim raporları, istifleme şeması, bakım kılavuzu

SSS:

S1: Eksiksiz bir FH® kuyu tipi fırın fikstür sistemi neleri içerir?
C: Standart bir sistem üç bileşenden oluşur:

Taban tepsisi – gaz dolaşımı için yükseltilmiş ayaklarla fırının tabanına oturur
İstifleme sepetleri – parçaları tutun, üst üste istifleyin
Üst ızgara – üst katmanı korur ve devrilmeyi önler

Tüm bileşenler, istikrarlı istifleme ve eşit ısıtma için birlikte çalışacak şekilde tasarlanmıştır. Özel konfigürasyonlar mevcuttur.

S2: Kuyu tipi fırınım için doğru fikstür boyutunu nasıl belirlerim?
C: Üç ölçüme ihtiyacımız var:

İç çap (veya dikdörtgen fırınlar için uzunluk × genişlik)
Kullanılabilir derinlik (fırın tabanından en düşük girişim noktasına kadar)
Üst açıklık çapı (montaj boşluğu için)

FH® daha sonra gaz akışı ve termal genleşme için uygun açıklığa sahip armatürler tasarlayacaktır.

S3: Taban tepsisinde neden yükseltilmiş ayaklara ihtiyacım var?
C: Yükseltilmiş ayaklar, taban tepsisi ile fırın tabanı arasında bir boşluk (tipik olarak 50-150 mm) oluşturur. Bu, sıcak gazın veya atmosferin en alt sepetin altından akmasını sağlayarak aşağıdan yukarıya doğru eşit bir ısıtma sağlar. Ayaklar kaldırılmadığında alt katman daha yavaş ve dengesiz bir şekilde ısınır.

S4: FH® armatürleri hem karbürleme hem de nitrürleme fırınlarında kullanılabilir mi?
C: Evet, FH® her iki uygulama için de fikstür çözümleri sunmaktadır. Ancak mümkün olduğunda her atmosfer tipi için özel armatürler öneriyoruz; karbürleme ve nitrürleme arasında geçiş yapmak yüzey bozulmasını hızlandırabilir. En uygun tasarımı önerebilmemiz için lütfen sipariş verirken atmosferinizi belirtin.

S5: Kuyu tipi fırınımın küçük bir üst açıklığı var. Büyük armatürleri nasıl kurabilirim?
C: Üst açıklığı iç çaptan küçük olan fırınlar için FH® bölümlü tasarımlar sunmaktadır:

Parçalı taban tepsileri (3-4 birbirine kenetlenen parça)
Bölünmüş veya menteşeli sepetler

Bunlar üst açıklıktan parça parça monte edilir ve fırının içine monte edilir. Fırın girişine gerek yoktur.

S6: Hasarlı FH® armatürlerini onarabilir misiniz?
C: Evet, yerel hasar için:

Çatlak kaynaklar yeniden kaynak yapılabilir (FH® veya yetkili atölye tarafından)
Küçük sarkma onarılamaz; değiştirilmesi önerilir
Ciddi derecede karbürlenmiş veya nitrürlenmiş armatürler kırılgan hale gelir ve değiştirilmeleri gerekir

Onarım değerlendirmesi için fotoğraflarla birlikte FH® ile iletişime geçin.

FH® 1.4848 U Şekilli Parçaların Isıl İşlemi için Kuyu Tipi Fırın Fikstürleri
