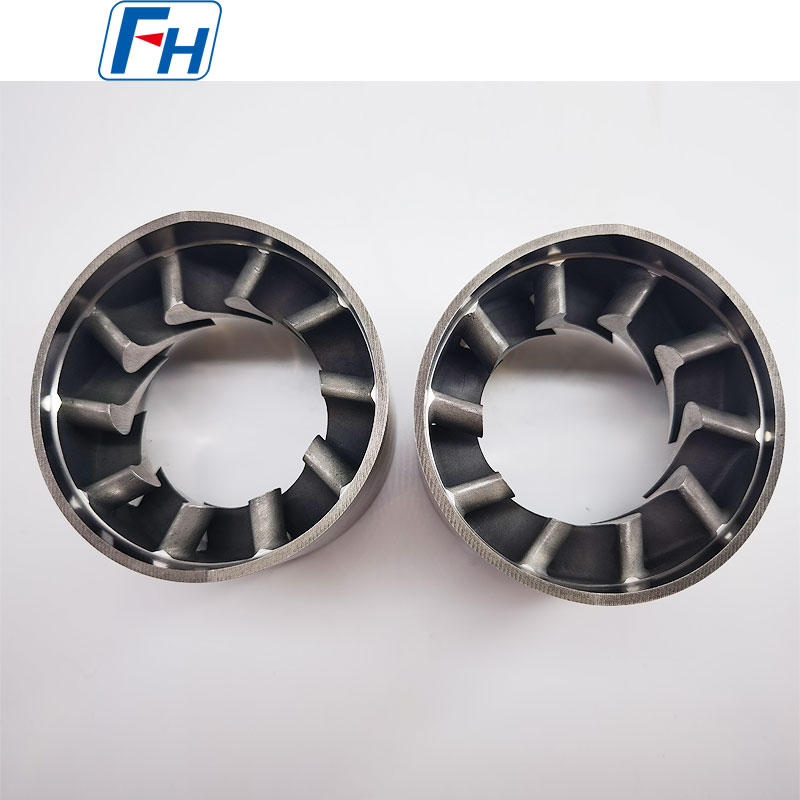

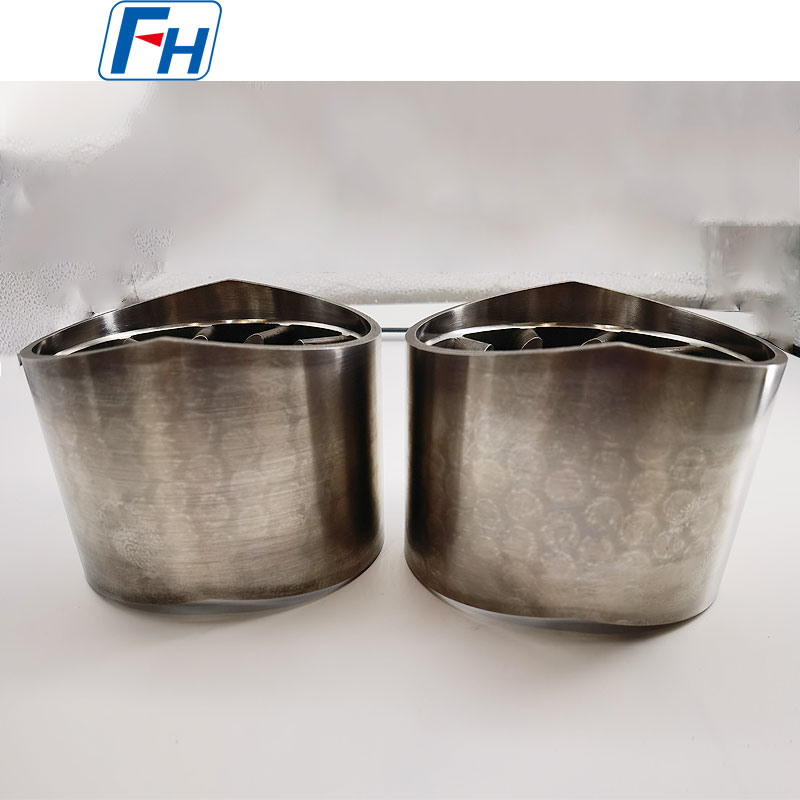

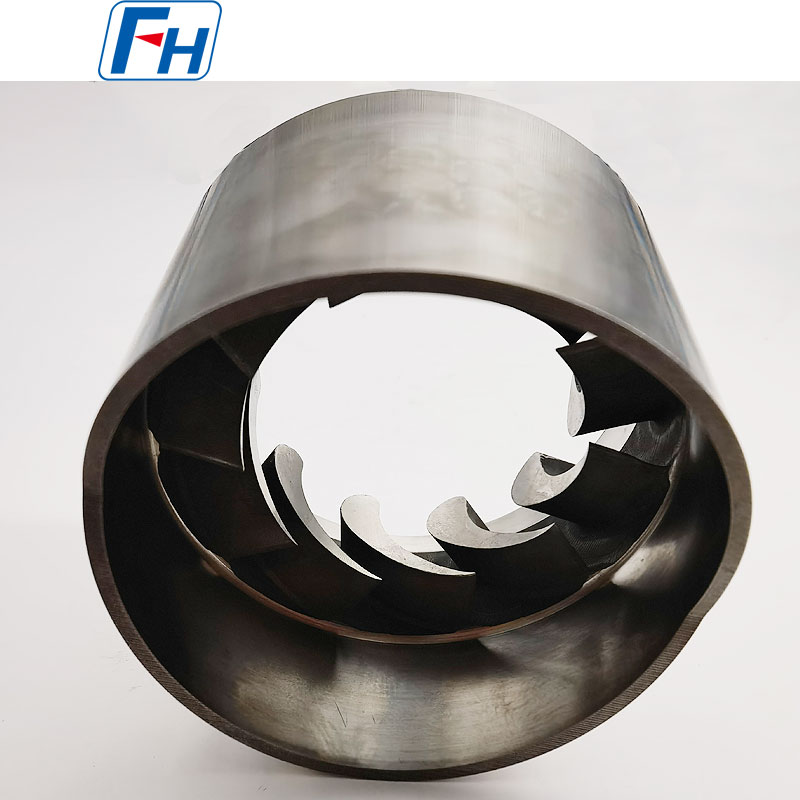

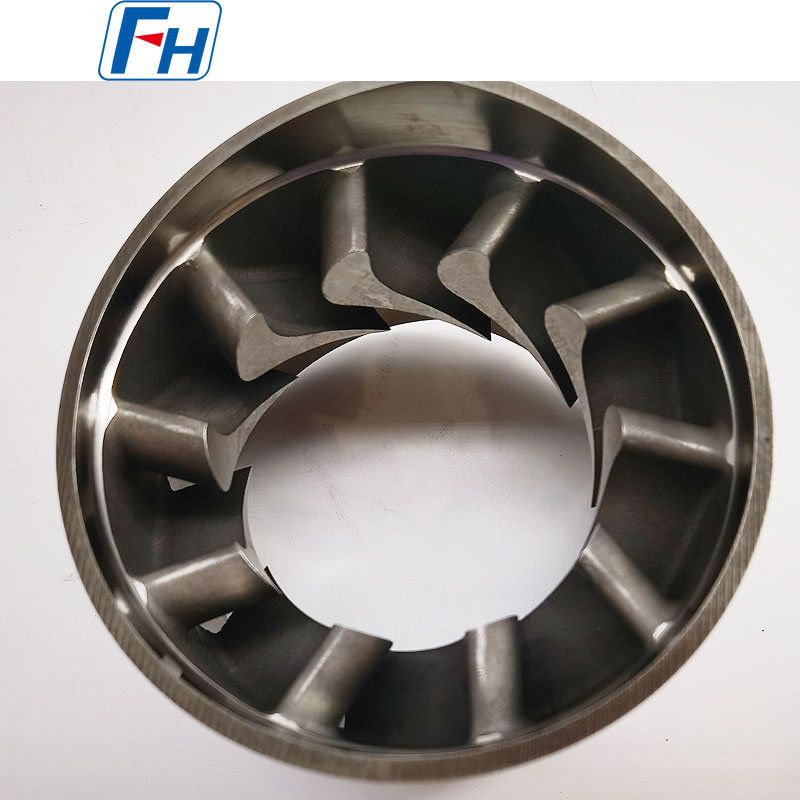

Stellite kobalt bazlı alaşımlı çarklar, Stellite kobalt bazlı alaşımlar kullanılarak üretilen pervane bileşenleridir. Mükemmel yüksek sıcaklık direncine, aşınma direncine ve korozyon direncine sahiptirler ve havacılık, enerji, kimya, petrol ve gaz endüstrileri gibi zorlu çalışma koşullarında yaygın olarak kullanılırlar.
Malzeme Özellikleri:
Stellit kobalt bazlı alaşımlar, krom, tungsten ve karbon gibi elementlerin eklenmesiyle birlikte matris olarak kobaltı kullanır. Ortaya çıkan sert karbür fazı, yüksek sıcaklık (1000°C'nin üzerinde), yüksek basınç ve korozif ortamlarda yüksek mukavemet ve yapısal stabiliteyi korumasına olanak tanırken aynı zamanda aşındırıcı aşınma, erozyon ve adhesif aşınmaya karşı mükemmel direnç gösterir.
Uygulamalar:
Havacılık: Jet motorları ve turboşarjlar için pervane tertibatlarında kullanılır, yüksek hızlı, yüksek sıcaklıktaki ortamlarda güvenilir çalışma sağlar ve güç çıkışını garanti eder.
Enerji Endüstrisi:
Verimli enerji dönüşümü sağlamak için gaz türbinleri ve buhar türbinlerinde önemli bir pervane bileşeni olarak kullanılır; Ayrıca zorlu kuyu içi ortamlarda aşınma ve korozyona karşı direnç sağlamak için yağ çıkarma ekipmanlarındaki pompa çarklarında da kullanılır.
Kimya ve Deniz Mühendisliği:
Kimyasal reaktörler ve deniz suyu tuzdan arındırma ekipmanları için uygun, asidik ve alkali ortamlardan ve deniz suyundan kaynaklanan korozyona dayanabilen, uzun süreli stabil çalışma sağlayan pervaneler.
Üretim Süreci:
Karmaşık pervane yapılarının doğruluğunu ve performans tutarlılığını sağlamak için tipik olarak hassas döküm (kayıp balmumu dökümü gibi), toz metalurjisi veya katmanlı üretim (3D baskı) kullanılır. Bazı pervaneler ayrıca aşınma direncini ve sızdırmazlık performansını daha da artırmak için yüzey cilalama ve lazer kaplamaya da tabi tutulur.
Malzeme Sınıfı Tablosu:
| Stellit 1 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Diğer | Sertlik | Yoğunluk | Erime Aralığı | ||
| Bal. | 28.00-32.00 | 11.00-13.00 | 2.00-3.00 | Ni, Fe, Si, Mn, Ay | 50-58 HRC 550-720 YG | 8,69 gr/cm3 0,314 lb/inç3 | 1248-1290°C 2278-2355°F | ||
| Stellit 3 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Diğer | Sertlik | Yoğunluk | Erime Aralığı | ||
| Bal. | 30.50 | 12.50 | 2.30 | Ni, Fe, Si | 48-63 HRC | 8,69 gr/cm3 0,314 lb/inç3 | 1250-1290°C 2280-2355°F | ||
| Stellit 4 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Diğer | Sertlik | Yoğunluk | Erime Aralığı | ||
| Bal. | 30.00 | 14.00 | 1.00 | Ni, Fe, Si, Mn | 45-49 HRC | 8,61 g/cm³ 0,311 lb/inç³ | 1340–1395°C 2245–2545°F | ||
| Stellit 6 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Diğer | Sertlik | Yoğunluk | Erime Aralığı | ||
| Bal. | 27.00-32.00 | 3.00-6.00 | 0.90-1.40 | Ni, Fe, Si, Mn, Ay | 36-45 HRC 380-490 HV | 8,44 g/cm³ 0,305 lb/inç³ | 1250-1360°C 2282-2480°F | ||
| Stellit 12 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Diğer | Sertlik | Yoğunluk | Erime Aralığı | ||
| Bal. | 27.00-32.00 | 7.50-9.50 | 1.40-2.00 | Ni, Fe, Si, Mn | 45-51 HRC 435-590 YG | 8,53 g/cm³ 0,308 lb/inç³ | 1225-1280°C 2240-2335°F | ||
| Stellit 13 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Ni | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 28.00 | 20.00 | 0.90 | 5.00 | V, Fe, Si, Mn | 45–50HRC | 9,02 g/cm³ 0,326 lb/inç³ | 1230–1300°C 2246-2372°F | |
| Stellit 19 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Si | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 31.00 | 10.50 | 1.90 | 1.00 | Ni, Fe | 51-53 HRC | 8,36 gr/cm3 0,302 lb/inç3 | 1239-1299°C 2263-2370°F | |
| Stellit 20 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Si | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 32.50 | 17.50 | 2.50 | <2,00 | Mo, Fe, Si | 53-62 HRC | 8,77 gr/cm3 0,317 lb/inç3 | 1263-1301°C 2305-2374°F | |
| Stellit 21 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | Mo | C | Si | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 26.00-29.00 | 4.50-6.00 | <0,35 | <3,00 | Fe, Si, Mn | 27-40 HRC 290-430 HV | 8,33 g/cm³ 0,301 lb/inç³ | 1295-1435°C 2360-2615°F | |
| Stellit 25 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Diğer | Sertlik | Yoğunluk | Erime Aralığı | ||
| Bal. | 20.00 | 15.00 | 0.10 | Ni, Fe, Si, Mo, Mn | 20-45 HRC | 8,31 gr/cm3 0,300 lb/inç3 | 1329-1410°C 2425-2573°F | ||
| Stellit 31 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Ni | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 26.00 | 7.50 | 0.50 | 10.50 | Mo, Fe, Si | 25-35 HRC | 8,61 gr/cm3 0,311 lb/inç3 | 1340-1395°C 2245-2545°F | |
| Stellit 190 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Fe | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 27.00 | 14.00 | 3.30 | <3,00 | Ni, Si, Mo, Mn | 52-60 HRC 570-760 YG | 8,66 gr/cm³ 0,313 lb/inç³ | 1200-1335°C 2192-2435°F | |
| Stellit 250 Alaşım | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | Si | C | Fe | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 28.00 | 1.00 | 0.10 | 20.00 | Mn | 18-29 HRC | 8,05 gr/cm3 0,291 lb/inç3 | 1380-1395°C 2515-2540°F | |
| Stellit 694 Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Ni | Diğer | Sertlik | Yoğunluk | Erime Aralığı | |
| Bal. | 28.50 | 19.50 | 0.90 | 5.00 | V, Fe, Si, Mn | 44-50HRC | 9,02 gr/cm3 0,326 lb/inç3 | 1237-1296°C 2259-2365°F | |
| Stellite Yıldız J Alaşımı | |||||||||
| Nominal Bileşim (% Kütle) ve Fiziksel Özellikler | |||||||||
| ortak | CR | W | C | Ni | Fe | Diğer | Sertlik | Yoğunluk | Erime Aralığı |
| Bal. | 32.50 | 17.50 | 2.50 | 2.00 | 2.00 | Mn, Si | 50-63 HRC | 8,76 gr/cm3 0,316 lb/inç3 | 1215-1299°C 2220-2370°F |
SSS:
S: Soruşturma nasıl yapılır?
C: Adım 1, lütfen bize fırınınız, çalışma sıcaklığınız, soğutma yönteminiz, fırınınızın yükleme ağırlığı vb. hakkında bazı ayrıntılar verin;
Adım 2, 3 boyutlu çizimler sağlamak daha iyidir;
Adım 3, yeterli ayrıntıya sahip olduğumuzda ürün çizimlerini tasarlayabilir ve buna göre teklif verebiliriz;
S: fiyatı ne zaman alabilirim?
C: Genellikle talebinizi aldıktan sonra 24 saat içinde teklif veririz (hafta sonu ve tatil günleri hariç). Fiyatı almak için çok acil iseniz, lütfen bize e-posta gönderin veya başka yollarla bizimle iletişime geçin, böylece size bir teklif sunabiliriz.
S: Teslimat ne zaman yapılacak? /Teslimat Süresi Nedir?
A: -Örnek Sipariş: Tam ödemenin alınmasından 35 gün sonra.
-Stok Siparişi: Ödemenin tamamının alınmasından 10 gün sonra
-OEM Siparişi: Depozitonun alınmasından 30 gün sonra.
S: Satış sonrası hizmetiniz nedir?
A: her türlü ürün için 1 yıl garanti;
İlk seferde arızalı aksesuar bulursanız, bir sonraki siparişinizde değiştirmeniz için size ücretsiz olarak yeni parçalar vereceğiz; deneyimli bir üretici olarak kaliteden ve satış sonrası hizmetten emin olabilirsiniz.
S: Ödeme koşulunuz nedir?
C: banka havalesi
Ödeme<=10000 USD, %100 peşin. Ödeme>USD10000, 50% T/T peşin, bakiye sevkiyat öncesi.
S: Nakliye yöntemi nedir?
C: DHL, UPS, EMS, Fedex, Hava taşımacılığı, deniz taşımacılığı veya tren taşımacılığı ile taşınır.
Tel: 0510-83310100
E-mail:
Add: Oda 1105, Bina 6, Jiaye Varlık Merkezi, Wuxi, Jiangsu, Çin Halk Cumhuriyeti P.C.:214000.
