FH® Üniversal Isıl İşlem Fikstür Sistemi
Temel Faydalar
- Çoklu Süreç Çok Yönlülüğü
Su verme, temperleme, tavlama, karbonlama, karbonitrasyon ve nitrürleme için uygundur; tek bir sistem birden fazla uygulamayı kapsar. - Üniversal Fırın Uyumluluğu
Kutu fırınlara, ocak fırınlarına, araba alt fırınlarına ve çan fırınlara uyacak şekilde tasarlanmıştır; standart ve özel boyutlar mevcuttur. - Dayanıklı Yapı
Gerilimi azaltılmış tasarıma sahip hassas kaynak veya döküm; termal yorgunluğa, sürünmeye ve atmosfer saldırısına karşı dayanıklıdır. - Temiz Çalışma
Pürüzsüz yüzeyler ve optimize edilmiş geometri, pullanmayı ve parça kirlenmesini azaltır; işlem sonrası temizliği en aza indirir. - Özelleştirilebilir Yapılandırma
Tepsiler, sepetler, ızgaralar, raflar, asma aparatları ve parçaya özel yuvalar; tam ihtiyaçlarınıza göre üretilmiştir.
Ürün Yelpazesi
| Tür | En İyisi | Temel Özellik |
| Taban Tepsileri | Küçük parçalar, somunlar, cıvatalar, pullar | Katı veya delikli alt, yükseltilmiş kenarlar |
| İstiflenebilir Sepetler | Dişliler, miller, halkalar, orta parçalar | Açık ızgara, istifleme ayakları, güçlendirilmiş köşeler |
| Açık Izgaralar | Büyük parçalar, kalıplar, bloklar | Maksimum gaz akışı, ağır yük taşıma |
| Asma Raflar | Uzun şaftlar, tüpler, çubuklar | Dikey yönlendirme, birden fazla asılı nokta |
| Parçaya Özel Yuvalar | Tuhaf şekiller, ince duvarlar, hassas parçalar | Özel cepler, minimum temas noktaları |
Teknik Özellikler
| Çalışma sıcaklığı aralık | 150°C – 1150°C (malzemeye bağlı olarak) |
| Malzeme seçenekleri | Karbon çeliği, 310S, 1.4828, 1.4849, Ni bazlı alaşımlar |
| Yük kapasitesi | 10 kg – 2000 kg (tasarıma bağlı) |
| Fırın uyumluluğu | Kutu, çukur, araba tabanı, çan, döner |
| imalat | Hassas kaynak veya hassas döküm |
| Yüzey kalitesi | Kaynaklı / önceden oksitlenmiş / kumlanmış |
| Teslim süresi (standart) | 7-15 iş günü |
| Teslim süresi (özel) | 10–25 iş günü |
| Teslim süresi (özel) | 10–25 iş günü |
| Her FH® fikstürüne malzeme testi sertifikası (MTC) dahildir | |
Neden FH® Üniversal Isıl İşlem Armatürlerini Seçmelisiniz?
1. Tek Tedarikçi, Eksiksiz Çözüm
Farklı tedarikçilerden farklı fikstürler tedarik etmenize gerek yok. FH®, küçük parça tepsilerinden ağır yük sepetlerine ve özel yuvalara kadar ısıl işlem departmanınız için ihtiyacınız olan her şeyi sağlar.
2. Malzeme Seçimi Rehberi
| Malzeme | Maksimum Sıcaklık | En İyisi |
| Karbon çeliği | 450°C | Düşük sıcaklıkta temperleme, maliyete duyarlı uygulamalar |
| 310S | 950°C | Genel amaçlı sertleştirme, karbonlama |
| 1.4837 | 1000°C | Daha yüksek sıcaklıkta tavlama, iyi anti-karbürizasyon |
| 1.4849 | 1100°C | Ağır yükler, uzun çevrimler, agresif atmosferler |
| Ni bazlı alaşımlar | 1200°C | Aşırı sıcaklıklar, şiddetli metal tozu |
3. Önemli Tasarım Özellikleri
| Özellik | Fayda |
| Pürüzsüz, cürufsuz kaynaklar | Parça hasarı yok, minimum düzeyde kireç yapışması |
| Yuvarlatılmış köşeler | Stres konsantrasyonunu azaltır, çatlamayı önler |
| Güçlendirilmiş yük noktaları | Çabuk aşınan alanlarda ekstra malzeme |
| Optimize edilmiş açık alan | Güç ve gaz akışı arasındaki denge |
| İstifleme özellikleri | Tutarlı hizalama, devrilme yok |
4. Güvenebileceğiniz Kalite
- Sevkiyat öncesi %100 boyutsal inceleme
- Kritik bağlantı noktalarında kaynak penetrasyon testi
- Tam izlenebilirlik için malzeme sertifikaları
- ISO 9001:2021 sertifikalı tesis
Uygulamalar
Süreçler:
- Sertleştirme / Söndürme
- Temperleme
- Tavlama / Küreselleştirme
- Karbürleme / Karbonitrürleme
- Gaz / Plazma Nitrürleme
- Stres giderici
- Çözüm tedavisi
Parçalar:
- Dişliler, miller, rulmanlar
- Bağlantı elemanları (cıvatalar, somunlar, rondelalar)
- Yaylar, klipsler, tutucular
- Kalıplar, kalıplar, aletler
- Halkalar, burçlar, kollar
- Dökümler, dövmeler
- Uzun tüpler, çubuklar, çubuklar
- Küçük, hassas bileşenler
Fırın Çeşitleri:
- Kutu fırınları
- Ocak/kuyu tipi fırınlar
- Araba alt fırınları
- Çan fırınları
- Döner ocaklı fırınlar
Malzeme Sınıfı Tablosu:
| Isıya Dayanıklı Çelik | |||||||||||||
| / | Büyük Britanya | DİN | ASTM | JIS | Kimyasal Bileşim (%) | Maksimum Çalışma Sıcaklığı | |||||||
| C | Si | Mn | CR | Ni | Nb/Cb | Ay | Diğer | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0,30 - 0,50 | ≤2,00 | ≤1,00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0,50 | - | 1050°C |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0,50 | - | 950°C |
| 3 | ZG30Cr28Ni10 | - | O | SCH17 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050°C |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0,50 | - | 1050°C |
| 5 | ZG30Cr28Ni16 | - | merhaba | SCH18 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100°C |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | Hong Kong | SCH21 | 0,30 - 0,50 | ≤1,75 | ≤1,50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0,50 | - | 1100°C |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0,20 - 0,50 | ≤2,00 | ≤2,00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100°C |
| 8 | ZG40Cr19Ni39 | 1.4865 | HÜ | SCH20 | 0,35 - 0,75 | ≤2,50 | ≤2,00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020°C |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0,35 - 0,70 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1000°C |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0,30 - 0,50 | ≤2,00 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | 0,80 - 1,80 | ≤0,50 | - | 1100°C |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | ≤0,50 | - | 1100°C |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0,30 - 0,50 | 1,00 - 2,50 | ≤2,00 | 23.00 - 25.00 | 23.00 - 25.00 | 0,80 - 1,80 | ≤0,50 | - | 1050°C |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0,35 - 0,50 | 1,00 - 2,50 | ≤2,00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0,50 | - | 1100°C |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0,06 - 0,15 | 0,50 - 1,50 | ≤2,00 | 19.00 - 21.00 | 31.00 - 33.00 | 0,50 - 1,50 | ≤0,50 | - | 1050°C |
| 15 | ZG45Cr12Ni60 | - | donanım | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100°C |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0,35 - 0,75 | ≤2,00 | ≤2,00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100°C |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0,05 - 0,25 | 0,50 - 1,00 | ≤1,50 | 27.00 - 30.00 | ≤1,00 | ≤0,50 | ≤0,50 | Co:48.0 - 52.0 | 1200°C |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0,25 - 0,35 | 0,50 - 1,50 | 0,50 - 1,50 | 27.00 - 29.00 | - | 1,50 - 2,50 | ≤0,50 | Co:48.0 - 52.0 | 1200°C |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0,35 - 0,55 | 1,00 - 2,00 | ≤1,50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0,50 | G:4,0 - 5,5 | 1200°C |

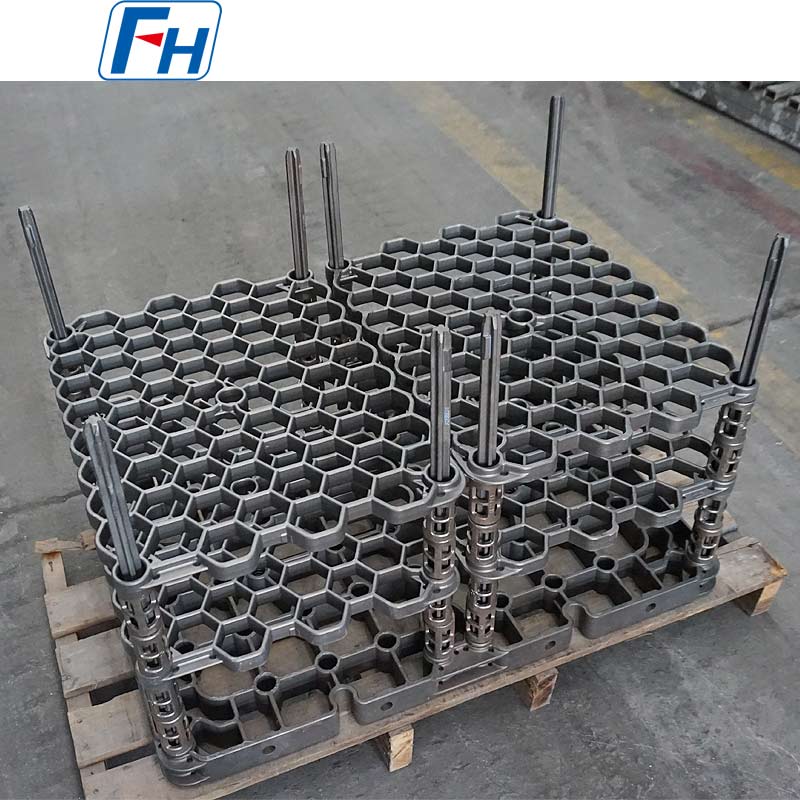

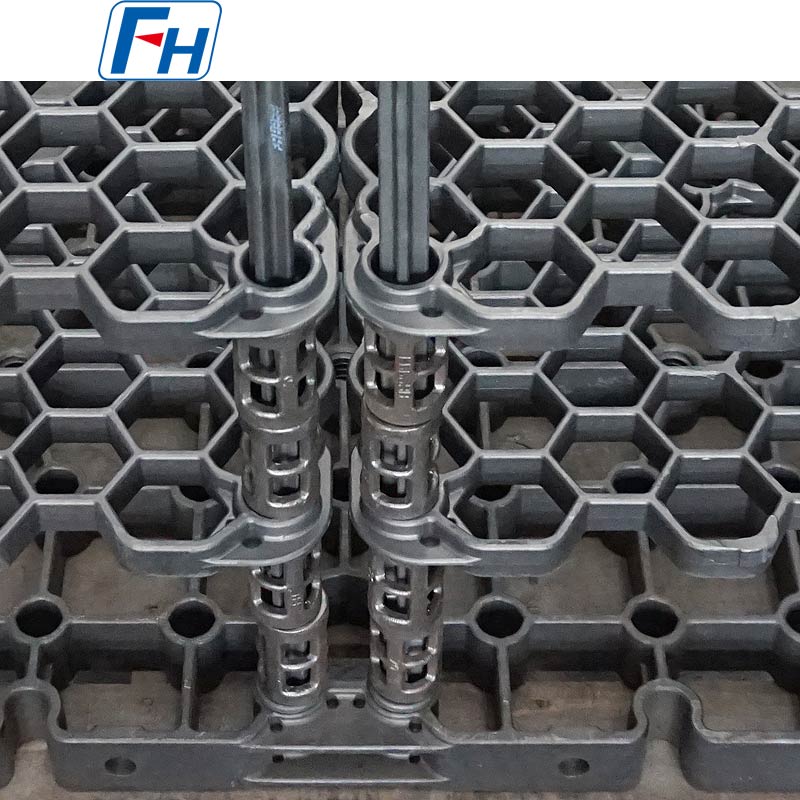

FH® Isıl İşlem Sepetleri ve Fikstürlerinin Orijinal Fotoğrafları
Sipariş Süreci
1. Bize şunları bildirin:
- Fırın tipi ve iç ölçüler
- Parça şekli, boyutu ve parti ağırlığı
- Proses sıcaklığı ve atmosfer
- İstenilen fikstür tipi (tepsi, sepet, ızgara, raf vb.)
2. FH® şunu tavsiye eder:
- Optimum malzeme kalitesi
- Fikstür tasarımı ve konfigürasyonu
- Fırın yükü başına ihtiyaç duyulan miktar
3. Biz şunları sağlıyoruz:
- Onay için CAD çizimi
- Yük hesaplaması
- Fiyat ve teslim süresi
4. Üretim ve teslimat
5. İçeriği: MTC, denetim raporu, bakım kılavuzu
SSS:
S1: FH® ne tür ısıl işlem armatürleri sunuyor?
C: FH® eksiksiz bir ürün yelpazesi sunar: Taban tepsileri, istiflenebilir sepetler, açık ızgaralar, askı rafları ve parçaya özel özel ısıl işlem armatürleri. Sertleştirme, temperleme, tavlama, karbürleme ve nitrürleme dahil tüm yaygın ısıl işlem süreçlerini kapsıyoruz.
S2: Fikstürüm için doğru malzemeyi nasıl seçerim?
C: Üç faktöre bağlıdır:
- Çalışma sıcaklığı – daha yüksek sıcaklıklar daha yüksek dereceli alaşımlar gerektirir
- Atmosfer – karbürleme ve nitrürleme daha dayanıklı malzemelere ihtiyaç duyar
- Bütçe – karbon çeliği en ucuzudur ancak düşük sıcaklıklarla sınırlıdır
FH®, özel prosesinize göre ücretsiz malzeme seçimi rehberliği sağlar.
S3: FH® garip şekilli parçalar için özel fikstürler üretebilir mi?
C: Evet – gelenek bizim uzmanlığımızdır. Karmaşık geometriler, ince duvarlar veya hassas bileşenler için parçaya özel yuvalar ve tutucular tasarlıyoruz. Bize bir parça çizimi veya numune gönderin; en uygun tasarımı önerelim.
S4: Hem kaynaklı hem de döküm armatürler sunuyor musunuz?
C: Evet. Kaynaklı fikstürler çoğu uygulama için idealdir; uygun maliyetlidir ve üretimi hızlıdır. Döküm fikstürler karmaşık geometriler, ağır yük noktaları veya kesintisiz yapı gerektiğinde daha iyidir. İhtiyaçlarınıza en uygun seçeneği öneriyoruz.
S5: Minimum sipariş miktarınız nedir?
A: standart tasarımlar için minimum sipariş miktarı 1 adettir. Özel armatürler için MOQ genellikle deneme amaçlı 1-2 adettir. İlk kez gelen müşterilerin doğrulama için küçük bir miktar sipariş vermelerini öneririz.
S6: Malzeme sertifikaları sağlıyor musunuz?
C: Evet. Her FH® fikstürü, kaliteyi ve bileşimi onaylayan bir malzeme test sertifikası (MTC) ile birlikte gelir. Kaynak muayene raporları istek üzerine mevcuttur.
S7: Aynı fikstürü farklı işlemler için kullanabilir miyim?
C: Çoğu durumda evet. Ancak çapraz kirlenme aşınmayı hızlandırabileceğinden agresif atmosferler arasında geçiş yaparken (örn. karbürlemeden nitrürlemeye) özel fikstürler öneriyoruz. Genel amaçlar için (sertleştirme temperleme), aynı fikstür uygundur.
S8: Garantiniz nedir?
C: Üretim hatalarına (kaynak çatlakları, döküm hataları, malzeme hataları) karşı 12 ay. Sürünme, termal yorgunluk ve atmosfer saldırısı dahil normal aşınma kapsanmaz; bunların zamanla olması beklenir. Tüm demirbaşlar sevkıyattan önce incelenir.
