Vakum Fırını Nasıl Seçilir Isıl İşlem Aletleri ? Malzeme ve Süreç Eşleştirme Kılavuzu

Vakum fırını ısıl işlem fikstürleri/araçları vakumlu ısıl işlem, vakumlu lehimleme, vakumlu sinterleme gibi işlemlerde kullanılan özel destek sistemleridir. Son derece düşük basınç (hatta ultra yüksek vakum) ve yüksek sıcaklıkların olduğu benzersiz ortamda, atmosferik veya atmosfer kontrollü fırın armatürlerinden temel olarak farklı tasarım ilkeleriyle çalışırlar.

Temel gereksinimler şunlardır: Yüksek sıcaklıktaki vakum koşullarında, iş parçasını ve fırın odasını buharlaştırmadan veya kirletmeden, aynı zamanda eşit ısıtma sağlarken stabiliteyi korumak.

I. Temel Özellikler ve Zorlu Zorluklar
1. Son Derece Düşük Volatilite (Birincil Gereksinim): fırın fikstürü malzemenin yüksek sıcaklıklarda ve yüksek vakum altında son derece düşük buhar basıncına sahip olması gerekir. Herhangi bir uçucu madde, temiz fırın ortamını doğrudan kirletecek, soğuk duvarlarda (tipik olarak su soğutmalı ceketler) yoğunlaşacak, vakumun bütünlüğünü tehlikeye atacak ve iş parçası yüzeylerinde birikerek potansiyel olarak ürünün reddedilmesine neden olacaktır (örneğin, lehimleme kalitesini etkilemek, süper alaşım özelliklerini bozmak).

2. Mükemmel Yüksek Sıcaklık Sürünme Dayanımı: Vakum fırınıs are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). Fikstür Bu sıcaklıklarda yükleri önemli bir deformasyon olmadan uzun süre desteklemelidir.

3. Mükemmel Kimyasal Kararlılık ve Temizlik: material itself should be highly pure, free of low-melting-point impurities (e.g., zinc, cadmium, lead). Surfaces must be clean, free of oils, moisture, and oxide residues, as these substances can volatilize intensely under vacuum.

4. Yüksek Termal Radyasyon Özellikleri: Vakum ortamında ısı transferi neredeyse tamamen radyasyona bağlıdır. Bu nedenle, fikstür malzemesinin yüzey durumu (yayıcılık) ve yapısal tasarımı, iş parçasının eşit şekilde ısıtılmasını sağlamak için çok önemlidir.

5. Eşleşen Termal Genleşme Katsayısı (CTE): difference in thermal expansion between the fixture and workpiece during heating and cooling generates stress, which can lead to workpiece distortion or fixture damage.

II. Ana Malzeme Seçimi
choice of material for vacuum furnace ısıl işlem armatürleri tasarımlarının özüdür ve sürecin başarısını veya başarısızlığını belirler.

1. Grafit:

Avantajları:
- Olağanüstü yüksek sıcaklık mukavemeti: Mukavemet aslında yüksek sıcaklıklarda (>1000°C) artar.
- İyi termal şok direnci.
- Boyutsal stabilite sağlayan düşük termal genleşme katsayısı.
- Karmaşık şekillerde işlenmesi kolaydır.
- Nispeten düşük maliyetli.
Dezavantajları:
- Oksitleyici atmosferlerde veya havada güçlü bir şekilde yanar, kullanımı vakum veya saf inert gaz ortamlarıyla sınırlandırır.
- Gözenekli bir malzemedir ve iyice pişirme gerektiren gazları ve nemi emebilir.
- Karbon belirli iş parçalarına (örneğin süper alaşımlar, paslanmaz çelik) yayılarak "karbürizasyona" neden olabilir, bu da malzeme özelliklerini değiştirir (bazen arzu edilir, çoğu zaman zararlı).
Uygulamalar: Vakumlu sinterlemede (semente karbürler, seramikler), yüksek sıcaklıkta vakumlu ısıl işlemlerde (>1100°C), C/C kompozit malzeme işlemede yaygın olarak kullanılır.

2. Molibden ve Tungsten:

Avantajları:
- Son derece yüksek erime noktaları (Mo: 2620°C; W: 3420°C), mükemmel yüksek sıcaklık dayanımı.
- Son derece düşük buhar basıncı, çok saf.
- İyi elektriksel ve termal iletkenlik.
Dezavantajları:
- Pahalı.
- Yüksek sıcaklıklarda oksidasyona oldukça yatkındır (uçucu oksitler oluşturur), yalnızca vakumda veya yüksek saflıkta inert gazda kullanılabilir.
- Kırılgan, işlenmesi zor.
- Nispeten düşük CTE, iş parçasıyla dikkatli bir şekilde eşleşmeyi gerektirir.
Uygulamalar: En yüksek sıcaklıkta vakumlu ısıl işlem, tek kristal büyütme ve yüksek sıcaklıkta sert lehimleme için destek bileşenleri, ısıtma elemanları ve ısı kalkanları.

3. Refrakter Metal Alaşımları (örn. TZM: Titanyum-Zirkonyum-Molibden alaşımı):

Üstün performansla birlikte daha yüksek maliyetle, saf molibdene göre geliştirilmiş yeniden kristalleşme sıcaklığı ve yüksek sıcaklık dayanımı sunar.

4. Seramikler:

Yaygın Türler: Alümina (Al₂O₃), Zirkonya (ZrO₂), Bor Nitrür (BN), Silisyum Karbür (SiC).
Avantajları:
- Aşırı kimyasal eylemsizlik, herhangi bir iş parçasıyla hemen hemen hiç tepkimeye girmez.
- Buharlaşma yok, kirlenme yok, en yüksek temizliği sunuyor.
- Yüksek sıcaklıklarda şekil stabilitesi.
Dezavantajları:
- Kırılgan, nispeten zayıf termal şok direnci (BN ve bazı SiC kaliteleri gibi istisnalar hariç).
- Yüksek işleme maliyeti, karmaşık yapıların üretilmesi zor.
Uygulamalar: Yarı iletken endüstrisi gibi en yüksek temizliği gerektiren uygulamalar ve havacılık titanyum alaşımlarının ve süper alaşımların vakumlu ısıl işlemi veya sert lehimlenmesi için.

5. Süper alaşımlar (örneğin, Inconel 600/601/617, Haynes 230):

Orta ila düşük sıcaklık vakum aralığında (<1150°C) kullanılır. Yüzeylerinde oluşan yoğun krom tabakası, vakumda nispeten stabildir ve yüksek mukavemet sunarak karmaşık yapılara olanak tanır.
Molibden ve tungstenden daha düşük maliyet.

III. Ana Tipler ve Tasarım Önemli Noktaları

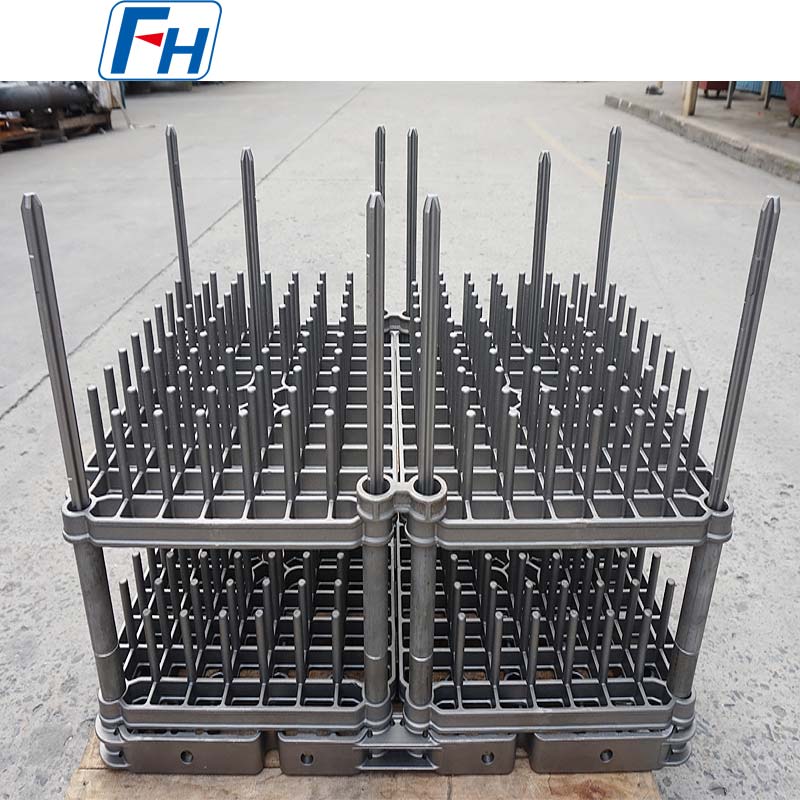

1. Genel Amaçlı Yük Taşıyıcı Tip:

Grafit/Molibden Plakalar, Tekneler: Toplu veya küçük parçaların taşınması için.
Tasarımın Önemli Noktaları: Termal kütleyi azaltmak için hafif tasarım; radyant yüzey alanını artırmak için alt kısımdaki yuvalar veya yükselticiler.

2. Özel Armatürler ve Kalıplar:

Vakumlu Lehimleme Fikstürleri/Aletleri : Doğru parça montajı için grafit veya seramikten hassas şekilde işlenmiştir. Tasarım, lehim dolgusu akış yollarını, kılcal boşluk bakımını dikkate almalı ve CTE uyumsuzluğu nedeniyle sıkışmayı önlemelidir.
Bozulma Önleyici Armatürler / Takımlar : Kilit konumlarda destek veya kısıtlama sağlamak amacıyla grafit veya süper alaşımlardan yapılmış büyük ince duvarlı bileşenler (örn. kasalar) için.

3. Isıtma Elemanları ve Isı Kalkanları (Direkt armatürler olmasa da kritik sistem bileşenleridir):

Malzemeler: Grafit, molibden, tungsten.
Rolü: Fırın sıcaklığı homojenliğini belirlemek. Tasarımları ve yerleşimleri iş parçasının ısınmasını doğrudan etkiler.

IV. Tasarımda En İyi Uygulamalar
1. "Kara Cisim" Radyasyon Tasarımı: Tekdüze radyasyona olanak sağlayan bir boşluk oluşturmak için fikstür şeklini optimize edin. Örnekler arasında delikli ısı kalkanlarının kullanılması veya çok katmanlı yansıtıcı yapıların tasarlanması yer alır.

2. Temas Alanını En Aza İndirin: Isı iletiminin neden olduğu yerel sıcaklık değişimlerini azaltmak ve iş parçası ile fikstür arasındaki yapışmayı/kaynağı önlemek için nokta, çizgi veya küçük alan temasını kullanın.

3. "Termal Eşleşme" Tasarımı: Çok katmanlı montajlar için (örneğin sert lehimli bileşenler), her malzeme katmanının termal genleşme sırasını dikkatlice hesaplayın ve serbest genleşmeye izin veren veya dengeleme yeteneklerine sahip yapılar tasarlayın.

4. Kapsamlı Ön Şartlandırma: Tüm armatürler (özellikle grafit ve molibden), adsorbe edilmiş gazları ve yabancı maddeleri çıkarmak için ilk kullanımdan önce uzun süreli yüksek sıcaklıkta vakumlu pişirmeye (işlem sıcaklığının üzerinde) tabi tutulmalıdır.

5. Özel Kullanımlar için Özel Armatürler: Armatürleri karıştırmayarak çapraz kontaminasyonu önleyin. Örneğin, titanyum alaşımları için kullanılan fikstürler, zararlı metaller arası reaksiyonları (örneğin Ti ve Al arasında) önlemek amacıyla süper alaşımlar için asla kullanılmamalıdır.

V. Kullanım, Bakım ve Güvenlik
1. Sıkı Temizlik: Armatürler kullanımdan önce ve sonra susuz etanol veya aseton gibi solventlerle ultrasonik olarak temizlenmeli ve ardından tamamen kurutulmalıdır.

2. Dikkatli Kullanın: Grafit ve seramik armatürler çok kırılgandır ve son derece dikkatli kullanım gerektirir.

3. Düzenli Denetim: Grafit parçalarda çatlak ve dökülme olup olmadığını kontrol edin; metal parçaları oksidasyon ve deformasyon açısından inceleyin.

4. Atmosfer Kontrolü: Armatürleri kazara oksidasyondan korumak için proses atmosferinin saflığını ve kuruluğunu (örn. yüksek saflıkta argon) sağlayın.

5. Önce Güvenlik: Patlama ve yangın riski nedeniyle, grafit armatürlerin yüksek sıcaklıklarda havaya veya oksijen açısından zengin atmosferlere maruz bırakılması kesinlikle yasaktır.

Özet
Vakum fırını fixtures / Takımlar ultra yüksek saflıktaki proses ortamını yüksek performanslı ürünlerle bağlayan kritik arayüzdür. Bunlar yalnızca fiziksel destek değildir, aynı zamanda proses saflığının koruyucuları, termal alanın şekillendiricileri ve iş parçası hassasiyetinin garantörleridir.

core logic for their selection and design is: To make a trade-off among graphite (economical, high-temperature), refractory metals (very high temperature, high purity), ceramics (ultra-clean, inert), and special alloys (complex structures, medium temperature), based on process temperature, workpiece material (carbon sensitivity), and cleanliness requirements.

Doğru tasarlanmış ve bakımı yapılmış ürünlere yatırım yapmak vakumlu fırın armatürleri havacılık, yarı iletkenler ve birinci sınıf kesici takımlar gibi alanlarda yüksek katma değerli ısıl işlemlerin başarısını sağlamak için gerekli bir ön koşuldur. Malzeme ve süreç sınırlarına ilişkin derin bir anlayış ve ustalığı temsil eder.
