Isıl işlem sepetlerinin eğilmesi veya deforme olması nasıl önlenir?

Temel Sonuç

Önlemenin anahtarı ısıl işlem sepetleri Eğilmeyi veya bozulmayı önlemek için yeterli sürünme direncine sahip yüksek sıcaklık alaşımlarının seçilmesi, dahili destek blok aralığının 200 mm'nin altında tutulması, yapısal sağlamlığı artırmak için akıllı serbest bırakma bağlantılarına sahip entegre takviye kaburgalarının kullanılması ve radyant ısı tüpleri ve fırın silindirleri gibi sepet ile fırın bileşenleri arasında geometrik uyumluluğun sağlanması yatıyor. Bu önlemlerin birlikte uygulanması sepetin hizmet ömrünü %30 ila %50 oranında uzatabilir ve toplam enerji tüketimini yaklaşık %8 ila %12 oranında azaltabilir.

Malzeme Seçimi: Temel Olarak Sürünmeye Dirençli Alaşımlar

Yüksek sıcaklıkta çevrim sırasında ısıl işlem sepetinin deformasyonunun birincil nedeni, malzemenin sürünme direncinin yetersiz olmasıdır. Sıcaklıklar 900 santigrat dereceyi aştığında, sıradan karbon çeliğinin veya düşük alaşımlı çeliğin akma dayanımı keskin bir şekilde düşer ve sepetin kendi ağırlığı ve iş parçası yükü altında geri dönüşü olmayan plastik deformasyona yol açar. Bu nedenle yüksek sıcaklıktaki ortamlar için özel olarak tasarlanmış ısıya dayanıklı alaşımların kullanılması gerekir.

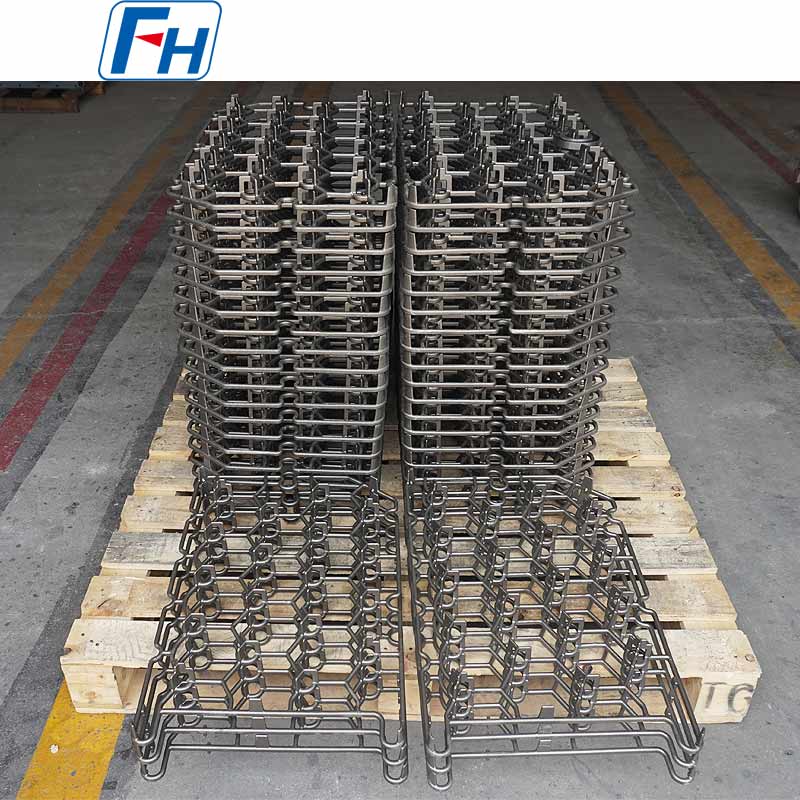

Örnek olarak 2.4879 kalite gibi nikel bazlı süper alaşımlar alınırsa, 1050 santigrat derecede bile yeterli yapısal mukavemeti korurlar. Bu alaşımlar, krom, nikel ve molibdenin eklenmesi yoluyla stabil bir ostenitik matris oluşturur; karbür güçlendirme aşamaları, tane sınırı kaymasını ve dislokasyon tırmanmasını etkili bir şekilde bastırmak için çökeltilir ve böylece sürünme oranını önemli ölçüde azaltır. Hassas dökümle üretilen sepetler, pürüzsüz yüzeylere ve hassas boyutlara sahiptir; yüzlerce santigrat derecelik sıcaklık farkları boyunca eşit ısı akışı dağılımı sağlar ve lokal termal stres konsantrasyonunun neden olduğu bükülmeyi önler.

Yapısal Tasarım: Sertlik ve Gerilim Gideriminin Dengelenmesi

Bir sepetin yapısal tasarımı, onun deformasyona karşı direncini doğrudan belirler. 3D lazer algılamayla doğrulanan dahili destek blok aralığı, uzun, ince veya düz iş parçaları için sürekli ve tekdüze destek sağlamak ve yük konsantrasyonu nedeniyle kenar bükülmesini önlemek amacıyla 200 mm'nin altında sıkı bir şekilde kontrol edilmelidir. Bu standart, otomotiv şanzıman bileşenlerini, havacılık braketlerini ve damgalı bağlantı elemanlarını içeren ısıl işlem senaryolarına uygulanır.

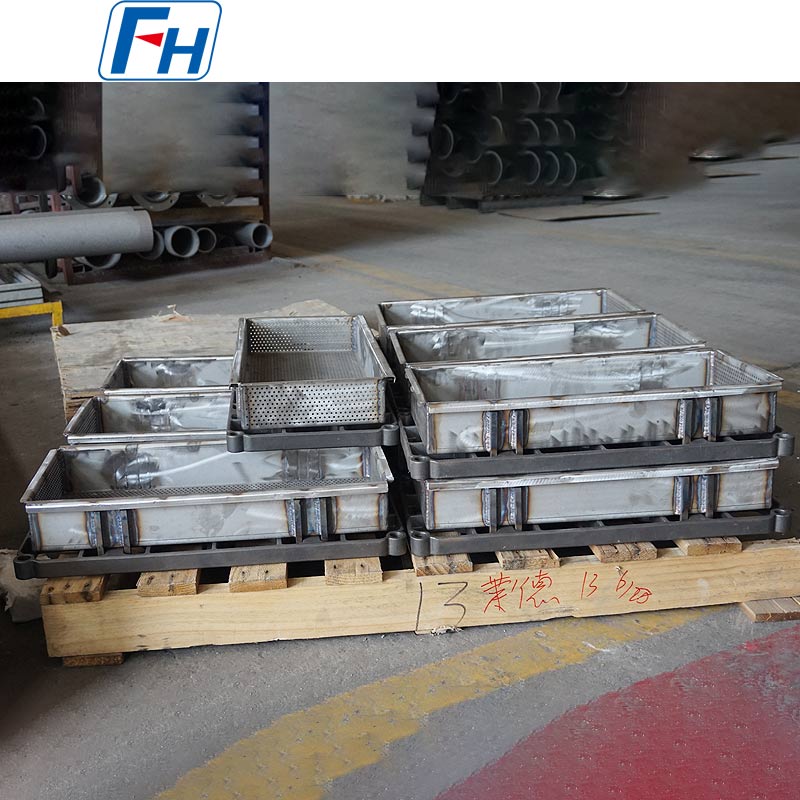

Genel sağlamlık için, kritik bağlantı noktalarına akıllı serbest bırakma bağlantıları kurulacak şekilde takviye nervürleri sepet çerçevesine entegre edilmelidir. Bu bağlantılar, sepet ile iş parçası arasında diferansiyel termal genleşme meydana geldiğinde kontrollü esnek dengeleme sağlayarak termal stresin doğrudan işlenen parçaya veya sepet gövdesinin kendisine iletilmesini önler. Isıl işlem fikstürlerinin kaynaklanması için, bu kontrollü termal uyumluluk, kaynakta kalan gerilimin azaltılması açısından önemlidir.

Isıl İşlem Proses Parametrelerinin Kontrolü

Mükemmel malzeme ve yapısal tasarıma rağmen uygun olmayan ısıl işlem parametreleri sepet deformasyonuna neden olabilir. Aşırı ısıtma hızları, sepet yüzeyi ile çekirdek arasında önemli sıcaklık farkları yaratarak termal şoka neden olur. Araştırmalar, döngüsel ısıl işlemden kaynaklanan termal şokun, sepetlerdeki yüzey ve iç deformasyonun ve çatlamanın ana nedenlerinden biri olduğunu göstermektedir. Aşağıdaki ilkelere uyulmalıdır:

• Isıtma aşaması: Termal şoku önlemek için ısıtma hızını saatte 150 ila 200 santigrat derece arasında kontrol edin
• Islatma aşaması: Termal stresi en aza indirmek için fırın sıcaklığının artı veya eksi 5 santigrat derece içinde olmasını sağlayın
• Soğutma aşaması: Hızlı söndürmeden kaynaklanan dönüşüm stresini önlemek için kontrollü soğutma yöntemleri kullanın

FMS akıllı ısıl işlem yönetim sistemiyle çalışmak, sıcaklığın ve ısıtma veya soğutma oranlarının kapalı devre kontrolüne olanak tanıyarak termal stresin güvenli sınırlar içinde kalmasını sağlar.

Fırın Bileşen Koordinasyonu: Geometrik Eşleştirmenin Önemi

Isıl işlem sepetleri izole olarak çalışmaz; performansları doğrudan çevredeki fırın bileşenlerinin durumu ve spesifikasyonuyla bağlantılıdır. Fırın silindirleri ve fırın ayakları sepet tabanını destekler. Silindir yüzeyleri aşınmışsa veya iskele yükseklikleri tutarsızsa, sepet yükleme ve boşaltma sırasında sallanarak parçalara mekanik baskı uygulanmasına neden olur. AFC fırın silindir rayları ve silindirleri boyutsal olarak sepet tabanı geometrisine uygun olmalıdır; Ray yüksekliğindeki 3 mm kadar küçük bir uyumsuzluk, sepetin tabanında eşit olmayan aşınmaya neden olur ve sürünme deformasyonunu hızlandırır.

Radyant ısı tüpleri, odanın içindeki ısı dağıtım modelini belirler. Sepete göre konumları hangi bölgelerin maksimum radyant girdisi alacağını belirler. Zayıf yanal konveksiyon kanallarına sahip bir sepet, iş parçası sıcaklığının geciktiği, tam olarak sıcak ve soğuk noktaların oluştuğu gölgeli bölgeler oluşturur. Sepet kafes geometrisini radyant tüp düzeniyle koordine etmek süreç optimizasyonunda önemli bir adımdır.

Yükleme Yoğunluğu ve İş Parçası Yerleştirme Yönergeleri

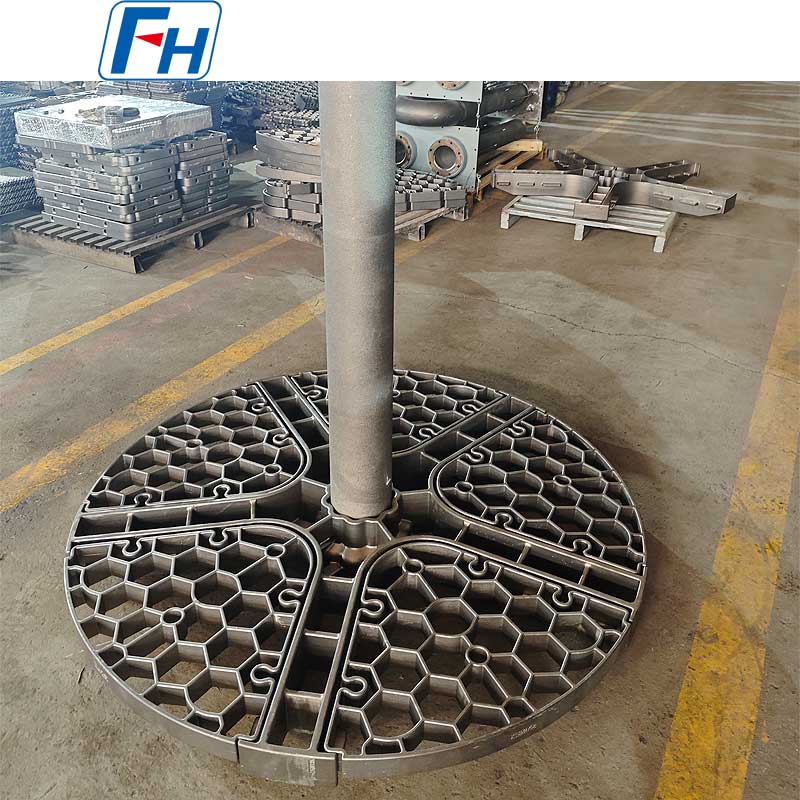

Aşırı yükleme yoğunluğu sepetin tasarım yük kapasitesini aşabilir ve destek yapısının aşırı sapmasına neden olabilir. İş parçası ağırlığı, konsantre nokta yüklerinden kaçınılarak sepetin nominal yüküne göre makul şekilde dağıtılmalıdır. Hassas döküm sepetleri için, belirli fırın tipleri (hazne, itici, vakum, çukur ve çan tipi) için optimize edilmiş yapılar, termal çevrim başına daha fazla iş parçasını barındırabilir, böylece tasarım yük aralığı dahilinde kullanılmaları koşuluyla birim zaman başına ısıl işlem kapasitesi artar.

Eksantrik yüklemeyi önlemek için iş parçaları sabit ağırlık merkezine yerleştirilmelidir. Düzensiz şekilli iş parçaları için, tepsi yüksekliğini ve eğim açısını iş parçası şekline göre esnek bir şekilde ayarlamak için ayarlanabilir bir tepsi sistemi kullanılabilir ve aşırı yerel basıncın neden olduğu plastik deformasyon önlenir.

Periyodik Muayene ve Bakım Stratejisi

Düzenli bir sepet inceleme rejimi oluşturmak deformasyonun önlenmesinin önemli bir parçasıdır. Her 500 termal döngüden sonra aşağıdaki öğelere odaklanan kapsamlı bir inceleme yapılması önerilir:

Deformasyonu toleransı aşan sepetler, sürekli kullanımın iş parçası kalitesini bozmasını ve enerji tüketimini artırmasını önlemek için derhal onarılmalı veya değiştirilmelidir. Büyük ölçekli sürekli üretim hatları için standart arayüzlere sahip sepetler, onlarca saniye içinde hızlı değiştirme olanağı sağlayarak hat değiştirme süresini önemli ölçüde azaltır.

Otomasyon Entegrasyonu ve Veri Takibi

Modern sürekli ısıl işlem üretim hatlarında sepetlerin otomasyon sistemleriyle entegrasyonu deformasyonun önlenmesine yardımcı olur. Sepet yüzeyinde ayrılan konumlandırma delikleri, görsel yönlendirmeli robotik kolların hassas kavrama ve yerleştirme sağlamasına olanak tanıyarak her seferinde tutarlı yükleme pozisyonları sağlar. Sepetin içine yerleştirilmiş RFID etiketleri veya sensörler, üretimin izlenmesi için doğrudan fabrika düzeyindeki FMS sistemine yüklenen verilerle iş parçası partilerinin ve sıcaklık geçmişinin gerçek zamanlı izlenmesini sağlar.

Uzun vadeli veri birikimi sayesinde, sepet deformasyonu ile proses parametreleri arasındaki korelasyonlar, tahmine dayalı bakım modelleri oluşturmak için analiz edilebilir, deformasyon meydana gelmeden müdahaleye olanak sağlanır ve sepet hizmet ömrü %30 ila %50 oranında uzatılır.
