FH® Kaynaklı Fan Kanatları ve Pervaneleri | Yüksek Sıcaklık Fırın Sirkülasyonu

Temel Faydalar

Hassas Lazer Kaynak
Hibrit lazer TIG kaynak işlemi – minimum ısı girişi, tam nüfuz ve termal yorulma çatlamasına dirençli sıçramasız dikişler.
Yüksek Sıcaklık Dayanımı
Isıya dayanıklı alaşımlardan üretilmiştir – 1150°C'ye kadar fırın çalışma sıcaklıklarında bıçak geometrisini ve yapısal bütünlüğünü korur.
Dinamik Dengeleme
Her pervane sevkıyattan önce dinamik olarak dengelenir (ISO 1940 G6.3 veya daha iyisi) - titreşimi azaltır, rulman ömrünü uzatır ve sessiz çalışmayı sağlar.
Özel Bıçak Profilleri
Radyal, geriye eğimli, ileri eğimli veya eksenel akış; özel hava akışı ve basınç gereksinimleriniz için tasarlanmıştır.
Sağlam Yapı
Güçlendirilmiş kanattan göbeğe bağlantılar ve gerilimi azaltılmış kaynaklar - termal çevrime ve yüksek merkezkaç kuvvetlerine dayanıklıdır.

Teknik Özellikler

Parametre	Değer
Malzemeler	310S, 1.4828, 1.4849, İnkonel 600/625, Hastelloy
Maks. sürekli sıcaklık	650°C – 1150°C (malzemeye bağlı olarak)
Bıçak türleri	Radyal, geriye kavisli, ileri kavisli, eksenel
Merkez türleri	Kamalı, konik, ayrık veya özel delikli
Çap aralığı	200 mm – 1500 mm
Maks. uç hızı	100 m/s'ye kadar (tasarıma bağlı)
Dengeleme notu	ISO 1940 G6.3 standardı (G2.5 mevcuttur)
Kaynak standardı	EN ISO 5817 / AWS D1.1
Yüzey bitirme Kaynaklı / kumlanmış / yüksek sıcaklıkta kaplama

Neden FH® Kaynaklı Fan Kanatlarını Seçmelisiniz?
1. Sirkülasyon Fanlarının Kritik Rolü
Isıl işlem fırınlarında sirkülasyon fanları sıcaklık homojenliğinin kalbidir. Kötü üretilmiş fan kanatları:

Yataklara ve motor takozlarına zarar veren titreşim yaratın
Düzensiz hava akışı oluşturun; yük boyunca sıcaklık değişimleri
Kaynaklarda çatlak – ciddi arızalar mümkündür
Sıcaklıkta deformasyon – verimlilikte azalma ve enerji tüketiminde artış

FH® kaynaklı pervaneler bu sorunları çözer.

2. Malzeme Seçim Kılavuzu

Malzeme	Maksimum Sıcaklık	En İyisi
310S	950°C	Temperleme, düşük sıcaklıkta karbürleme, genel sirkülasyon
1.4828	1000°C	Daha yüksek sıcaklıkta tavlama, iyi oksidasyon direnci
1.4849	1050°C	Yüksek sıcaklıkta karbürleme, ağır hizmet tipi sirkülasyon
Inconel 600	1100°C	Şiddetli termal döngü, aşındırıcı atmosferler
İnkonel 625	1150°C	Aşırı sıcaklıklar, yüksek mukavemet gereksinimleri

3. Üretim Süreci

Adım	Süreç
1	Sertifikalı plakadan lazerle kesilmiş bıçak profili
2	Müşterinin mil spesifikasyonuna göre işlenmiş göbek
3	Hassas kaynak fikstürüne yerleştirilmiş bıçaklar
4	Lazer/TIG kaynağı – minimum distorsiyon, sıçrama yok
5	Kaynak sonrası gerilim giderme (yüksek sıcaklıkta servis için gereklidir)
6	Kaba dengeleme – malzeme ekleme/çıkarma
7	Dinamik dengeleme – minimum ISO 1940 G6.3
8	Nihai boyutsal inceleme ve yüzey bitirme

Mevcut Bıçak Tipleri

Tür	Hava Akışı Deseni	En İyisi
Radyal (düz)	Yüksek basınç, orta akış	Yüksek statik basınç uygulamaları, yoğun yükler
Geriye doğru kavisli	Yüksek akış, iyi verimlilik	Genel sirkülasyon, enerji verimliliği
İleriye doğru eğimli	Düşük hızda yüksek akış	Düşük hızlı, yüksek hacimli uygulamalar
Eksenel (pervane)	Yüksek akış, düşük basınç	Akışlı fırınlar, soğutma fanları

Uygulamalar
Fırın Çeşitleri:

Kutu fırın çatı sirkülasyon fanları
Ocak ocağı devridaim fanları
Araba alt fırın fanları
Çan ocağı sirkülasyonu
Sürekli fırın çapraz akışlı fanlar
Temperleme fırını sirkülasyonu
Tav fırını fanları
Sinterleme fırını fanları
Kurutma fırını sirkülasyonu

Endüstriler:

Isıl işlem mağazaları
Otomotiv parça imalatı
Havacılık ısıl işlemi
Dövme ve dökümhane
Çelik ve alüminyum işleme
Seramik ve cam fırınları
Kimyasal işleme fırınları

Malzeme Sınıfı Tablosu:

Isıya Dayanıklı Çelik
/	Büyük Britanya	DİN	ASTM	JIS	Kimyasal Bileşim (%)								Maksimum Çalışma Sıcaklığı
/	Büyük Britanya	DİN	ASTM	JIS	C	Si	Mn	CR	Ni	Nb/Cb	Ay	Diğer	Maksimum Çalışma Sıcaklığı
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2,00	≤1,00	24.00 - 28.00	4.00 - 6.00	-	≤0,50	-	1050°C
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1,00 - 2,50	≤2,00	19.00 - 23.00	8.00 - 12.00	-	≤0,50	-	950°C
3	ZG30Cr28Ni10	-	o	SCH17	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050°C
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1,00 - 2,50	≤2,00	24.00 - 27.00	11.00 - 14.00	-	≤0,50	-	1050°C
5	ZG30Cr28Ni16	-	merhaba	SCH18	0,20 - 0,50	≤2,00	≤2,00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100°C
6	ZG40Cr25Ni20Si2	1.4848	Hong Kong	SCH21	0,30 - 0,50	≤1,75	≤1,50	23.00 - 27.00	19.00 - 22.00	-	≤0,50	-	1100°C
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2,00	≤2,00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100°C
8	ZG40Cr19Ni39	1.4865	HÜ	SCH20	0,35 - 0,75	≤2,50	≤2,00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020°C
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2,00	≤2,00	15.00 - 19.00	33.00 - 37.00	-	≤0,50	-	1000°C
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2,00	≤2,00	24.00 - 28.00	33.00 - 37.00	0,80 - 1,80	≤0,50	-	1100°C
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1,00 - 2,50	≤2,00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	≤0,50	-	1100°C
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1,00 - 2,50	≤2,00	23.00 - 25.00	23.00 - 25.00	0,80 - 1,80	≤0,50	-	1050°C
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1,00 - 2,50	≤2,00	24.00 - 28.00	33.00 - 37.00	-	≤0,50	-	1100°C
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2,00	19.00 - 21.00	31.00 - 33.00	0,50 - 1,50	≤0,50	-	1050°C
15	ZG45Cr12Ni60	-	Donanım	-	0,35 - 0,75	≤2,00	≤2,00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100°C
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2,00	≤2,00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100°C
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00 - 30.00	≤1,00	≤0,50	≤0,50	Co:48.0 - 52.0	1200°C
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00 - 29.00	-	1,50 - 2,50	≤0,50	Co:48.0 - 52.0	1200°C
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1,00 - 2,00	≤1,50	27.00 - 30.00	47.00 - 50.00	-	≤0,50	G:4,0 - 5,5	1200°C

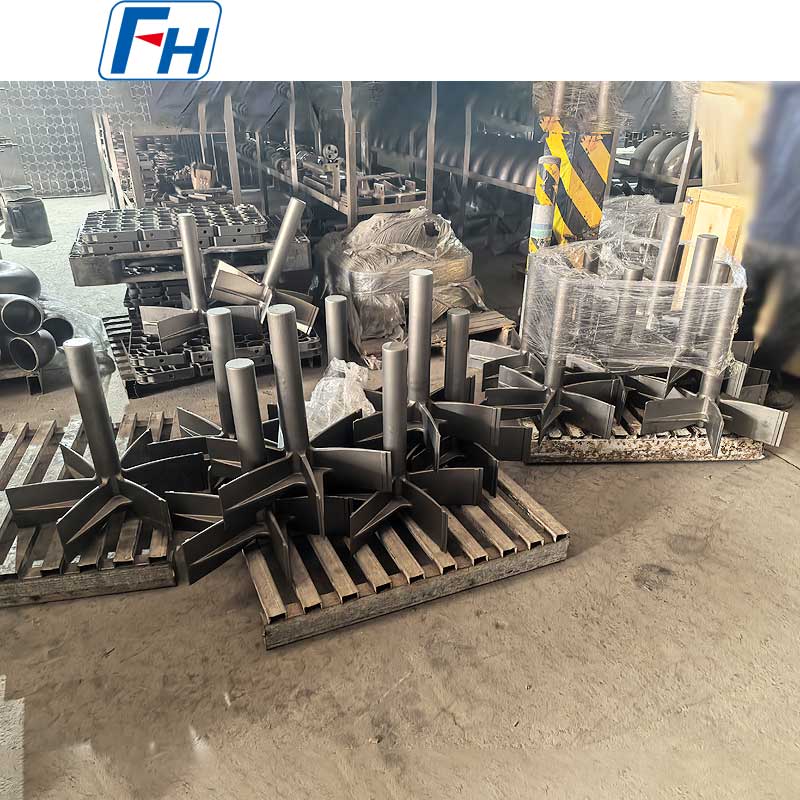

FH® Kaynaklı Fan Kanatlarının Orijinal Fotoğrafları

Sipariş Süreci
1. Sağlayın:

Mevcut fan çizimi veya boyutları (çap, şaft boyutu, kanat tipi)
Çalışma sıcaklığı ve atmosfer
Motor gücü ve RPM
İstenilen malzeme kalitesi (ya da biz tavsiye edelim)
Dengeleme derecesi gerekli (G6.3 standart, G2.5 isteğe bağlı)

2. FH® şunları önermektedir:

Koşullarınıza göre malzeme önerisi
Verimlilik için kanat profili optimizasyonu
Onay için CAD çizimi
Fiyat ve teslim süresi

3. Üretim: 10–25 iş günü

4. Teslimat şunları içerir:

Dinamik dengeleme raporu
Malzeme test sertifikası (MTC)
Boyutsal inceleme raporu
Kurulum ve bakım kılavuzu

SSS:

S1: FH® kaynaklı fan kanatları ne kadar dayanır?
C: Servis ömrü sıcaklığa ve atmosfere bağlıdır. Tipik beklentiler: ≤700°C'de 310S: 5–10 yıl; 950°C'de 1,4849: 2–5 yıl; 1050°C'de Inconel: 1–3 yıl. Her 6-12 ayda bir düzenli muayene yapılması tavsiye edilir.

S2: Fırınım için hangi malzemeyi önerirsiniz?
A: ≤700°C temperleme için: 310S. 950°C karbürleme için: 1.4849. >1000°C veya agresif atmosferler için: Inconel 600/625. FH®, özel koşullarınıza göre ücretsiz malzeme önerileri sunar.

S3: Dinamik dengeleme neden önemlidir?
C: Dengesiz fan kanatları yatak aşınmasına, fırın titreşimine, gürültüye, verimin düşmesine ve çatlama riskine neden olur. FH® her seti minimum ISO 1940 G6.3'e (G2.5 mevcuttur) göre dengeler ve bir dengeleme raporu içerir.

S4: Mevcut fan kanatlarımı onarabilir veya tersine mühendislik yapabilir misiniz?
C: Evet. Onarım için: Çatlakları yeniden kaynaklayabiliriz veya hasarlı bıçakları değiştirebiliriz. Tersine mühendislik için: aşınmış bıçaklarınızı veya çizimlerinizi bize gönderin; ölçüp mümkünse malzemeyi iyileştireceğiz ve doğrudan yenisini üreteceğiz.

S5: Garantiniz nedir?
C: Üretim hatalarına (kaynak çatlakları, malzeme kusurları, dengeleme sorunları) karşı 12 ay. Normal aşınma, termal yorgunluk ve korozyon kapsam dışındadır; ancak FH®, ömrü en üst düzeye çıkarmak için koşullarınıza uygun doğru malzemeyi önerecektir.

Yüksek Sıcaklık Fırın Fanları için FH® Kaynaklı Fan Kanatları – 1.4848, Sürünme Önleyici, Dinamik Dengeleme, ISO 9001
