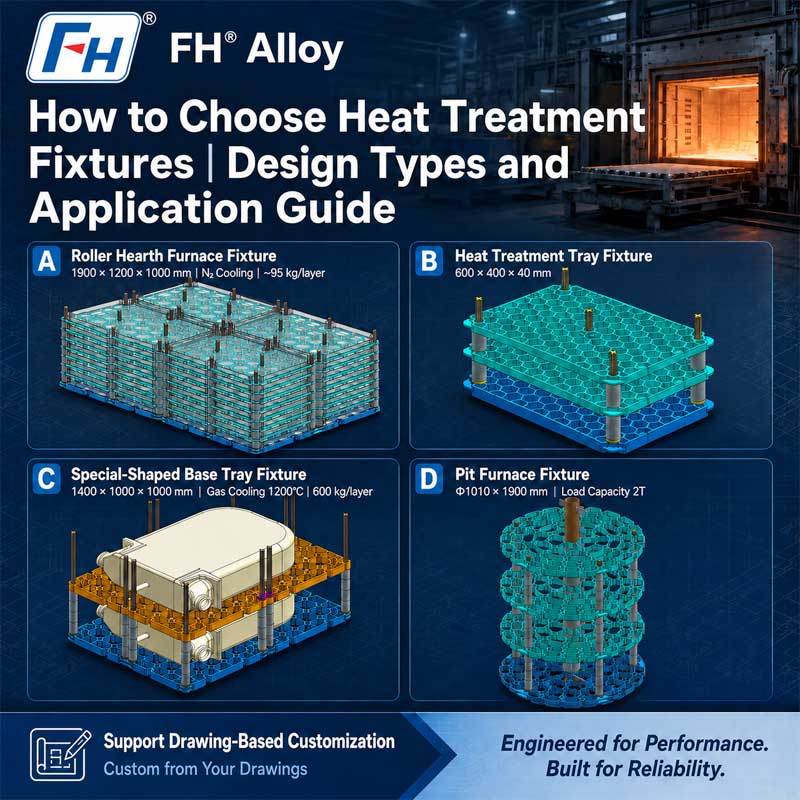

Doğru Isıl İşlem Armatürleri Nasıl Seçilir: Fikstür Tasarımları ve Uygulamaları Rehberi

Endüstriyel ısıl işlem üretiminde fikstürler, bileşenleri fırınların içine ve dışına taşımak için kullanılan basit taşıyıcılardan çok daha fazlasıdır.

Düzgün tasarlanmış bir ısıl işlem fikstürü aşağıdakilerin kontrolüne yardımcı olur:

Bileşen konumlandırma
Isı dağılımı
Yükleme verimliliği
Üretim tutarlılığı
Yüksek sıcaklıkta deformasyon

Ancak doğru fikstürü seçmek her zaman kolay değildir.

Küçük parti bileşenleri için iyi çalışan bir fikstür, ağır dökümler için uygun olmayabilir. Geleneksel bir fırında kullanılan bir tasarım, vakumlu ısıl işlem prosesinin gereksinimlerini karşılamayabilir.

Doğru çözüm aşağıdakiler arasındaki ilişkiye bağlıdır:

İş parçası geometrisi
Fırın tipi
Sıcaklık aralığı
Yükleme yöntemi
Üretim döngüsü
Malzeme performansı

Bu kılavuz, başlıca ısıl işlem armatür türlerini ve mühendislerin farklı endüstriyel uygulamalar için uygun tasarımı nasıl seçtiğini açıklamaktadır.
FH® Alloy, müşteri çizimlerine, fırın koşullarına ve üretim gereksinimlerine göre özelleştirilmiş ısıl işlem fikstürleri sağlar.

Isıl İşlem Fikstür Seçimi Neden Önemlidir?
Isıl işlem sırasında bileşenler, yüksek sıcaklıklara ve termal döngülere tekrar tekrar maruz kalır.

Fikstür, iş parçasını desteklerken yapısal işlevini korumalıdır.

Uygun olmayan bir fikstür tasarımı aşağıdakilere yol açabilir:

İş parçası distorsiyonu
Düzensiz ısıtma
Azaltılmış fırın kapasitesi
Kısa fikstür servis ömrü
Artan üretim maliyetleri

Sürekli ısıl işlem yapan üreticiler için fikstür performansı verimliliği doğrudan etkiler.
İyi tasarlanmış bir armatür aşağıdakiler arasında bir denge sağlamalıdır:
Mekanik dayanım Isı transferi Ağırlık optimizasyonu Hizmet ömrü

Farklı Isıl İşlem Fikstür Tasarımları ve Uygulamaları
Endüstriyel fırınlarda kullanılan birkaç yaygın fikstür konfigürasyonu vardır.
En iyi seçim bileşen şekline, proses gereksinimlerine ve fırın ortamına bağlıdır.

Isıl İşlem Sepetleri: Toplu İşleme için Esnek Çözümler
Isıl işlem sepetleri birden fazla bileşenin birlikte işlendiği toplu üretim için yaygın olarak seçilir.

Aşağıdakiler için yaygın olarak kullanılırlar:

Küçük metal parçalar
Bağlantı Elemanları
Otomotiv bileşenleri
İşlenmiş parçalar
Döküm bileşenleri

Isıl İşlem Sepetlerinin Avantajları
Verimli Toplu Yükleme
Sepetler, operatörlerin tek bir fırın döngüsünde birçok bileşeni yüklemesine olanak tanır.
Bu şunları iyileştirir:

İşleme verimliliği
Üretim organizasyonu
Fırın kullanımı

İyi Isı Sirkülasyonu
Açık yapılar, ısının ve fırın atmosferinin bileşenlere daha etkili şekilde ulaşmasını sağlar.
Bu, işleme sırasında sıcaklık eşitliğinin iyileştirilmesine yardımcı olur.

Kolay Kullanım
Birçok endüstriyel sepet şunları içerir:

Kaldırma noktaları
Güçlendirilmiş çerçeveler
İstiflenebilir yapılar
Kullanım özellikleri

Bu tasarımlar onları tekrarlanan üretim ortamlarına uygun hale getirir.

Isıl İşlem Sepetini Ne Zaman Seçmelisiniz?
Bir sepet genellikle aşağıdaki durumlarda uygundur:

Birden fazla parça birlikte işlenir
Bileşen geometrisi nispeten basittir
Toplu yükleme tercih edilir
Yüksek üretim verimliliği gereklidir

Isıl İşlem Tepsileri: Hassas Bileşenler için Stabil Konumlandırma
Isıl işlem tepsileri Düzenli yerleştirme gerektiren bileşenler için kontrollü bir destek yüzeyi sağlar.
Sepetlerle karşılaştırıldığında tepsiler genellikle daha iyi konumlandırma kontrolü sağlar.

Genellikle aşağıdakiler için kullanılırlar:

Hassas işlenmiş parçalar
Düz bileşenler
Takım bileşenleri
Ayırma gerektiren bileşenler

Isıl İşlem Tepsilerinin Temel Tasarım Özellikleri
Uygulamaya bağlı olarak tepsiler şunları içerebilir:

Izgara açıklıkları
Takviye kaburgaları
Konumlandırma noktaları
Destek blokları
İstiflenebilir yapılar

Isıl İşlemde Tepsiler Neden Kullanılır?
Bir tepsi yardımcı olabilir:

Parça hareketini azaltın
Tutarlı mesafeyi koruyun
Bileşen temasını önleyin
Proses tekrarlanabilirliğini iyileştirin

Boyutsal doğruluk gerektiren uygulamalar için tepsi tasarımı kritik olabilir.

Isıl İşlem Rafları: Büyük veya Karmaşık Bileşenleri Destekler
Isıl işlem rafları bileşenlerin özel konumlandırmaya veya çok seviyeli desteğe ihtiyaç duyduğu uygulamalar için tasarlanmıştır.
Yaygın olarak aşağıdakiler için kullanılırlar:

Uzun bileşenler
Ağır parçalar
Büyük montajlar
Hassas bileşenler

Önemli Raf Tasarımı Hususları
Yük Dağılımı
Yüksek sıcaklık dayanımı yalnızca malzemeye bağlı değildir.
Aşağıdakileri önlemek için yapı yükleri uygun şekilde dağıtmalıdır:

Bükme
Sarkma
Yerel stres konsantrasyonu

Bileşen Konumlandırma
Raf aşağıdakilere izin verirken istikrarlı bir destek sağlamalıdır:

Isı sirkülasyonu
Termal genleşme
Kolay yükleme

Fırın Uyumluluğu
Raf boyutları eşleşmelidir:

Fırın odası boyutu
Yükleme ekipmanı
Üretim süreci

Izgara Armatürleri: Isı Transferini ve Ağırlığı Optimize Etme
Izgara tipi armatürler Isı akışını iyileştirmek için açık yapılarla tasarlanmıştır.

Yaygın olarak şu şekilde kullanılırlar:

Destekleyici platformlar
Temel ızgaralar
Ara katmanlar
Sepet yapıları

Izgara Yapıların Avantajları
Düzgün tasarlanmış bir ızgara armatürü şunları sağlayabilir:

Azaltılmış fikstür ağırlığı
Geliştirilmiş ısı dolaşımı
Daha iyi atmosfer teması
Verimli fırın yükleme

Bununla birlikte, açık yapının yüksek sıcaklıktaki çalışma sırasında hala yeterli mukavemeti koruması gerekmektedir.

Özel Isıl İşlem Fikstürleri: İş Parçasının Çevresinde Tasarlanmıştır
Standart fikstür tasarımları her zaman endüstriyel gereksinimleri karşılayamayabilir.
Özel bileşenler için üreticiler genellikle özelleştirilmiş çözümlere ihtiyaç duyar.

Özel armatürler aşağıdakilere göre geliştirilir:

Bileşen boyutları
Kritik destek konumları
Yükleme yönü
Fırın sınırlamaları
Süreç gereksinimleri

Özel Fikstür Uygulama Örnekleri
Özel tasarımlar genellikle aşağıdakiler için kullanılır:

Havacılık bileşenleri
Türbin parçaları
Büyük dökümler
Hassas takımlar
Özel alaşım bileşenleri

Fikstür Tasarımının Fırın Tipiyle Eşleştirilmesi
Bir fikstür seçerken fırın ortamı en önemli faktörlerden biridir.

Vakum Fırını Armatürleri
Vakumlu fırın uygulamaları aşağıdakilere özel dikkat gerektirir:

Malzeme stabilitesi
Temiz yüzey gereksinimleri
Boyutsal doğruluk
Radyasyonla ısı transferi

Isı transfer koşulları geleneksel fırınlardan farklı olduğundan, vakum armatürleri genellikle optimize edilmiş yapılar gerektirir.

Ocak Fırını Armatürleri
Ocak fırını armatürleri genellikle dikey yükleme için tasarlanmıştır.
Önemli hususlar şunları içerir:

Armatür yüksekliği
Kaldırma yapısı
Yük dengesi
Bileşen konumlandırma

Silindir Ocaklı Fırın Armatürleri
Sürekli fırın sistemleri, taşıma mekanizmasıyla birlikte çalışabilen fikstürler gerektirir.
Tasarım hususları şunları içerir:

Alt yapı
Hareket sırasında stabilite
Silindir aralığı
Toplam yükleme ağırlığı

Karbonlama Fırını Armatürleri
Karbürleme işlemleri, armatürleri zorlu termal ve atmosferik koşullara maruz bırakır.
Malzeme seçimi ve yapısal tasarım şunları dikkate almalıdır:

Karbon atmosferi etkileri
Yüksek sıcaklığa maruz kalma
Uzun çalışma döngüleri

Doğru Fikstür Malzemesinin Seçilmesi
Armatür tasarımı ve malzeme seçimi birlikte düşünülmelidir.
Yaygın ısıya dayanıklı malzemeler şunları içerir:

310S Paslanmaz Çelik
Genellikle şunlar için seçilir:

Fırın tepsileri
Destek yapıları
Genel yüksek sıcaklık uygulamaları

1.4848 Isıya Dayanıklı Çelik
Gereksinimlerin aşağıdakileri içerdiği durumlarda yaygın olarak kullanılır:

Yüksek sıcaklık dayanımı
Oksidasyon direnci
Yapısal güvenilirlik

1.4849 ve 1.4852 Alaşımları
Aşağıdakileri içeren daha zorlu koşullar için kullanılır:

Daha yüksek sıcaklık
Uzun servis süreleri
Daha iyi sürünme direnci

Nikel Esaslı Alaşımlar
Daha yüksek sıcaklık kapasitesi veya daha ağır çalışma koşulları gerektiren uygulamalar için seçilmiştir.

Isıl İşlem Armatürlerinin Seçiminde Temel Faktörler
Bir fikstür tasarımı seçmeden önce mühendisler aşağıdaki faktörleri değerlendirmelidir.

1. İş Parçası Geometrisi
Şunu düşünün:

Şekil
Boyut
Ağırlık
Kritik yüzeyler
Deformasyon riskleri

2. Fırın Koşulları
Önemli parametreler şunları içerir:

Sıcaklık
Atmosfer
Isıtma yöntemi
Döngü frekansı

3. Yükleme Gereksinimleri
Değerlendirin:

Tek bileşen ağırlığı
Parti ağırlığı
Yükleme yöntemi
Taşıma ekipmanı

4. Beklenen Hizmet Ömrü
Ara sıra kullanılmak üzere tasarlanmış bir armatür, sürekli çalışan bir armatürden farklı olabilir.
Şunu düşünün:

Termal döngüler
Bakım gereksinimleri
Değiştirme sıklığı

Isıl İşlem Armatürlerinin Seçiminde Sık Yapılan Hatalar
Yalnızca Başlangıç Maliyetine Göre Seçim Yapmak
Daha düşük maliyetli bir fikstür aşağıdakilerle sonuçlanabilir:

Daha hızlı deformasyon
Daha sık değiştirme
Üretim kesintileri

Fırın Koşullarının Göz ardı Edilmesi
Hava atmosferine uygun bir armatür aşağıdaki durumlarda iyi performans göstermeyebilir:

Vakum ortamları
Karbonlayıcı atmosferler
Yüksek çevrimli üretim

Özel Uygulamalar için Standart Tasarımların Kullanılması
Karmaşık bileşenler genellikle özelleştirilmiş destek çözümleri gerektirir

FH® Alloy ile Özel Isıl İşlem Fikstürü İmalatı
FH® Alaşımı imalatta uzmanlaşmıştır özelleştirilmiş ısıl işlem armatürleri endüstriyel fırın uygulamaları için.

Çözümler şunları içerir:

Isıl işlem sepetleri
Fırın tepsileri
Isıl işlem rafları
Izgara armatürleri
Özel destek armatürleri
Vakumlu fırın armatürleri

Üretim aşağıdakilere dayanabilir:

Müşteri çizimleri
Mevcut örnekler
Fırın özellikleri
Bileşen gereksinimleri

FH Alloy, uygun malzemeleri, optimize edilmiş yapıları ve üretim deneyimini birleştirerek müşterilerin fırın performansını ve fikstür güvenilirliğini artırmasına yardımcı olur.

SSS
S1: En çok hangi tür ısıl işlem fikstürü kullanılır?
Sepetler, tepsiler ve raflar en çok kullanılan tasarımlar arasındadır. En iyi seçim iş parçasına ve fırın prosesine bağlıdır.

S2: Isıl işlem fikstürünü nasıl seçerim?
Seçimde iş parçası boyutları, fırın tipi, sıcaklık, atmosfer, yükleme yöntemi ve beklenen hizmet ömrü dikkate alınmalıdır.

S3: Isıl işlem armatürleri özelleştirilebilir mi?
Evet. Çoğu endüstriyel fırın armatürü, gerçek üretim gereksinimlerine göre özelleştirilmiştir.

S4: Yüksek sıcaklık armatürleri için hangi malzemeler uygundur?
Yaygın malzemeler arasında 310S, 1.4848, 1.4849, 1.4852 ve diğer ısıya dayanıklı alaşımlar bulunur.

Sonuç
Doğru ısıl işlem fikstürünü seçmek bir sepet, tepsi veya raf seçmekten daha fazlasını gerektirir.

Fikstür, tüm çalışma ortamına göre tasarlanmalıdır:

Fırın koşulları
Bileşen gereksinimleri
Sıcaklık
Yükleme yöntemi
Malzeme performansı

Düzgün seçilmiş bir fikstür, üretim verimliliğini artırabilir, deformasyon risklerini azaltabilir ve daha uzun hizmet ömrü sağlayabilir.
FH® Alloy, güvenilir yüksek sıcaklık fırın çözümlerine ihtiyaç duyan endüstriyel müşteriler için özelleştirilmiş ısıl işlem fikstürleri sağlar.
