Endüstriyel Fırınlar için Özel P-Tipi Radyant Boru

Isıya Dayanıklı Alaşımlı Radyant Boru Düzeneği | Özel Montaj Plakası ve Bağlantılar | FH® Alaşımı
FH® Alaşımı, endüstriyel fırınlar ve ısıl işlem ekipmanları için özel P tipi radyant tüpler üreterek müşteri çizimlerine, fırın boyutlarına, çalışma sıcaklığına, atmosfere ve brülör sistemi gereksinimlerine göre eksiksiz radyant tüpü düzenekleri sağlar.

P-şekilli konfigürasyon, uzun düz radyant bölümlerini geri dönüş kıvrımlarıyla birleştirerek nispeten kompakt bir fırın alanı içinde genişletilmiş bir ısıtma yolu oluşturur.

Bu tip radyant tüp, dolaylı ısıtma, kontrollü fırın atmosferi, istikrarlı ısı dağıtımı ve özelleştirilmiş fırın entegrasyonu gerektiren endüstriyel ısıtma sistemleri için uygundur.

Ürüne Genel Bakış
P tipi radyant tüpü, sürekli bir ısıtma yolu oluşturmak için birden fazla düz tüp bölümü ve dönüş kıvrımları kullanır.
Geleneksel düz radyant tüpüyle karşılaştırıldığında P tipi yapı, kompakt bir kurulum düzenlemesini korurken daha uzun bir radyant yüzey sağlayabilir.

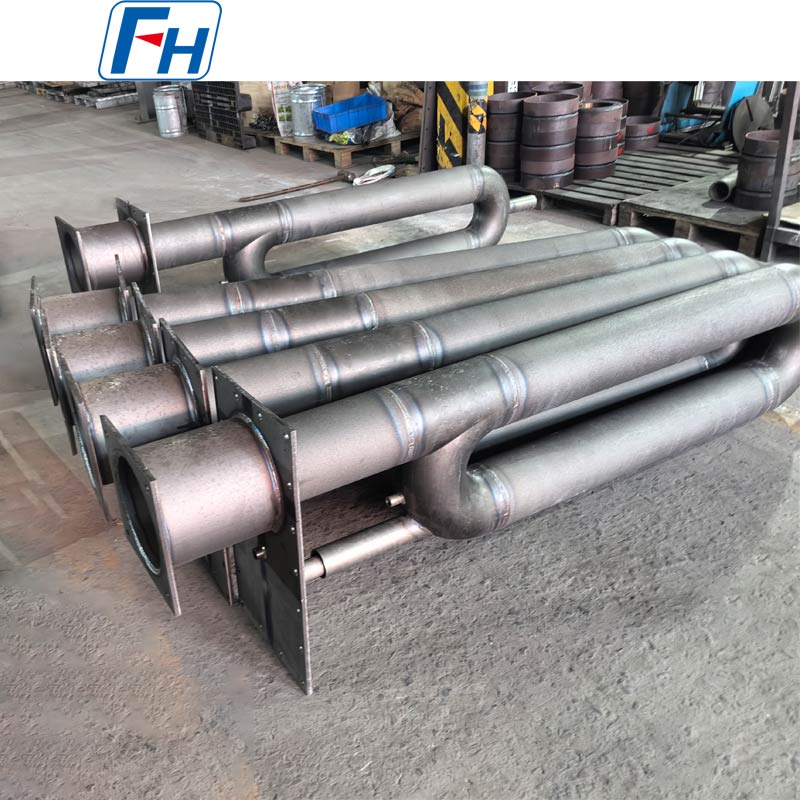

Gösterilen ürün aşağıdakileri içeren komple bir montaj halinde üretilebilir:

• Ana radyant tüp bölümleri

• Dönüş virajları

• Montaj plakası

• Brülör tarafı bağlantısı

• Çıkış / egzoz bağlantısı

• Destek bileşenleri

• Özel kurulum arayüzleri


FH® Alloy, hem yeni fırın projelerini hem de yedek radyant tüp imalatını destekler.

Tipik Özellikler

P Tipi Radyant Tüp Boyutları
Her bir P tipi radyant tüpü müşterinin fırın planına göre üretilebilmektedir.

Tipik boyutsal parametreler şunları içerir:

• OD – Boru Dış Çapı

• WT – Duvar Kalınlığı

• L – Toplam Uzunluk

• C – Merkez Mesafesi

• R – Dönüş Bükülme Yarıçapı

• W – Genel Genişlik

• Montaj plakası dimensions

• Bağlantı borusu çapı

• Bağlantı uzunluğu

• Montaj deliği boyutları

• Brülör arayüzü boyutları


Çizim Referansı

• OD = Dış Çap

• WT = Duvar Kalınlığı

• L = Toplam Uzunluk

• C = Merkez Mesafesi

• R = Bükülme Yarıçapı


Tüm boyutlar müşteri çizimlerine, numunelere veya mevcut fırın boyutlarına göre özelleştirilebilir.

P Şekilli Çok Geçişli Yapı

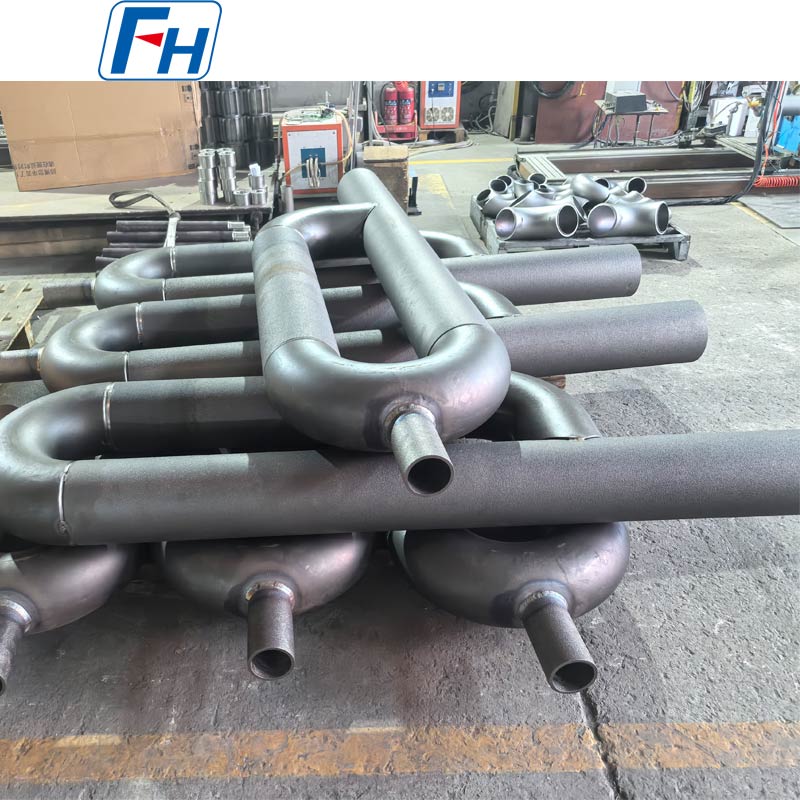

P tipi radyant tüpü ile geleneksel düz radyant tüpü arasındaki temel fark, geri akış geometrisidir.
Birden fazla düz bölüm kavisli dönüş bölümleriyle birbirine bağlanarak daha uzun bir iç akış yolu oluşturulur.
Bu tasarım şunları sağlayabilir:

• Daha büyük radyant ısıtma yüzeyi

• Daha uzun ısıtma yolu

• Kompakt kurulum düzenlemesi

• Esnek fırın düzeni

• Kararlı ısı transferi

• Özelleştirilmiş brülör ve egzoz düzenlemesi


Kesin P tipi geometri, her uygulama için tek bir standart boyut kullanmak yerine gerçek fırına göre tasarlanmalıdır.

Isıya Dayanıklı Alaşım Malzemeler
Malzeme seçimi radyant tüpün servis ömrü açısından kritik öneme sahiptir.
FH® Alloy, aşağıdakiler de dahil olmak üzere farklı ısıya dayanıklı malzemeler kullanarak P tipi radyant tüpler üretebilir:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni ısıya dayanıklı alaşımlar

• Yüksek Ni ısıya dayanıklı alaşımlar

• Nikel bazlı yüksek sıcaklık alaşımları

• Müşteri tarafından belirlenen diğer kaliteler


Malzeme seçiminde aşağıdakiler dikkate alınmalıdır:

• Çalışma sıcaklığı

• Fırın atmosferi

• Brülör koşulları

• Termal döngü frekansı

• Oksidasyon koşulları

• Boru duvar kalınlığı

• Gerekli servis ömrü


Malzeme belirtilmemişse FH® Alloy, gerçek fırın çalışma koşullarına göre malzeme seçimi desteği sağlayabilir.

Dolaylı Fırın Isıtması için Tasarlandı
Brülör alevi ve yanma gazlarının fırın çalışma odasından ayrı tutulması gereken durumlarda P tipi radyant tüpler yaygın olarak kullanılır.
Isı, radyant tüp duvarından aktarılır ve fırının içindeki iş parçalarına doğru yayılır.
Bu düzenleme şunları sağlamaya yardımcı olabilir:

• Kontrollü fırın atmosferi

• Azaltılmış doğrudan alev teması

• Daha kararlı ısıtma

• Düzgün sıcaklık dağılımı

• Güvenilir sürekli çalışma


Özel Montaj Plakası ve Bağlantılar
Gösterilen P tipi radyant tüpü özel bir montaj plakası ve uç bağlantı yapısı kullanır.
FH® Alaşımı şunları özelleştirebilir:

• Montaj plakası width and height

• Plaka kalınlığı

• Montaj deliği miktarı

• Delik çapı ve konumu

• Brülör bağlantısı

• Egzoz bağlantısı

• Bağlantı borusu çapı

• Destek yapısı

• Kurulum yönü


Bu, tüm montajın müşterinin mevcut fırın arayüzüyle eşleşmesini sağlar.

Tipik Uygulamalar
P tipi radyant tüpler aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

• Isıl işlem fırınları

• Tav fırınları

• Sertleştirme fırınları

• Temperleme fırınları

• Karbürleme fırınları

• Sürekli fırınlar

• Silindir ocaklı fırınlar

• Koruyucu atmosfer fırınları

• Çelik işleme hatları

• Endüstriyel ısıtma sistemleri


Sınırlı fırın alanı içerisinde uzun bir radyant ısıtma yolu gerektiren uygulamalar için özellikle uygundurlar.

Üretim Süreci
Tasarıma bağlı olarak imalat şunları içerebilir:
Malzeme Hazırlama → Boru Üretimi → Düz Kesit Hazırlama → Dönüş Büküm İmalatı → Montaj → Kaynak → Montaj Plakası İmalatı → Talaşlı İmalat → Boyutsal Muayene → Yüzey Temizleme → Son Muayene

Temel üretim kontrolleri şunları içerir:

• Tüp düzlüğü

• Duvar kalınlığı tutarlılığı

• Bükülme geometrisi

• Merkez mesafesi

• Kaynak kalitesi

• Bağlantı hizalaması

• Montaj plakası accuracy

• Genel boyut toleransı


Karmaşık P tipi yapılar için, birden fazla tüp bölümü arasında doğru hizalamayı korumak özellikle önemlidir.

Temel Avantajlar
Genişletilmiş Isıtma Yolu
P şeklindeki yapı, basit bir düz tüpten daha uzun bir radyant yolu sağlar.
Kompakt Fırın Düzeni
Sınırlı bir fırın kurulum alanı içerisinde birden fazla boru bölümü düzenlenebilir.
Özel Isıya Dayanıklı Malzemeler
Malzeme fırın sıcaklığına ve atmosfere göre seçilebilir.
Komple Montaj İmalatı
Boru kesitleri, dirsekler, montaj plakaları ve bağlantı yapıları tek bir montaj halinde tedarik edilebilir.
Çizime Dayalı Üretim
Son derece özelleştirilmiş endüstriyel fırın projeleri için uygundur.
Yedek İmalat
Mevcut P tipi radyant tüpler çizimlerden, numunelerden, fotoğraflardan veya boyut ölçümlerinden çoğaltılabilir.

Kalite Kontrol
Müşteri gereksinimlerine bağlı olarak denetim şunları içerebilir:

• Malzeme doğrulama

• Kimyasal bileşim analizi

• Boyutsal inceleme

• Duvar kalınlığı ölçümü

• Bükülme boyutu denetimi

• Merkez mesafesi inspection

• Kaynak muayenesi

• Montaj plakası inspection

• Bağlantı boyutu denetimi

• Son montaj denetimi


Üretimden önce özel denetim gereksinimleri üzerinde anlaşmaya varılabilir.

Neden FH® Alaşımını Seçmelisiniz?
FH® Alloy, endüstriyel fırınlar ve ısıl işlem ekipmanları için özel ısıya dayanıklı alaşım bileşenler konusunda uzmanlaşmıştır.
Radyant tüp yelpazemiz şunları içerir:

• P-Tipi Radyant Tüpler

• U Şekilli Radyant Tüpler

• I-Tipi Radyant Tüpler

• Düz Radyant Borular

• Gaz Yakıtlı Radyant Tüpler

• Özel Şekilli Radyant Tüpler

• Özel Radyant Boru Düzenekleri


Ayrıca şunları da üretiyoruz:

• Fırın silindirleri

• Santrifüjlü döküm borular

• Isıl işlem armatürleri

• Fırın tepsileri

• Fırın sepetleri

• Özel ısıya dayanıklı fırın bileşenleri


FH® Alloy, uluslararası müşteriler için OEM üretimini, çizime dayalı üretimi, değiştirme projelerini ve özelleştirilmiş alaşım seçimini destekler.

Fiyat Teklifi İste
P tipi radyant tüpünüz için doğru bir fiyat teklifi almak için lütfen şunları sağlayın:

1. Teknik çizim veya eskiz

2. Borunun dış çapı

3. Duvar kalınlığı

4. Genel boyutlar

5. Merkez mesafesi

6. Dönüş büküm boyutları

7. Malzeme kalitesi

8. Montaj plakası dimensions
9. Brülör / egzoz bağlantı detayları

10. Çalışma sıcaklığı

11. Fırın atmosferi

12. Gerekli miktar


Teknik inceleme ve fiyat teklifi için çiziminizi veya mevcut radyant tüp spesifikasyonlarını FH® Alloy'a gönderin.

SSS
S1: Çizimimize göre P tipi radyant tüpler üretebilir misiniz?
Evet. FH® Alloy, müşteri çizimlerine, numunelere ve fırın boyutlarına göre özelleştirilmiş üretimde uzmanlaşmıştır.

S2: P tipi ve U tipi radyant tüpler arasındaki fark nedir?
U tipi bir radyant tüpü normalde bir dönüş bükümüyle birbirine bağlanan iki ana paralel bacaktan oluşur. P tipi radyant tüpü, birden fazla bölümden oluşan daha karmaşık bir geri dönüş akışı düzenlemesi kullanır ve fırın içinde daha uzun bir ısıtma yoluna olanak tanır.

S3: Montaj plakası özelleştirilebilir mi?
Evet. Plaka boyutları, kalınlığı, montaj delikleri, bağlantı açıklıkları ve montaj konumlarının tamamı fırın çizimine göre üretilebilir.

S4: Hangi malzemeler kullanılabilir?
Mevcut seçenekler arasında 1.4848, 1.4849, 1.4852, 2.4879, yüksek Cr/yüksek Ni alaşımları, nikel bazlı alaşımlar ve müşterinin belirlediği diğer ısıya dayanıklı kaliteler yer alır.

S5: Yedek P tipi radyant tüpleri üretebilir misiniz?
Evet. Mevcut ürünler çizimler, örnekler, fotoğraflar veya ölçülen boyutlar kullanılarak çoğaltılabilir.

S6: Radyant tüp tertibatının tamamını tedarik edebilir misiniz?
Evet. FH® Alloy boru bölümlerini, dönüş dirseklerini, montaj plakasını, bağlantıları ve ilgili yapısal bileşenleri komple bir montaj halinde üretebilir.
