Cr25Ni35 U Şekilli Radyant Boru – Ø124 × Ø108 × 1597 mm

Endüstriyel Fırınlar için Özel Isıya Dayanıklı Radyant Boru Düzeneği | FH® Alaşımı
FH® Alaşımı, endüstriyel fırınlar, ısıl işlem fırınları ve diğer yüksek sıcaklıklı ısıtma sistemleri için Cr25Ni35 U şeklinde radyant tüpler üretmektedir.

Bu özelleştirilmiş U tipi radyant tüpü, Ø124 × Ø108 × 1597 mm boru spesifikasyonuna sahip, Cr25Ni35 yüksek kromlu, yüksek nikelli ısıya dayanıklı alaşımdan üretilmiştir.

Komple düzenek, yalıtım blokları, montaj taban plakaları ve özelleştirilmiş kurulum bileşenleriyle birlikte tedarik edilebildiğinden, yeni fırın yapımına ve mevcut radyant tüp düzeneklerinin değiştirilmesine uygun hale gelir.

Ürün Özellikleri

U Şekilli Radyant Tüp Boyutları
Bu ürünün ana tüp özellikleri:
Ø124 × Ø108 × 1597 mm
Özelleştirilebilecek tipik boyutlar şunları içerir:

• OD – Boru Dış Çapı

• Kimlik – Boru İç Çapı

• L – Boru Uzunluğu

• C – Merkez Mesafesi

• H – Toplam Yükseklik

• R – U-Büküm Yarıçapı

• Montaj plakası boyutları

• Montaj deliği konumları

• Yalıtım bloğu boyutları

• Bağlantı boyutları


Tüm yapısal ölçüler müşterinin teknik resmine, fırın planına veya mevcut numuneye göre üretilebilir.

Cr25Ni35 Isıya Dayanıklı Alaşım
Cr25Ni35, uzun süreli yüksek sıcaklık servisine maruz kalan endüstriyel fırın bileşenleri için uygun, yüksek Cr, yüksek Ni ısıya dayanıklı bir alaşımdır.

Radyant tüp uygulamaları için ana avantajları şunlardır:

• Yüksek sıcaklıkta iyi oksidasyon direnci

• Yüksek sıcaklıklarda iyi yapısal stabilite

• Fırın servisi için uygun güç

• Tekrarlanan ısıtma ve soğutma çevrimlerine karşı direnç

• Zorlu endüstriyel ısıtma ortamları için uygundur


Radyant tüpün gerçek hizmet ömrü yalnızca alaşım kalitesine değil aynı zamanda aşağıdakilere de bağlıdır:

• Çalışma sıcaklığı

• Fırın atmosferi

• Brülör koşulları

• Termal döngü frekansı

• Tüp boyutları

• Kaynak kalitesi
  Fırın işletme uygulaması

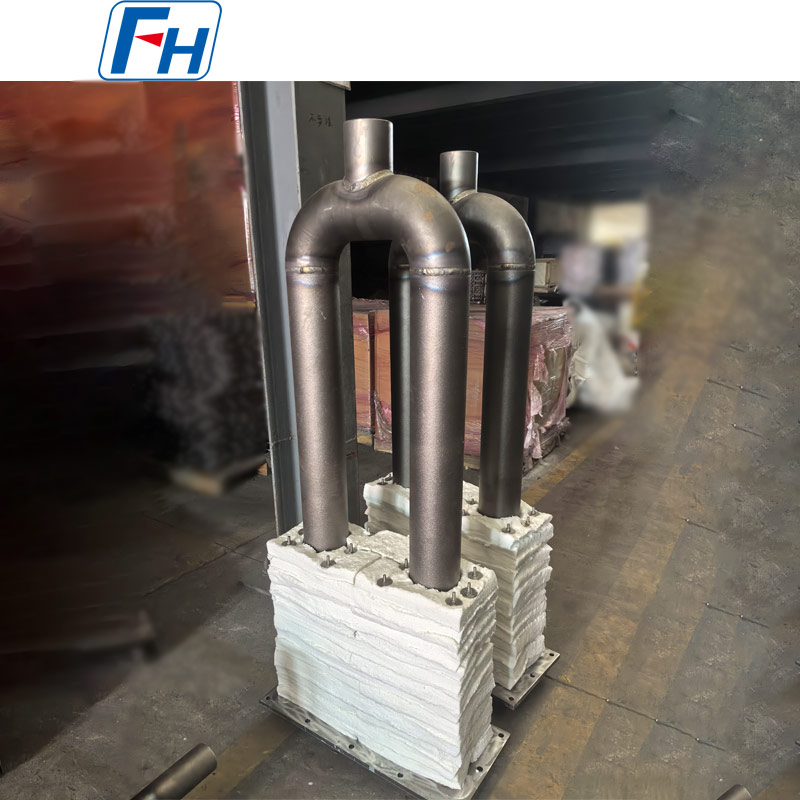

U Tipi Radyant Isıtma Yapısı
U şeklindeki radyant tüpü, bir dönüş bükümüyle birbirine bağlanan iki paralel düz tüp bölümünden oluşur.
Basit bir düz boruyla karşılaştırıldığında bu tasarım, nispeten kompakt bir kurulum alanını korurken daha uzun bir radyant ısıtma yolu sağlar.

Temel faydalar şunları içerir:

• Daha büyük radyant ısıtma yüzeyi

• Kompakt fırın kurulumu

• Kararlı dolaylı ısıtma

• Kontrollü fırın atmosferi

• Yükle doğrudan alev temasının azaltılması

• Esnek merkez mesafe özelleştirmesi


Bu, U şeklindeki radyant tüplerini birçok endüstriyel ısıl işlem ve sürekli fırın sistemi için uygun hale getirir.

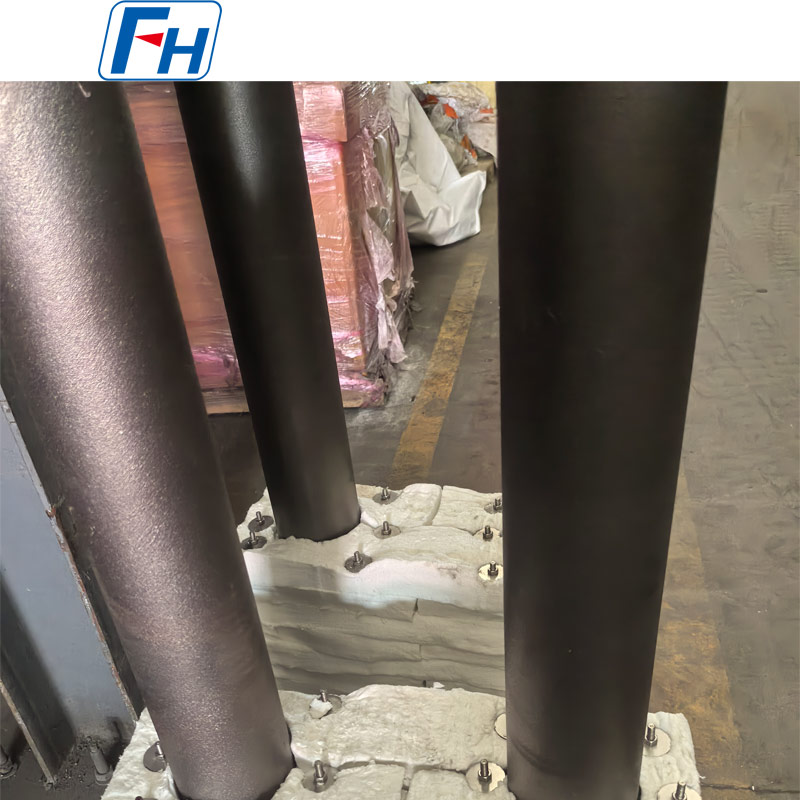

Yalıtım Bloğu ve Montaj Tabanı Grubu
Bu ürünün önemli bir özelliği entegre yalıtım bloğu ve montaj tabanı yapısıdır.
Radyant tüp aşağıdakilerle birlikte temin edilebilir:

• Yüksek sıcaklık yalıtım blokları

• Metal montaj taban plakası

• Montaj delikleri

• Destek bileşenleri

• Özelleştirilmiş sabitleme yapısı


Bu eksiksiz montaj, fırın kurulumunu ve değiştirilmesini basitleştirmeye yardımcı olur.
Yalıtım ve montaj yapısı müşterinin fırın açılış ve montaj ölçülerine göre özelleştirilebilir.

Dolaylı Fırın Isıtması için Tasarlandı
U-şekilli radyant tüpler, yanma işleminin fırın çalışma odasından ayrı tutulması gereken fırın sistemlerinde yaygın olarak kullanılır.
Isı, radyant tüp duvarından aktarılır ve fırın yüküne doğru yayılır.

Bu ısıtma düzenlemesi şunları sağlamaya yardımcı olur:

• Daha düzgün sıcaklık dağılımı

• Kararlı ısı transferi

• Kontrollü fırın atmosferi

• Azaltılmış doğrudan alev teması

• Güvenilir sürekli fırın çalışması


Tipik Uygulamalar
Cr25Ni35 U-şekilli radyant tüpler şu alanlarda kullanılabilir:

• Isıl işlem fırınları

• Tav fırınları

• Sertleştirme fırınları

• Temperleme fırınları

• Karbürleme fırınları

• Sürekli fırınlar

• Silindir ocaklı fırınlar

• Koruyucu atmosfer fırınları

• Çelik işleme hatları

• Endüstriyel ısıtma ekipmanları


Özel yüksek sıcaklık dolaylı ısıtma sistemleri gerektiren uygulamalar için özellikle uygundurlar.

Üretim Süreci
Çizime ve ürün yapısına bağlı olarak üretim şunları içerebilir:
Malzeme Hazırlama → Boru Üretimi → Bükme / Dirsek İmalatı → Montaj → Kaynak → Montaj Plakası İmalatı → Yalıtım Montajı → Boyutsal Muayene → Son Muayene

Temel üretim kontrolleri şunları içerir:

• Boru çapı doğruluğu

• Tüp düzlüğü

• Merkez mesafe doğruluğu

• U-bükülme geometrisi

• Kaynak kalitesi

• Genel boyutlar

• Montaj plakası hizalaması

• Yalıtım bloğu uyumu


Bu faktörler kurulum doğruluğunu ve uzun vadeli servis performansını doğrudan etkiler.

Temel Ürün Avantajları
Cr25Ni35 Isıya Dayanıklı Malzeme
Zorlu endüstriyel fırın ortamları için uygundur.
Özel Ø124 × Ø108 × 1597 mm
Özel fırın kurulum gereksinimlerine göre üretilmiştir.
Kompakt U Şekilli Yapı
Aşırı fırın alanı gerektirmeden genişletilmiş bir ısıtma yolu sağlar.
Komple Montaj Temini
Radyant tüp, izolasyon blokları ve montaj tabanı birlikte temin edilebilir.
Çizim Tabanlı İmalat
Boyutlar ve yapısal detaylar müşteri çizimlerine göre özelleştirilebilir.
Değiştirme Yeteneği
Mevcut radyant tüpler numunelere, çizimlere veya ölçülen boyutlara göre yeniden üretilebilir.

Kalite Kontrol
Proje gereksinimlerine bağlı olarak denetim şunları içerebilir:

• Malzeme doğrulama

• Kimyasal bileşim denetimi

• Dış / iç çap muayenesi

• Boyutsal inceleme

• Merkez mesafe denetimi

• Kaynak muayenesi

• Büküm geometrisi denetimi

• Montaj plakası denetimi

• Son montaj denetimi


Özel muayene gereksinimleri üretimden önce onaylanabilir.

Neden FH® Alaşımını Seçmelisiniz?
FH® Alloy, endüstriyel fırınlar ve ısıl işlem ekipmanları için özel ısıya dayanıklı alaşım bileşenleri üretiminde uzmanlaşmıştır.

Radyant tüp yelpazemiz şunları içerir:

• Cr25Ni35 U Şekilli Radyant Tüpler

• HU U-Şekilli Radyant Tüpler

• P-Tipi Radyant Tüpler

• I-Tipi Radyant Tüpler

• Düz Radyant Borular

• Gaz Yakıtlı Radyant Tüpler

• Özel Şekilli Radyant Tüpler

• Özel Radyant Boru Düzenekleri


Ayrıca fırın merdaneleri, santrifüj döküm boruları, ısıl işlem fikstürleri, tepsiler, sepetler ve diğer fırın bileşenlerinin de imalatını yapmaktayız.

Fiyat Teklifi İste
Doğru bir teklif için lütfen bize gönderin:

• Teknik çizim

• Malzeme kalitesi

• Dış çap

• İç çap veya et kalınlığı

• Toplam uzunluk

• Merkez mesafesi

• U-bükülme yarıçapı

• Montaj plakası boyutları

• Çalışma sıcaklığı

• Fırın atmosferi

• Gerekli miktar


Teknik inceleme ve fiyat teklifi için çiziminizi veya mevcut radyant tüp spesifikasyonlarını FH® Alloy'a gönderin.

SSS
S1: Çizimimize göre Cr25Ni35 U-şekilli radyant tüpleri üretebilir misiniz?
Evet. FH® Alloy, müşteri çizimlerine, fırın boyutlarına ve mevcut numunelere göre tamamen özelleştirilmiş üretimi destekler.

S2: Ø124 × Ø108 × 1597 mm ölçüleri değiştirilebilir mi?
Evet. Boru çapı, uzunluğu, merkez mesafesi, bükülme yarıçapı ve genel boyutların tümü özelleştirilebilir.

S3: Yalıtım bloklarını ve montaj plakasını birlikte tedarik edebilir misiniz?
Evet. U şeklindeki radyant tüpü, yalıtım blokları, montaj plakaları ve ilgili kurulum bileşenleriyle birlikte komple bir grup halinde tedarik edilebilir.

S4: Bu ürün yedek radyant tüpü olarak kullanılabilir mi?
Evet. Mevcut radyant tüplerini çizimlere, örneklere, fotoğraflara veya ölçülen boyutlara göre yeniden üretebiliriz.

S5: Cr25Ni35 yerine başka bir alaşım kullanılabilir mi?
Evet. Malzeme, gerçek çalışma sıcaklığına, fırın atmosferine, brülör koşullarına ve beklenen hizmet ömrüne göre seçilebilir.

S6: Teklif için hangi bilgilere ihtiyaç var?
Teknik çizim tercih edilir. Lütfen ayrıca malzemeyi, boyutları, çalışma sıcaklığını, fırın atmosferini ve miktarını da belirtin.
