HU U Şekilli Radyant Boru – Ø152,4 × Ø142,8 × 2154,24 mm

Endüstriyel Fırınlar için Özel Büyük Çaplı Radyant Boru Düzeneği | FH® Alaşımı
FH® Alaşımı, endüstriyel fırınlar, ısıl işlem fırınları ve yüksek sıcaklıklı dolaylı ısıtma sistemleri için HU U şeklinde radyant tüpler üretmektedir.

Bu özelleştirilmiş radyant tüpü, Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L) boru spesifikasyonuna sahip HU ısıya dayanıklı alaşımdan üretilmiştir.

Büyük çaplı U şeklindeki yapı, kompakt bir fırın kurulum düzenlemesini korurken genişletilmiş bir radyant ısıtma yüzeyi sağlar. Ürün aynı zamanda yüksek sıcaklık yalıtım blokları, montaj taban plakaları ve özelleştirilmiş kurulum bileşenleri ile komple bir montaj halinde de tedarik edilebilir.

FH® Alloy, müşteri çizimlerine, fırın boyutlarına, çalışma koşullarına ve değiştirme gereksinimlerine göre OEM üretimini destekler.

Ürün Özellikleri

U Şekilli Radyant Tüp Boyutları
Bu radyant tüpün ana özellikleri:
Ø152,4 × Ø142,8 × 2154,24 mm

• Dış Çap – Dış Çap: Ø152,4 mm

• ID – İç Çap: Ø142,8 mm

• Nominal Duvar Kalınlığı: 4,8 mm

• L – Uzunluk: 2154,24 mm


Aşağıdakiler de dahil olmak üzere diğer yapısal boyutlar özelleştirilebilir:

• C – Merkez Mesafesi

• H – Toplam Yükseklik

• R – U-Büküm Yarıçapı

• Düz bacak uzunluğu

• Montaj plakası boyutları

• Montaj deliği konumları

• Yalıtım bloğu boyutları

• Giriş / çıkış bağlantı boyutları


Tüm ölçüler müşteri çizimlerine veya mevcut fırın ölçülerine göre üretilebilmektedir.

HU Isıya Dayanıklı Alaşım
HU, yüksek sıcaklıktaki endüstriyel ortamlarda çalışan bileşenler için yaygın olarak kullanılan, yüksek kromlu, yüksek nikelli, ısıya dayanıklı bir dökme alaşım kalitesidir.

Radyant tüp uygulamaları için HU malzemesi aşağıdaki özellikleri sağlar:

• İyi yüksek sıcaklık dayanımı

• İyi oksidasyon direnci

• Uzun süreli termal maruz kalma sırasında istikrarlı performans

• Tekrarlanan ısıtma ve soğutma döngülerine uygun direnç

• Endüstriyel fırın uygulamaları için iyi yapısal stabilite


Bir radyant tüpün gerçek servis performansı, yalnızca malzeme kalitesinden daha fazlasına bağlıdır. Çalışma sıcaklığı, fırın atmosferi, brülör koşulları, termal çevrim, boru geometrisi ve fırının çalışma uygulamaları da dikkate alınmalıdır.

Büyük Çaplı U Şekilli Yapı
Ø152,4 mm dış çapa sahip bu ürün, önemli miktarda radyant ısıtma yüzeyi gerektiren endüstriyel fırın sistemleri için nispeten büyük, U şeklinde bir radyant tüp olarak tasarlanmıştır.
Yapı, bir U-dirseğiyle birbirine bağlanan iki uzun paralel boru bölümünden oluşur.

Bu yapılandırma şunları sağlar:

• Genişletilmiş radyant ısıtma yolu

• Geniş ısıtma yüzeyi

• Kompakt fırın düzenlemesi

• Kararlı dolaylı ısıtma

• Esnek merkez mesafeli tasarım

• Farklı fırın düzenlerine uyarlanabilirlik


Basit düz radyant tüple karşılaştırıldığında U şeklindeki tasarım, sınırlı kurulum alanı içerisinde daha uzun bir ısı transfer yoluna olanak tanır.

Komple Yalıtım ve Montaj Montajı

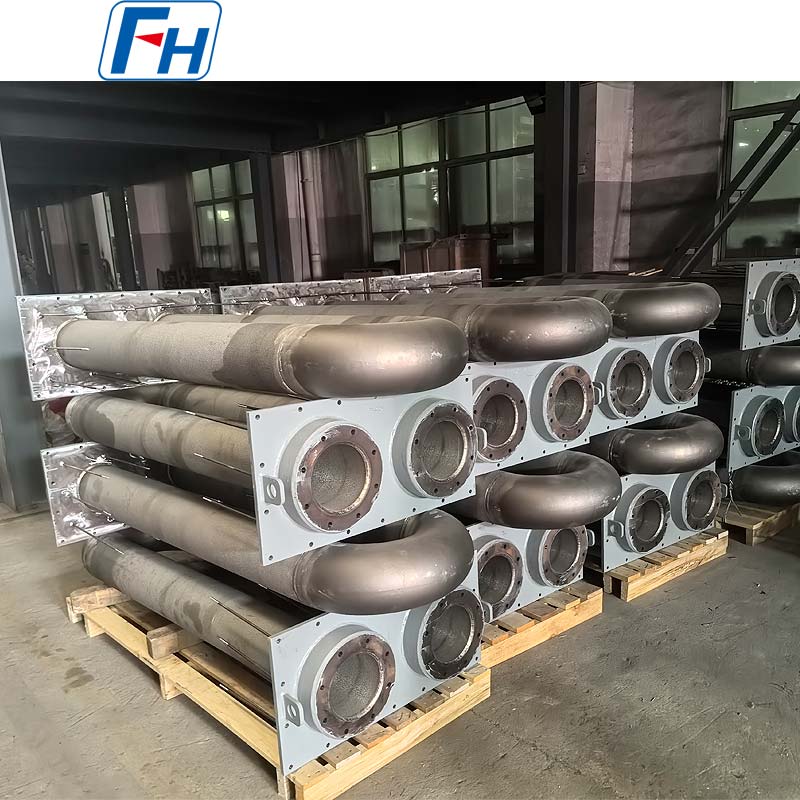

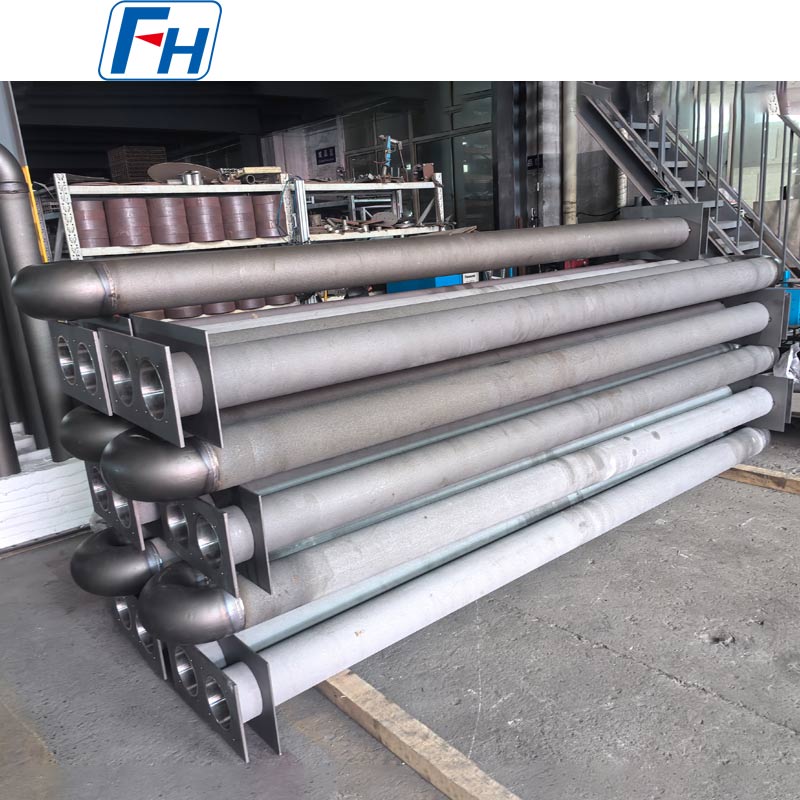

Bu ürün konfigürasyonunda gösterildiği gibi radyant tüpü, yüksek sıcaklık yalıtım blokları ve metal montaj taban plakasıyla birlikte tedarik edilebilir.
Bu eksiksiz montaj, kurulumu ve değiştirmeyi basitleştirmeye yardımcı olur.

Özelleştirilmiş bileşenler şunları içerebilir:

• Yalıtım bloğu kalınlığı

• Yalıtım bloğu boyutları

• Taban plakası boyutu

• Taban plakası kalınlığı

• Montaj deliği miktarı

• Montaj deliği konumları

• Tüp aralığı

• Destekleyici yapı


Fırın imalatçıları ve değiştirme projeleri için FH® Alloy, yalnızca çıplak radyant tüpünü sağlamak yerine komple montajı sağlayabilir.

Dolaylı Fırın Isıtma
U şeklindeki radyant tüpler, ısıtma kaynağının veya yanma gazlarının fırın çalışma odasından ayrı tutulması gereken endüstriyel fırınlarda yaygın olarak kullanılmaktadır.
Borunun içinde üretilen ısı boru duvarı boyunca aktarılır ve fırın yüküne doğru yayılır.

Bu ısıtma düzenlemesi şunları sağlamaya yardımcı olabilir:

• Kontrollü fırın atmosferi

• Azaltılmış doğrudan alev teması

• Kararlı ısı dağılımı

• Daha düzgün fırın sıcaklığı

• Güvenilir sürekli ısıtma performansı


Tipik Uygulamalar
HU U şeklindeki radyant tüpleri şu durumlarda kullanılabilir:

• Isıl işlem fırınları

• Tav fırınları

• Sertleştirme fırınları

• Temperleme fırınları

• Karbürleme fırınları

• Sürekli fırınlar

• Silindir ocaklı fırınlar

• Koruyucu atmosfer fırınları

• Çelik işleme hatları

• Endüstriyel ısıtma ekipmanları


Bu spesifikasyon özellikle yüksek sıcaklıkta dolaylı ısıtma için büyük çaplı, uzun U şeklinde radyant tüpler gerektiren sistemler için uygundur.

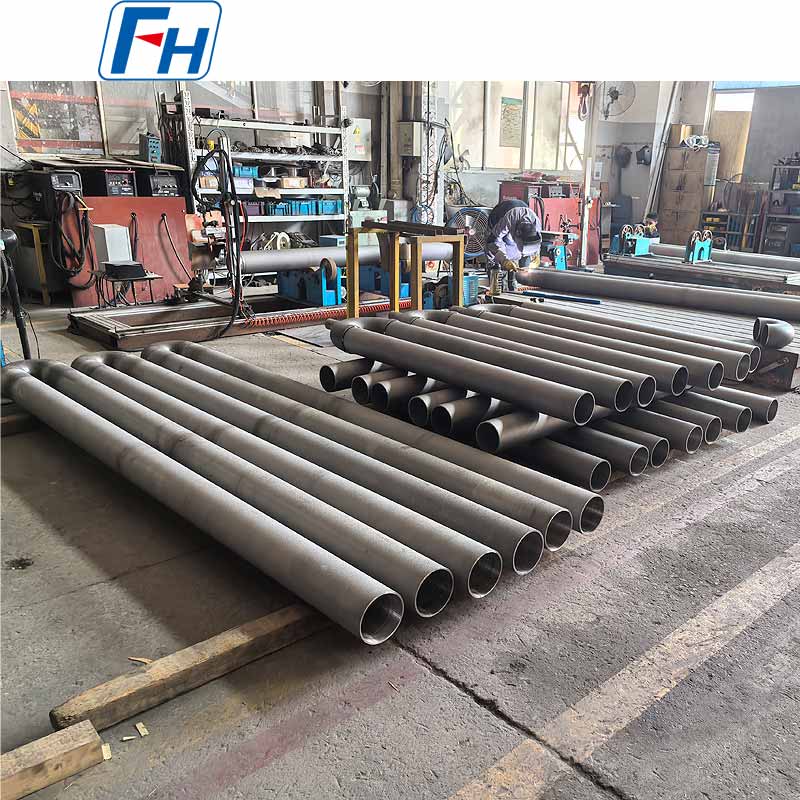

Üretim Süreci
Teknik çizime bağlı olarak üretim süreci şunları içerebilir:
Malzeme Hazırlama → Boru Üretimi → U-Büküm / Dirsek İmalatı → Montaj → Kaynak → İşleme → Montaj Plakası İmalatı → Yalıtım Montajı → Boyutsal Muayene → Son Muayene

Temel üretim kontrolleri şunları içerir:

• Dış ve iç çap

• Duvar kalınlığı

• Tüp düzlüğü

• Merkez mesafesi

• Bükme geometrisi

• Kaynak kalitesi

• Genel boyutlar

• Montaj plakası hizalaması

• Yalıtım düzeneği uyumu


Kurulumun hizalanması fırın montajını ve servis performansını doğrudan etkilediğinden, 2154,24 mm uzunluğundaki radyant tüpü için doğru boyut kontrolü özellikle önemlidir.

Temel Ürün Avantajları
HU Isıya Dayanıklı Alaşım
Zorlu endüstriyel fırın ortamları için tasarlanmıştır.
Büyük Ø152,4 mm Çap
Önemli bir radyant ısıtma yüzeyi sağlar.
2154,24 mm Tüp Uzunluğu
Büyük endüstriyel fırın kurulumları için uygundur.
4,8 mm Nominal Et Kalınlığı
Belirtilen Ø152,4 mm Dış Çap ve Ø142,8 mm İç Çapa göre hesaplanmıştır.
Komple Montaj Temini
Yalıtım blokları, taban plakaları ve montaj bileşenleriyle birlikte mevcuttur.
Özel Mühendislik
Merkez mesafesi, bükülme yarıçapı, montaj yapısı ve diğer boyutlar özelleştirilebilir.
Yedek İmalat
Mevcut radyant tüp düzenekleri çizimlere, örneklere veya ölçülen boyutlara göre yeniden üretilebilir.

Kalite Kontrol
Proje gereksinimlerine bağlı olarak denetim şunları içerebilir:

• Malzeme doğrulama

• Kimyasal bileşim denetimi

• Dış çap muayenesi

• İç çap muayenesi

• Duvar kalınlığı measurement

• Genel uzunluk denetimi

• Merkez mesafe denetimi

• Bükme geometrisi inspection

• Kaynak muayenesi

• Montaj plakası denetimi

• Son montaj denetimi


Ek denetim gereklilikleri üretimden önce kararlaştırılabilir.

Neden FH® Alaşımını Seçmelisiniz?
FH® Alloy, endüstriyel fırınlar ve ısıl işlem ekipmanları için özel ısıya dayanıklı alaşım bileşenler konusunda uzmanlaşmıştır.

Radyant tüp yelpazemiz şunları içerir:

• HU U-Şekilli Radyant Tüpler

• Cr25Ni35 U Şekilli Radyant Tüpler

• P-Tipi Radyant Tüpler

• I-Tipi Radyant Tüpler

• Düz Radyant Borular

• Gaz Yakıtlı Radyant Tüpler

• Özel Şekilli Radyant Tüpler

• Özel Radyant Boru Düzenekleri


Ayrıca fırın silindirleri, santrifüj döküm boruları, ısıl işlem fikstürleri, fırın tepsileri, fırın sepetleri ve diğer özel fırın bileşenleri de üretmekteyiz.

Fiyat Teklifi İste
Doğru bir teklif için lütfen şunları sağlayın:

1. Teknik çizim

2. Malzeme kalitesi

3. Dış çap

4. İç çap veya duvar kalınlığı

5. Toplam uzunluk

6. Merkez mesafesi

7. U-bükülme yarıçapı

8. Montaj plakası boyutları

9. Çalışma sıcaklığı

10. Fırın atmosferi

11. Gerekli miktar


Teknik inceleme ve fiyat teklifi için çiziminizi veya mevcut radyant tüp spesifikasyonlarını FH® Alloy'a gönderin.

SSS
S1: Ø152,4 × Ø142,8 × 2154,24 mm U şekilli radyant tüpleri üretebilir misiniz?
Evet. FH® Alloy, bu HU radyant tüp spesifikasyonunu üretebilir ve boyutları fırın tasarımınıza göre de ayarlayabilir.

S2: Duvar kalınlığı nedir?
Ø152,4 mm dış çap ve Ø142,8 mm iç çap baz alındığında nominal radyal duvar kalınlığı 4,8 mm'dir.

S3: Merkez mesafesi özelleştirilebilir mi?
Evet. Merkez mesafesi, bükülme yarıçapı, düz bacak uzunluğu, toplam yükseklik ve kurulum boyutlarının tümü özelleştirilebilir.

S4: Yalıtım bloklarını ve montaj tabanını tedarik edebilir misiniz?
Evet. Radyant tüp, özelleştirilmiş yalıtım blokları, montaj plakaları ve ilgili kurulum bileşenleriyle birlikte komple bir grup halinde tedarik edilebilir.

S5: HU başka bir ısıya dayanıklı alaşımla değiştirilebilir mi?
Evet. Malzeme, çalışma sıcaklığına, fırın atmosferine, termal çevrim koşullarına ve beklenen hizmet ömrüne göre seçilebilir.

S6: Yedek radyant tüpleri üretebilir misiniz?
Evet. Mevcut radyant tüpler teknik çizimlerden, numunelerden, fotoğraflardan veya ölçülen boyutlardan çoğaltılabilir.
