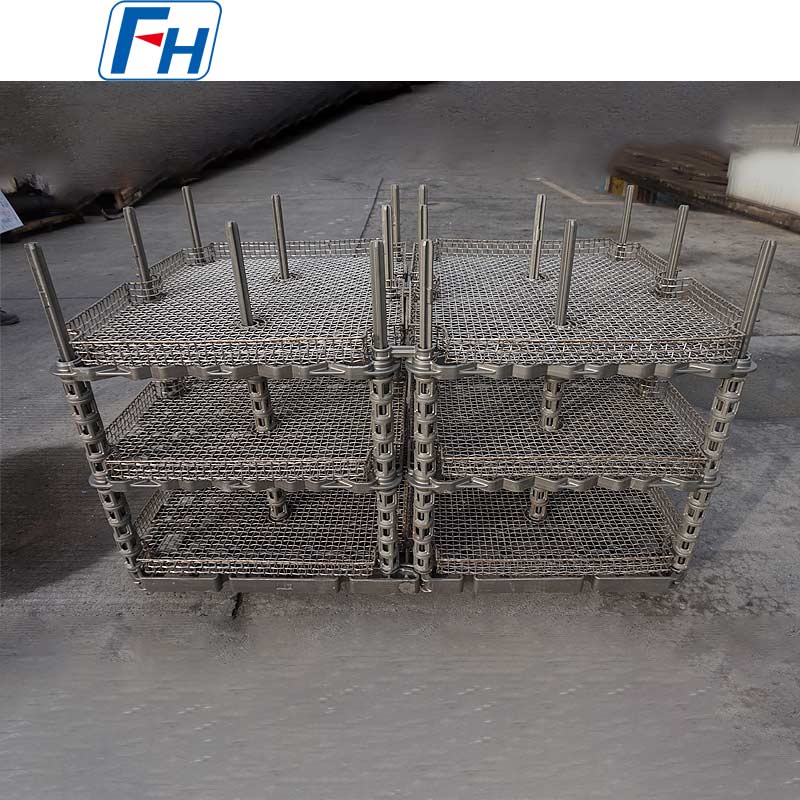

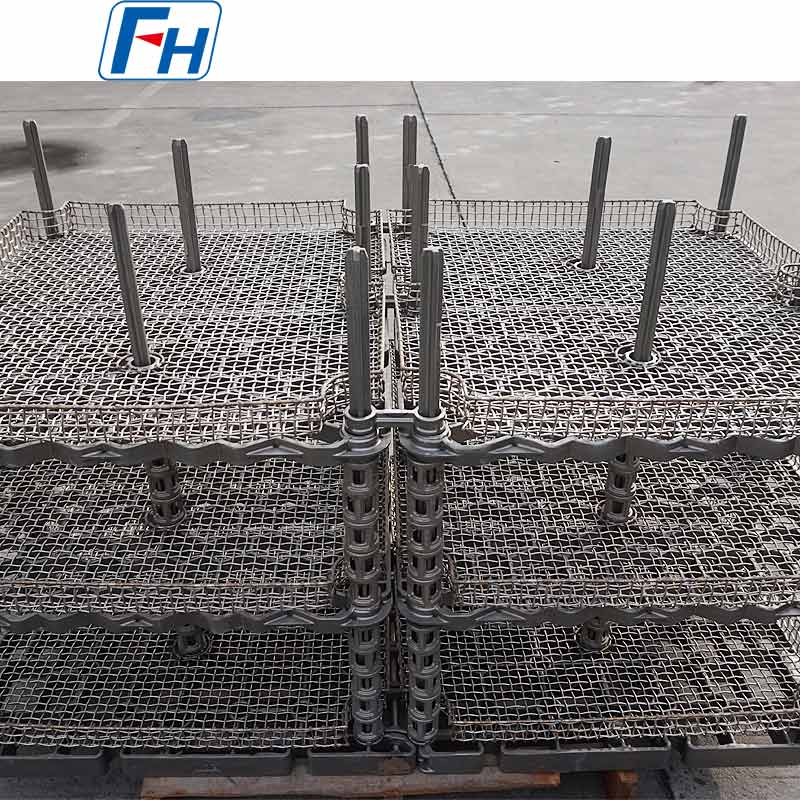

Tavlama ve Temperleme için Hasır Sepetli Isıl İşlem Fikstürü ile Çelik Palet | FH®

I. Temel Kavramlar ve Yapısal Kompozisyon
Bu tür bir fikstür tipik olarak bir "taban tepsisi çıkarılabilir kap" düzeneği oluşturan iki çekirdek bileşenden oluşur:
1. Standart Tepsi Tabanı

• Fonksiyon: Tüm armatürün temel mobil platformu ve temel yapısal güç bileşeni olarak hizmet eder. Altta entegre hareket mekanizmaları (tekerlekler veya kaydırıcılar), kenarlarda sızdırmazlık ve kılavuz yapılar ve üstte standartlaştırılmış konumlandırma ve kilitleme arayüzleri bulunan sağlam bir metal çerçevedir (genellikle RA330 gibi ısıya dayanıklı çelikten kaynaklanır).
• Özellikler: Üretim hattındaki hassas ve istikrarlı döngüsel hareketten sorumlu olan tepsili fırının ray, tahrik ve sızdırmazlık sistemleriyle mükemmel uyumludur.

2. Değiştirilebilir Örgü Sepet

• Fonksiyon: İş parçalarını doğrudan tutmak, ayırmak ve sabitlemek için kap görevi görür. Isıya dayanıklı çelik tel veya çelik levha ağdan kaynaklanmış, çoğunlukla kare veya dairesel şekilli, içi boş bir sepettir.
• Özellikler:
  01. Yüksek Hava Geçirgenliği: Örgü yapısı, ısıl işlem atmosferinin ve söndürme ortamının her iş parçasına tam ve eşit şekilde temas etmesini sağlar.
  02. Aydülerlik: Örgü sepet, konumlandırma pimleri, çabuk açılan tokalar veya cıvatalar aracılığıyla tepsi tabanına hızlı ve doğru bir şekilde bağlanabilir veya buradan ayrılabilir.
  03. Uzmanlık: Farklı iç bölmelere ve ayırıcılara sahip özelleştirilmiş örgü sepetler, farklı iş parçalarının şekline, boyutuna ve proses gereksinimlerine göre tasarlanarak tek bir tepsinin çok amaçlı kullanımına olanak tanır.



II. Temel Tasarım Hususları
1. Arayüz Standardizasyonu

• Başarının Anahtarı. Tepsi tabanı ile tüm örgü sepetler arasındaki mekanik arayüzler (konumlandırma ve kilitleme) ve kaldırma arayüzleri, tüm sistem genelinde uyumluluk sağlamak için tamamen standartlaştırılmalıdır.

2. Örgü Sepet Yapısal Optimizasyonu

• Mukavemet ve Hava Geçirgenliği Arasındaki Denge: Yük taşıma gücünü sağlarken açılma oranını maksimuma çıkarın.
• İş Parçası Düşmesini Önleme: En küçük iş parçalarının boyutlarına göre ağ boyutları tasarlayın veya ince gözenekli astarlar takın.
• Kolay Boşaltma: İşlenmiş iş parçalarının rahat bir şekilde boşaltılması için açılabilir yan kapılar veya alt kapılar ekleyin.

3. Malzeme Seçimi

• Tepsi Tabanı: RA330 alaşımı, yüksek sıcaklıklarda yapısal sağlamlık ve sürünme direnci sağlar.
• Örgü Sepeti: AISI 314, 310S veya RA330 tel/plaka. Sıcaklık, atmosfer ve yük gereksinimlerine göre malzemeleri seçin; seçilen malzemenin mükemmel oksidasyon ve deformasyon direnci sergilemesi gerekir.



III. Tipik Uygulama Senaryoları
Bu tip fikstür özellikle aşağıdakiler gibi yüksek hacimli, küçük ila orta boyutlu, düzenli şekilli veya toplu olarak yüklenebilen bileşenler için uygundur:

• Otomotiv Endüstrisi: Bağlantı elemanları (cıvata, somun), contalar, pinyonlar, valf yuvaları.
• Rulman Endüstrisi: Makaralar, kafesler, küçük ve orta boy rulman bilezikleri.
• Genel Makina Sanayi: Standart parçalar, pivot pimleri, zincir plakaları.
• Proses Türleri: Karbürleme, karbonitrasyon, su verme, temperleme ve temizlemeyi içeren tam proses uygulamaları.



IV. Özet

Tepsi-örgü sepet tertibatı, tepsili fırın teknik konseptinin temel uzantısıdır. "Lojistiği süreçten" ayırıyor; temel, hassas lojistikten sorumluyken örgü sepet süreçle ilgili yüklemeyi üstleniyor. Bu tasarım aşağıdakileri başarır:

• Üretim çevrim süresinin en üst düzeyde sıkıştırılması
• Ürün değişiminde üstün esneklik
• Isıl işlem kalitesinin istikrarlı garantisi
• Demirbaşların toplam sahip olma maliyetinde (TCO) önemli azalma

Bu sadece bir donanım değil, aynı zamanda "tepsi fırınları etrafına inşa edilen esnek üretim malzemesi taşıma sisteminin" ana taşıyıcısıdır. Bu fikstürü benimsemek, işletmelerin ısıl işlem üretim hatlarını sistematik ve modüler bir zihniyetle çalıştırmayı tercih etmeleri anlamına gelir; bu da verimli akıllı üretime doğru önemli bir adımdır.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®), endüstriyel fırınlar için ısıl işlem armatürleri ve ısıya dayanıklı alaşım bileşenleri üreten profesyonel bir üreticidir. .

Malzeme Sınıfı Tablosu:

SSS:

S: Soruşturma nasıl yapılır?

C: Adım 1, lütfen bize fırınınız, çalışma sıcaklığınız, soğutma yönteminiz, fırınınızın yükleme ağırlığı vb. hakkında bazı ayrıntılar verin;

Adım 2, 3 boyutlu çizimler sağlamak daha iyidir;

Adım 3, yeterli ayrıntıya sahip olduğumuzda ürün çizimlerini tasarlayabilir ve buna göre teklif verebiliriz;

S: fiyatı ne zaman alabilirim?

C: Genellikle talebinizi aldıktan sonra 24 saat içinde teklif veririz (hafta sonu ve tatil günleri hariç). Fiyatı almak için çok acil iseniz, lütfen bize e-posta gönderin veya başka yollarla bizimle iletişime geçin, böylece size bir teklif sunabiliriz.

S: Teslimat ne zaman yapılacak? /Teslimat Süresi Nedir?

A: -Örnek Sipariş: Tam ödemenin alınmasından 35 gün sonra.

-Stok Siparişi: Ödemenin tamamının alınmasından 10 gün sonra

-OEM Siparişi: Depozitonun alınmasından 30 gün sonra.

S: Satış sonrası hizmetiniz nedir?

A: her türlü ürün için 1 yıl garanti;

İlk seferde arızalı aksesuar bulursanız, bir sonraki siparişinizde değiştirmeniz için size ücretsiz olarak yeni parçalar vereceğiz; deneyimli bir üretici olarak kaliteden ve satış sonrası hizmetten emin olabilirsiniz.

S: Ödeme koşulunuz nedir?

C: banka havalesi

Ödeme<=10000 USD, %100 peşin. Ödeme>USD10000, 50% T/T peşin, bakiye sevkiyat öncesi.

S: Nakliye yöntemi nedir?

C: DHL, UPS, EMS, Fedex, Hava taşımacılığı, deniz taşımacılığı veya tren taşımacılığı ile taşınır.
